全地形车液压后制动钳结构设计

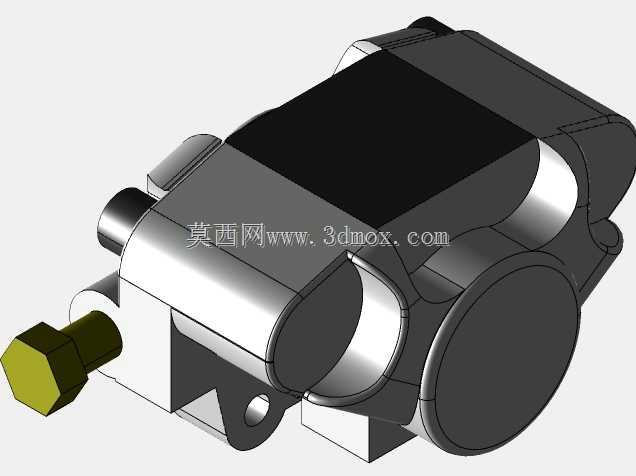

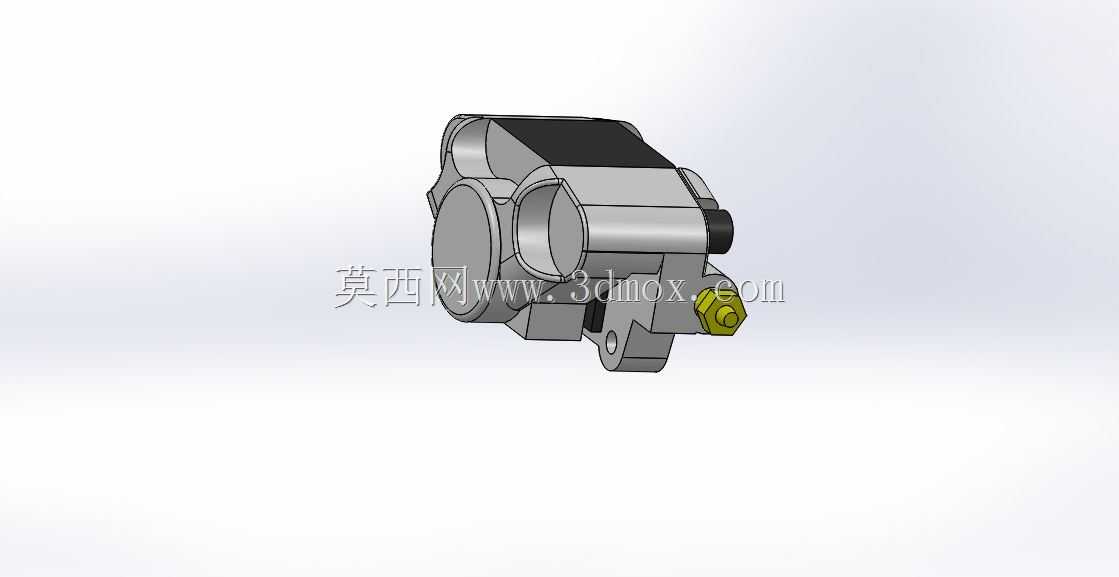

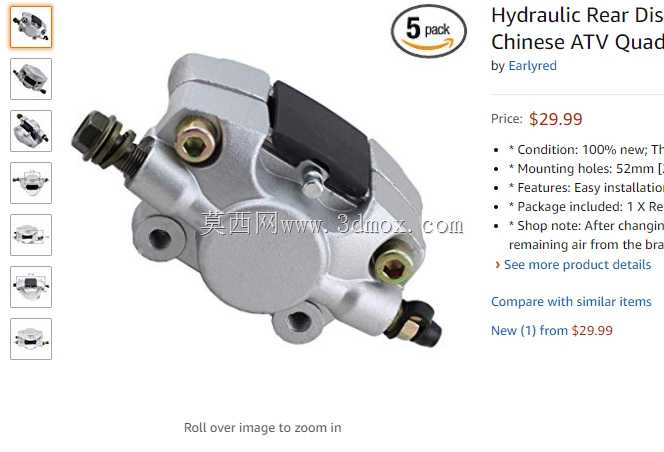

　　这款钳式液压制动部件主要适配小排量全地形车的后轮制动回路，在非铺装路面行驶、重载爬坡、紧急驻车等场景下承担核心制动功能，相比传统拉索式鼓刹，液压驱动的结构能提供更线性的制动力输出，避免长距离下坡时制动热衰减带来的安全隐患。从结构设计来看，整体采用浮动式钳体布局，单活塞驱动的架构可以在制动时自动补偿刹车片磨损间隙，减少日常维护的调整频次，钳体本体采用压铸铝合金成型，在保证结构强度的前提下尽可能降低簧下质量，提升后轮悬挂的响应速度。安装端预留的两个同轴安装孔中心距为52mm，安装面做了铣平处理，保证装配时与减震支架的贴合度，避免长期颠簸工况下出现安装位松动偏移的问题。进油口位于钳体侧下方，采用标准锥面密封接口，

　　适配常规制动硬管与软管的连接规格，排气螺钉布置在钳体最高位置，更换制动液时可以完全排净回路内的空气，避免气阻导致的制动踏板发软问题。刹车片采用摩擦材料与钢背铆接的结构，钢背与钳体之间设置有减震消音片，能降低制动时的高频异响，活塞表面做了硬质阳极氧化处理，配合矩形橡胶密封圈，既可以保证活塞滑动的顺畅性，也能阻挡泥沙、水渍进入钳体内部，延长密封件的使用寿命。设计过程中重点考虑了户外使用的恶劣工况，钳体外部的棱角都做了圆弧过渡处理，避免行驶中飞溅的石块撞击造成壳体开裂，放油嘴位置设置有橡胶防护帽，防止泥沙堵塞接口。在制动动作逻辑上，液压油推动活塞伸出，将内侧刹车片压紧刹车盘后，钳体在导向销上反向滑动，带动外侧刹车片同步夹紧刹车盘，

　　两侧受力均匀，不会出现刹车盘偏磨的问题。导向销表面涂覆有低摩擦润滑涂层，配合防尘橡胶套，即使在泥水浸泡的环境下也能保证钳体浮动顺畅，不会出现拖刹、制动跑偏的故障。整个部件的外形轮廓充分考虑了后轮周边的安装空间，与轮毂、减震器、泥瓦等相邻部件都预留了足够的安全间隙，转向、减震压缩到极限行程时也不会发生运动干涉，适配多数同平台的国产小排量全地形车后轮改装与替换需求。
