多工位级进冲压模具装配结构设计

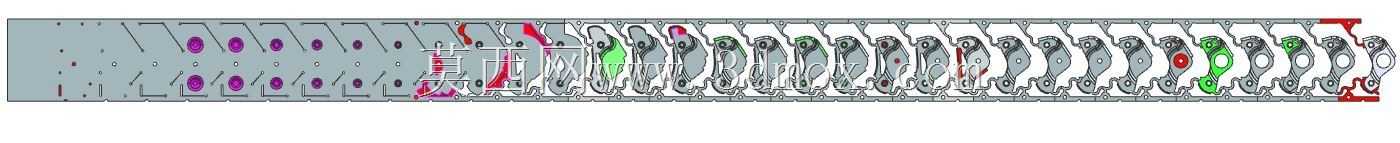

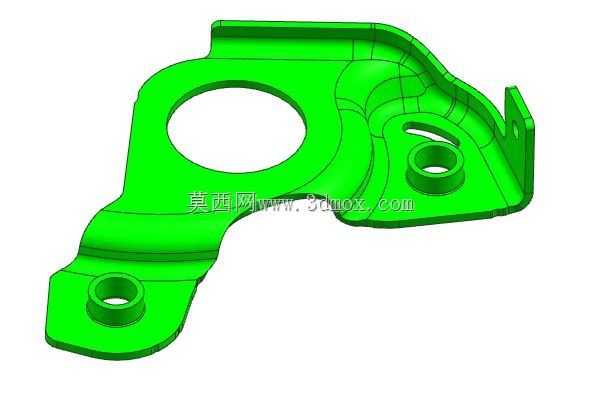

　　这套长条形多工位级进模，主要适配大台面开式或闭式机械压力机，用于金属带料的连续自动化冲压生产，在五金家电、汽车零部件、电子接插件的量产车间里十分常见。整套模具沿送料方向排布多组工位，可依次完成冲定位孔、冲裁外形、弯曲成型、局部整形、成品分离等工序，带料从模具一端送入后，依靠步距定位逐工位递进，无需人工多次转运单件坯料，能大幅提升冲压件的尺寸一致性与生产节拍。

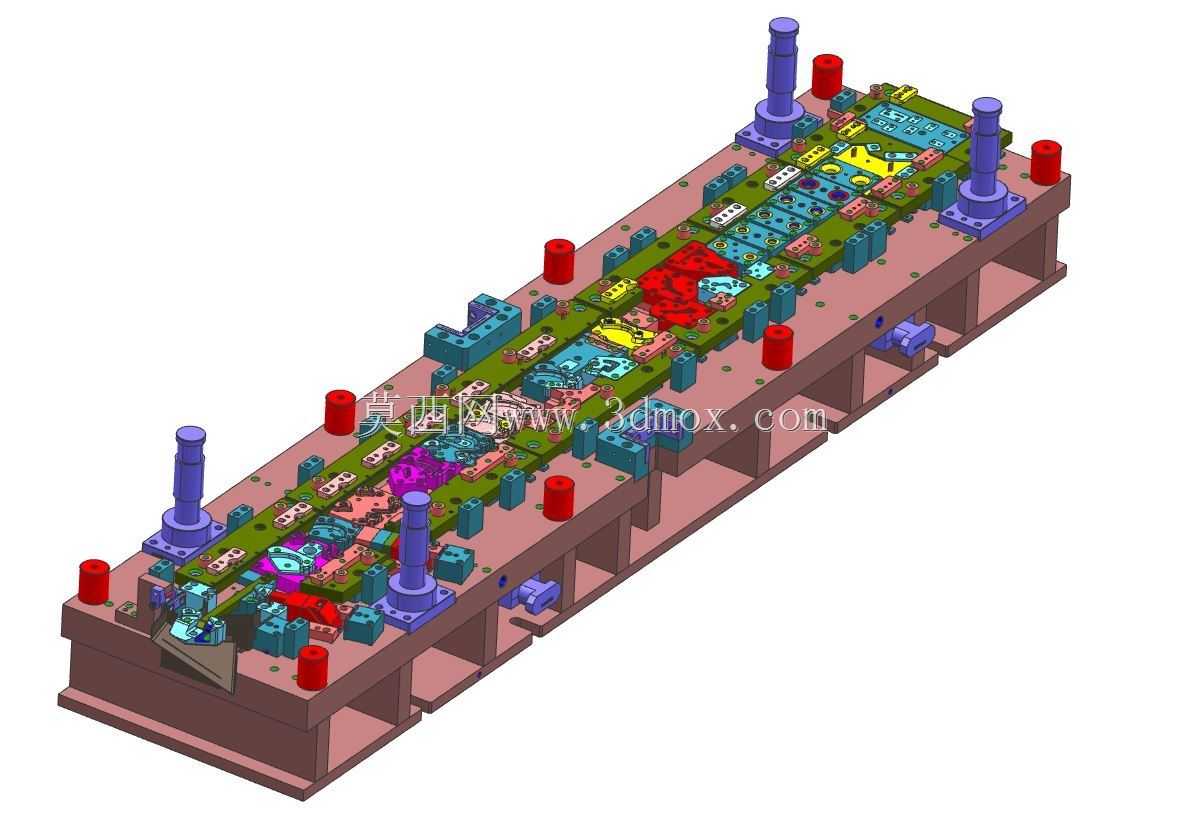

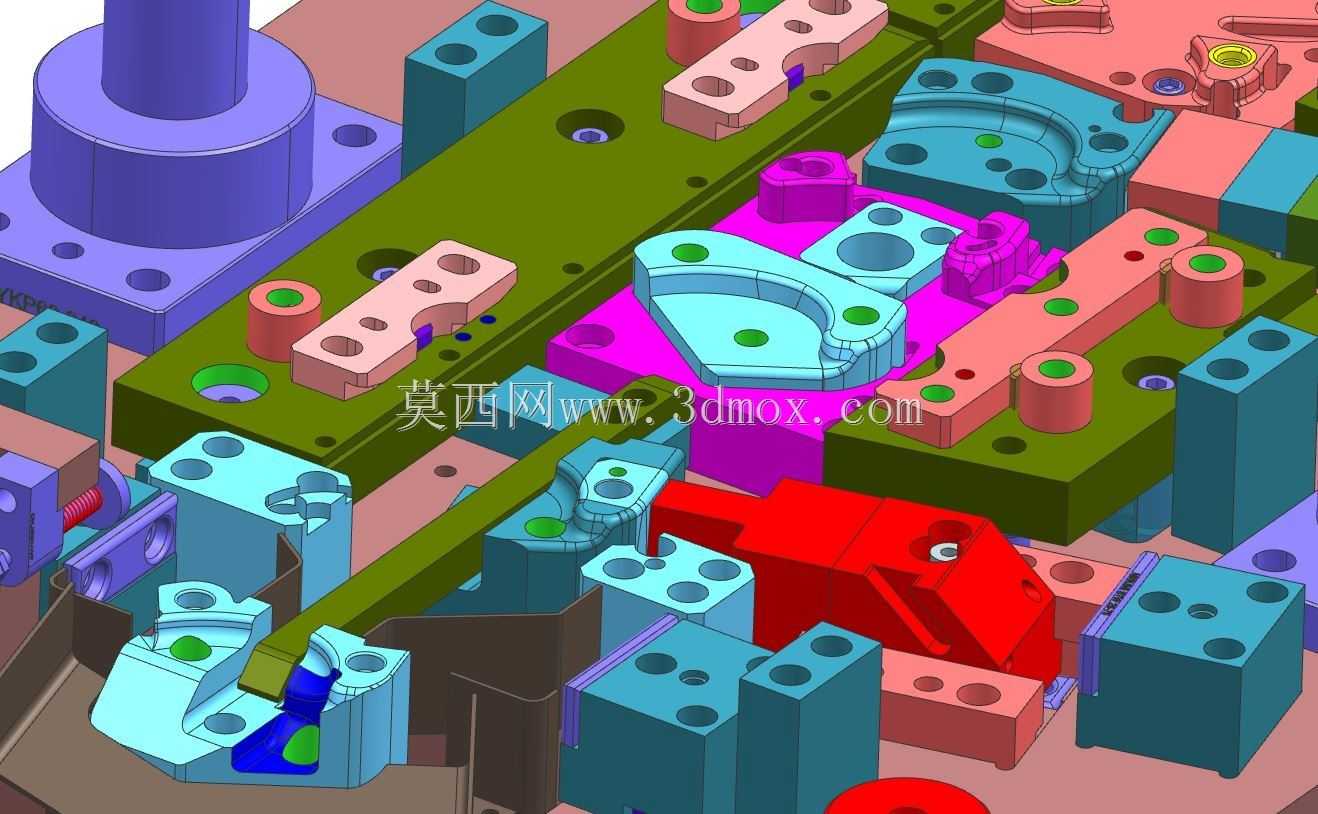

　　从结构布局来看，模架采用整体钢板叠装形式，上下模座沿长度方向设置多组承重导柱与导套，抵消连续冲压过程中的偏载力矩，避免长模架出现中段挠曲。上模部分沿送料方向依次布置冲裁凸模、成型凸模、卸料弹性元件与工位检测组件，不同工位的凸模依据工序受力差异，分别采用台阶式固定或挂台锁紧结构，方便后期刃磨更换；下模对应布置凹模镶块、定位销、浮顶销与成型凹模，浮顶销会在每次滑块回程时将带料抬离凹模面，防止带料卡滞在型腔内，保障送料顺畅。

　　模具的卸料板采用整体式加厚钢板加工，既承担压料功能，也可为细小凸模提供全程导向，减少冲裁过程中凸模的侧向晃动。弹性元件根据工位负载差异化配置，冲裁工位采用大载荷矩形弹簧提供足够的压料与卸料力，成型工位则搭配氮气弹簧，保证成型过程中压力稳定，避免工件出现起皱或回弹超差。模具侧面设置多组导料板与误送检测装置，一旦带料步距偏移或未到位，检测销会触发压力机急停，防止模具与设备发生撞损。

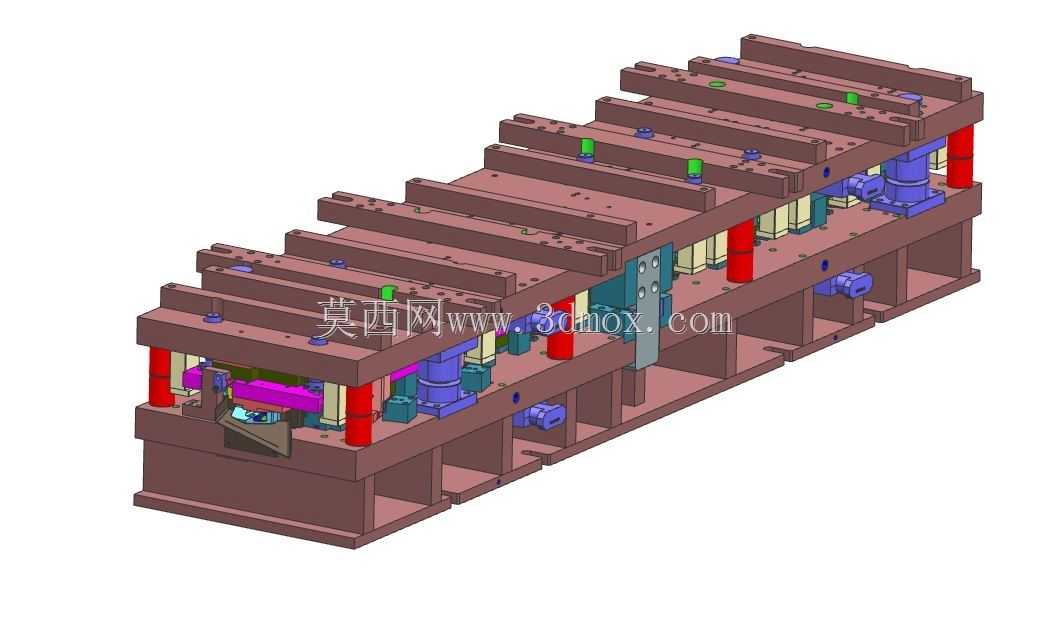

　　在安装边界方面，模具上下模座的安装槽、压板位置完全适配常规大吨位压力机的工作台面，模柄位置与压力机滑块孔位匹配，闭合高度可通过调节压力机装模高度适配，整体长度方向预留了送料机与收料装置的对接空间，无需额外改造设备即可直接上线。设计阶段优先采用标准化模架与通用紧固件，各工位镶块均设计为可拆分结构，刃口磨损后可单独拆卸修磨或更换，无需拆解整副模具，能显著缩短停机维护时间。

　　建模过程中完整还原了所有零件的装配关系与运动间隙，导柱导套配合段、凸凹模冲裁间隙、卸料板活动行程均按实际冲压工艺参数设定，可直接用于干涉检查、开合模模拟与现场装配指导，也能作为同类长尺寸多工位级进模的设计参考模板，帮助结构工程师快速完成模架排布、工位规划与标准件选型。
