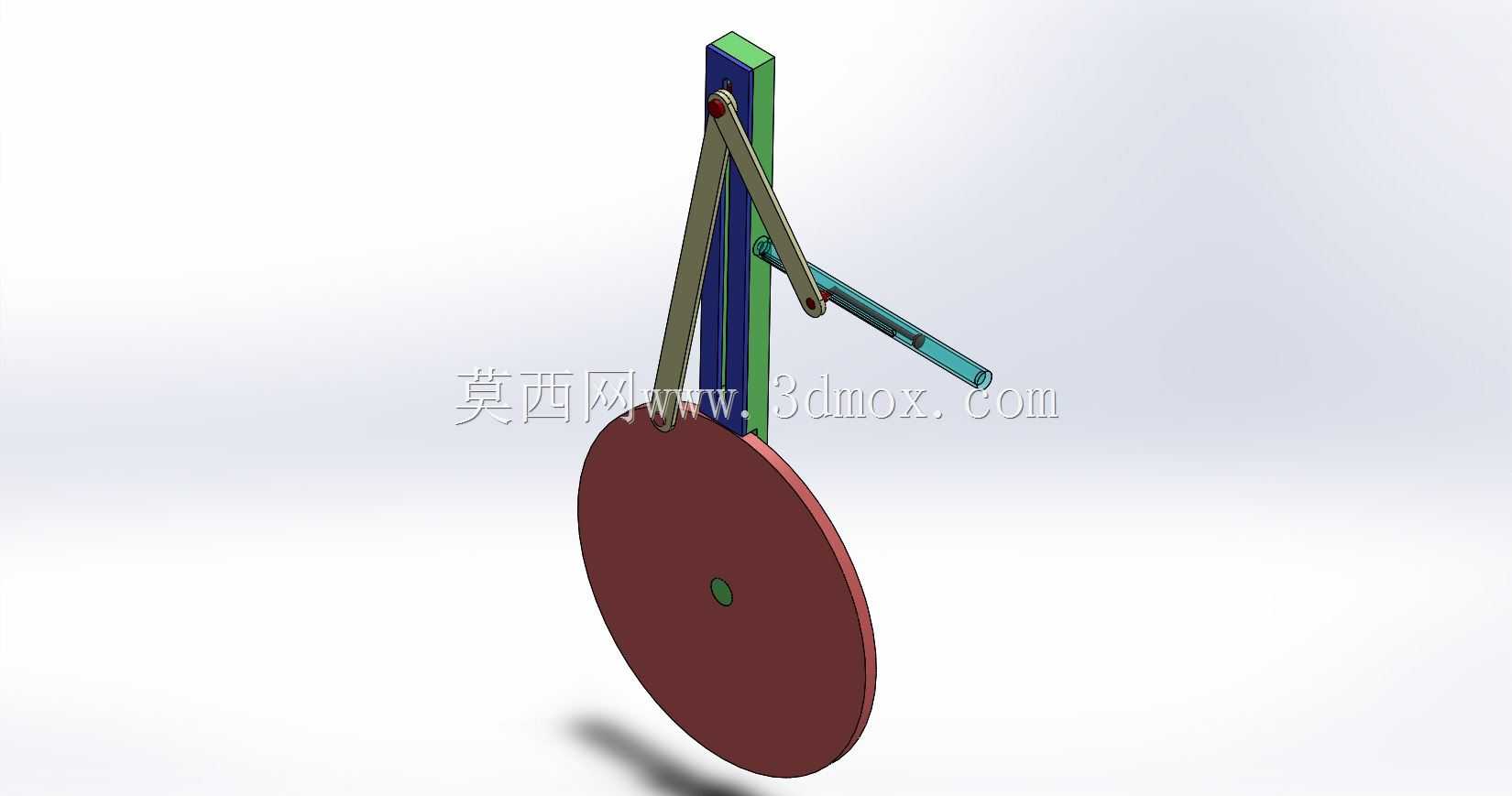

在各类需要实现运动形式转换的机械传动场景中,这类将旋转运动转化为线性往复运动的连杆结构应用十分广泛,小到轻工设备的进给机构,大到通用机械的动力传递单元,都能见到这类传动结构的衍生设计。这套连杆组件以轮盘作为旋转动力输入件,轮盘中心预留的轴孔可与动力输出轴直接配合,安装时需保证轮盘端面与安装基准面的垂直度公差控制在0.05mm以内,避免运转过程中出现连杆憋卡、磨损加剧的问题。从结构设计逻辑来看,这套机构采用双连杆铰接布局,相比单连杆传动,双连杆结构能大幅降低线性运动端的侧向摆幅,让输出的线性运动更平顺,同时铰接位置均采用销轴配合的连接方式,销轴与连杆孔的配合选用间隙配合,既保证转动灵活性,又能将配合间隙控制在合理范围,减少回程误差。
竖直布置的导向件为线性运动端提供运动约束,导向槽的长度决定了线性输出端的最大行程,设计时需根据实际工况的行程需求调整导向槽长度与轮盘偏心距的匹配关系,轮盘偏心距的大小直接决定线性行程的极值,常规工况下偏心距与行程的对应关系为2倍偏心距等于最大理论行程,实际应用中需预留10%左右的行程余量,避免构件运转到极限位置时出现刚性碰撞。横向布置的缸体类构件作为线性运动的输出执行端,可直接连接作业负载,安装时需保证缸体轴线与导向件的运动方向平行度误差不超过0.1mm/m,否则会大幅增加运动阻力,加速铰接点的磨损。整套结构的安装边界需预留足够的运转空间,轮盘旋转范围内不能有其他构件干涉,连杆摆动的最大摆角位置也需与周边设备保持安全间隙,
避免运转过程中出现碰撞。这类连杆结构相比齿轮齿条、丝杠等运动转换机构,具备结构简单、耐冲击、维护成本低的优势,在低速重载的传动场景中适配性更强,设计建模时需重点校核各铰接点的受力情况,根据负载大小匹配对应直径的销轴与连杆截面尺寸,保证结构强度满足工况需求,同时要做运动仿真验证,确认全行程范围内无死点、无干涉,才能投入实际生产应用。
