压力调节用立式快扳式控制操作手柄

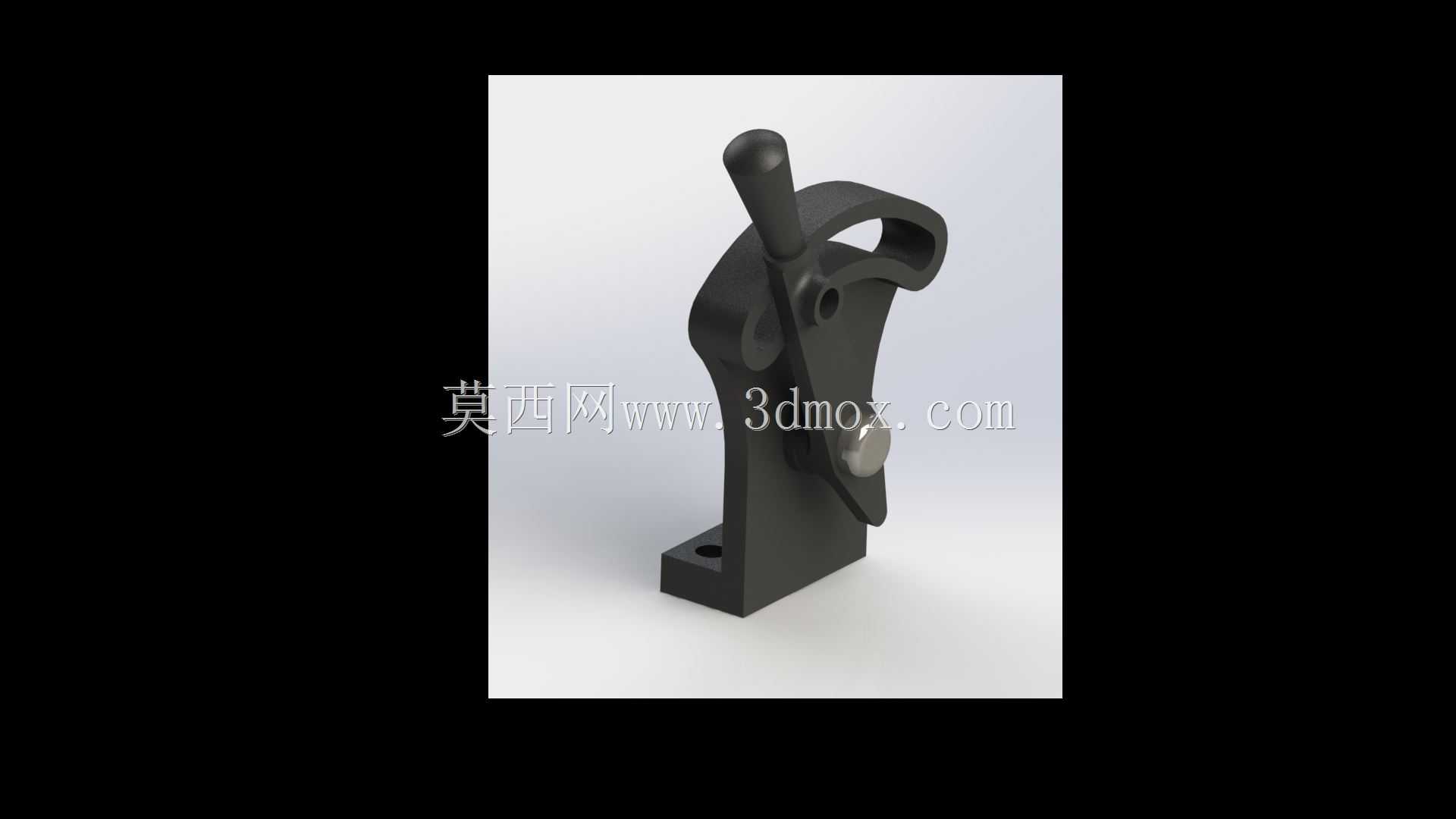

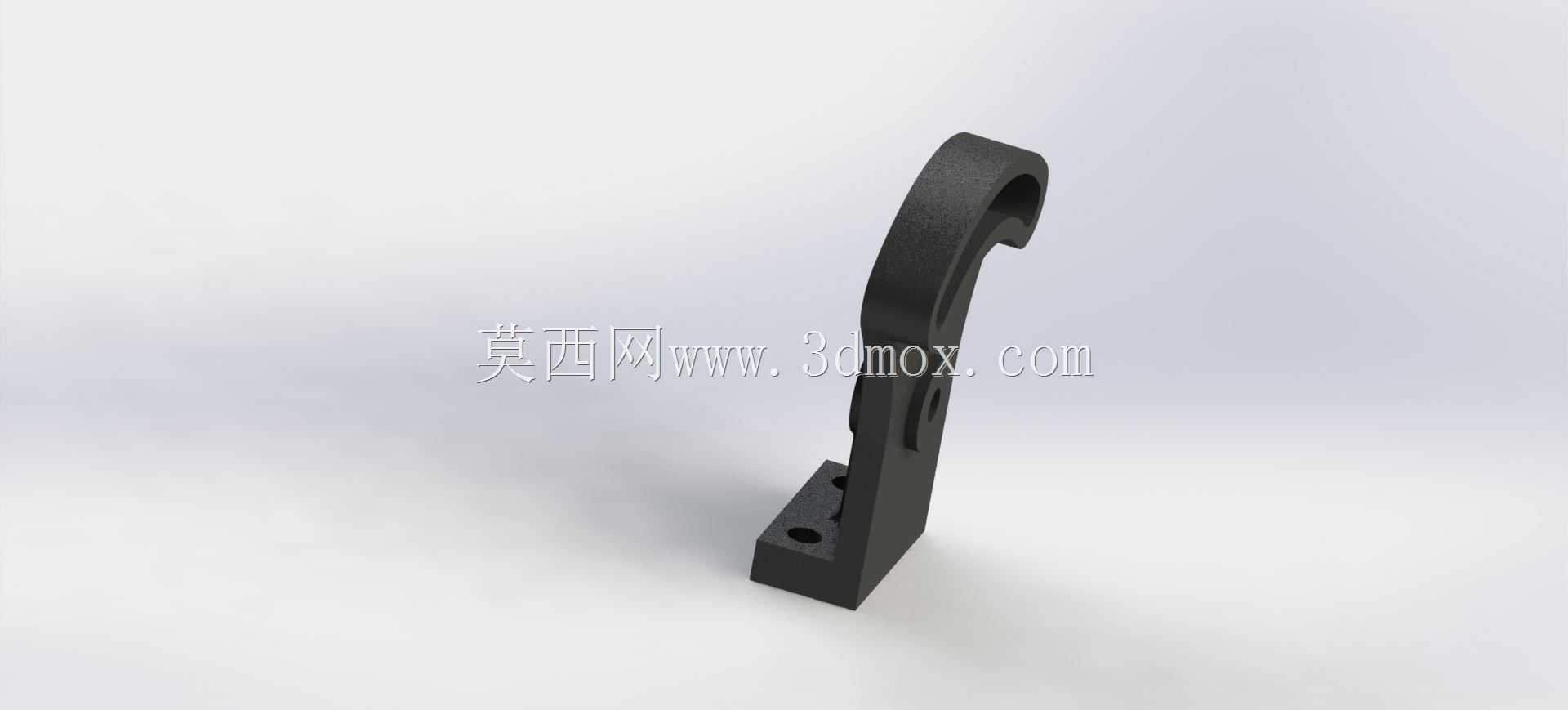

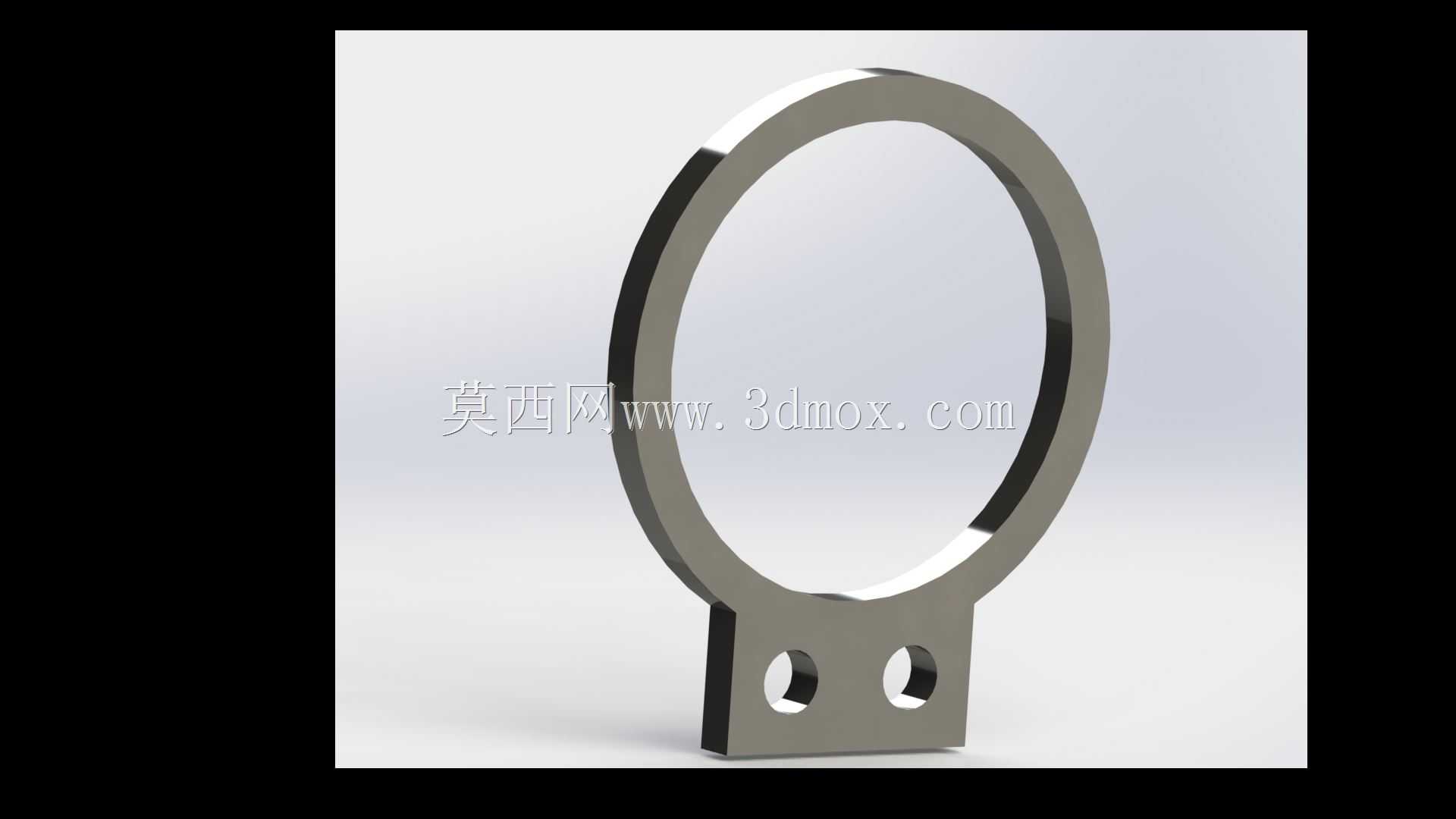

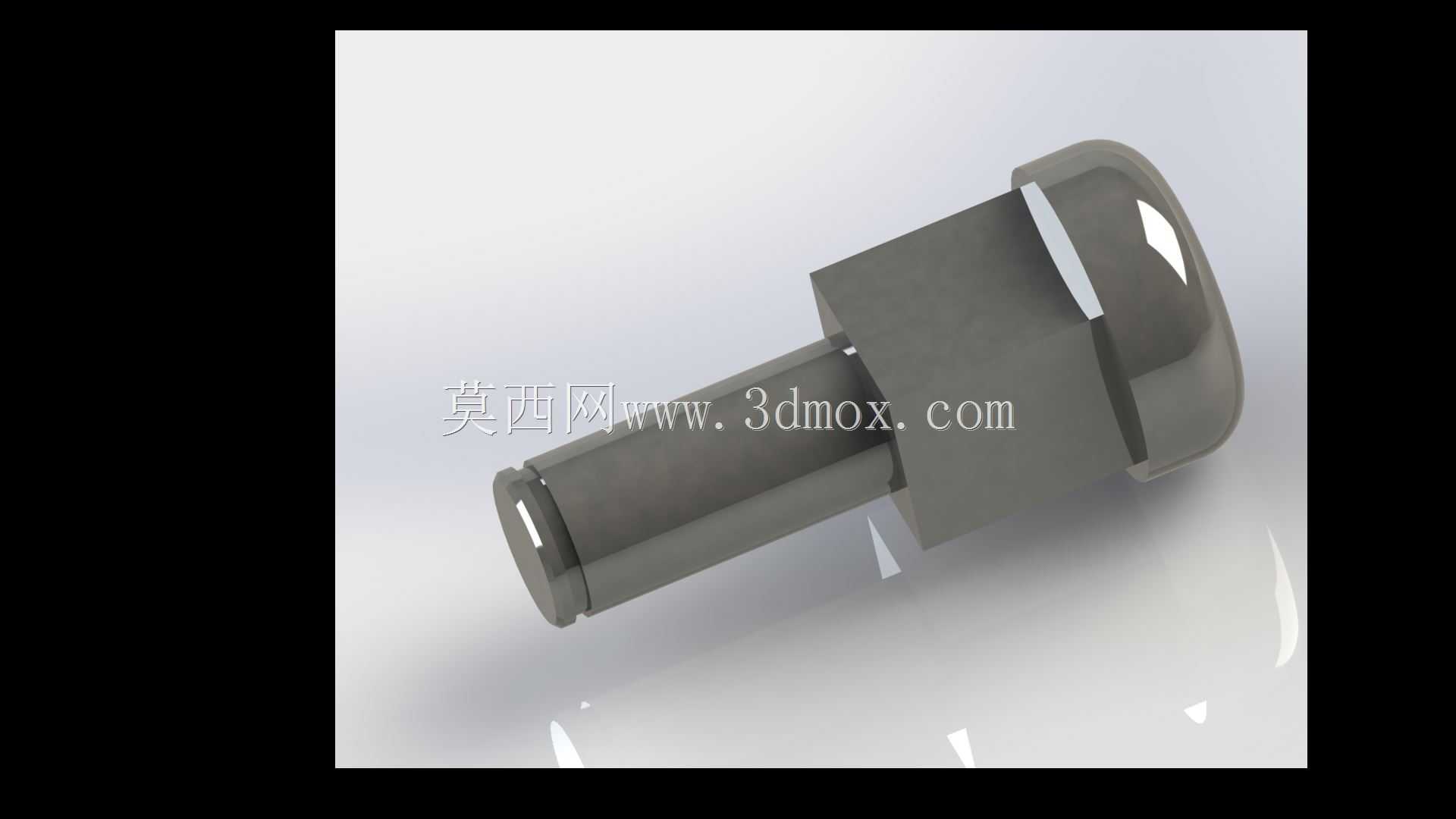

　　这款立式扳动结构的控制手柄，常配套在流体输送管路、小型压力试验台、工位气动夹紧装置的压力调控回路中，作为人工触发压力切换、阈值调节的直接操作构件，替代传统旋钮式调压件的操作手感模糊问题，操作人员扳动手柄时可通过清晰的档位触感判断压力切换节点，避免误操作引发的压力过载风险。从结构设计逻辑来看，整体采用一体化立式安装基座，基座底部预留两个对称的沉头安装孔，安装时可直接通过内六角螺栓固定在设备的操作面板或者阀组安装支架上，基座与安装面的贴合面做了铣平处理，安装后不会出现晃动偏移，基座侧面的立板作为手柄扳动的支撑载体，内部预留了转轴安装孔位，转轴与扳动手柄之间采用过盈配合加防脱卡簧的固定方式，长期反复扳动也不会出现手柄松脱、转轴窜动的问题。

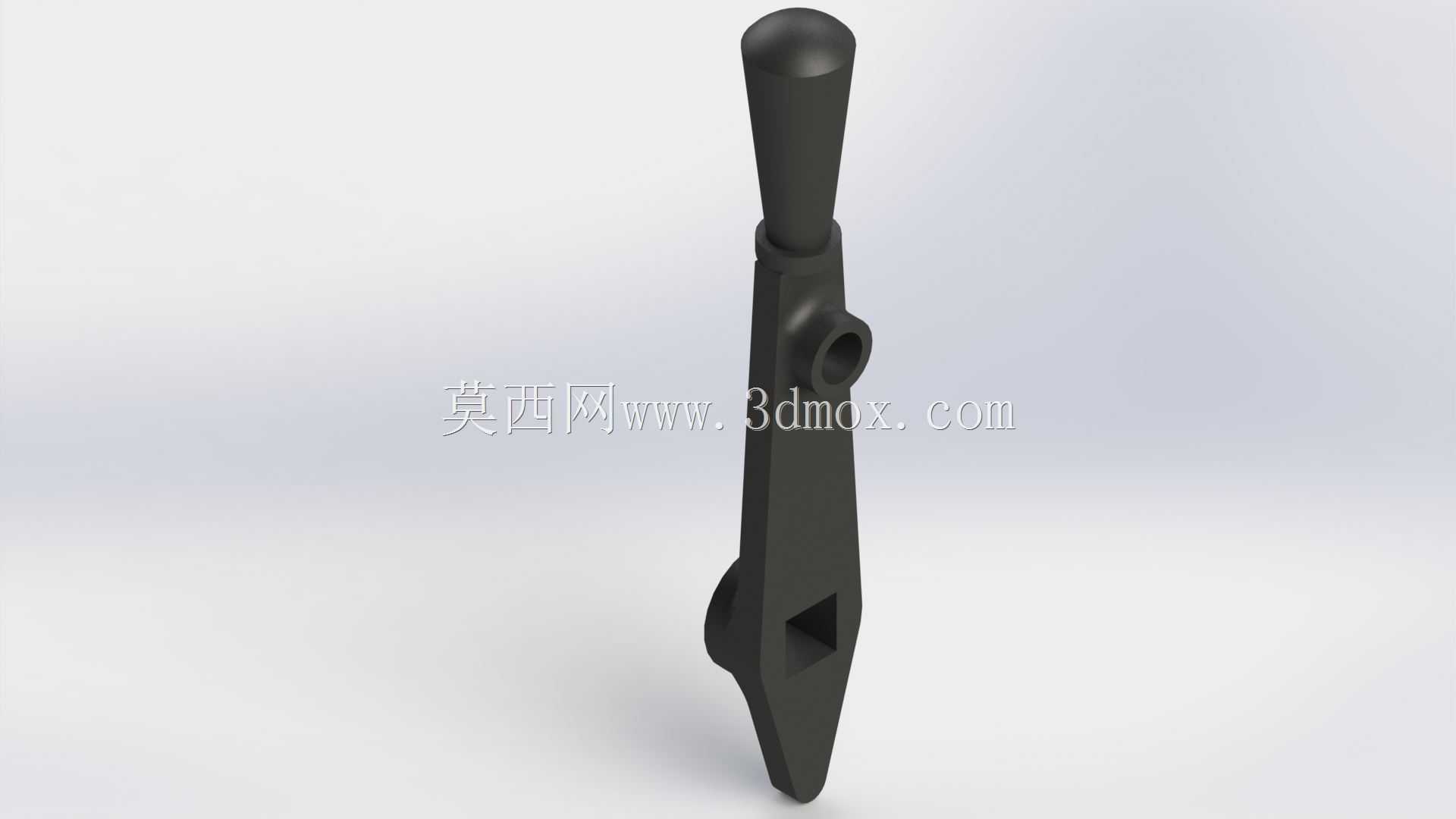

　　手柄的操作握柄做了圆柱收腰处理，表面没有多余的防滑纹路，依靠金属表面的哑光磨砂质感提供足够的操作摩擦力，扳动行程控制在35度范围内，操作人员无需大角度抬臂即可完成档位切换，适配工位旁近距离操作的人机工程需求。扳动臂的侧面设置了弧形限位槽，配合基座上的限位销实现两个工作档位的硬限位，不会出现扳动过位导致内部阀件损坏的问题，限位槽的边缘做了R2圆角处理，长期摩擦也不会产生金属毛刺卡滞。从安装边界尺寸来看，基座整体的安装占用面长宽控制在60mm*40mm范围内，手柄竖直状态下总高度为110mm，扳动到最大工作档位时横向伸出长度不超过80mm，不会和周边的管路接头、其他操作按钮产生空间干涉，适配多数紧凑型阀组的安装空间要求。

　　在实际工况应用中，这类手柄常和直动式压力调节阀、气动二位三通阀配套使用，手柄扳动时通过转轴带动内部的阀杆转动，实现压力回路的通断或者压力档位的切换，相比电控按钮式的压力控制结构，这种纯机械扳动结构不需要额外布设控制线路，在存在电磁干扰的焊接工位、潮湿的喷淋测试工位中也能稳定工作，不会出现信号误触发的问题。设计过程中特意将扳动阻尼调整到合适区间，既不会因为阻尼过小导致设备振动时手柄自行移位，也不会因为阻尼过大增加操作人员的劳动强度，单指即可完成扳动操作，适合高频次的压力切换作业场景。
