C形螺旋夹紧工装夹具结构设计

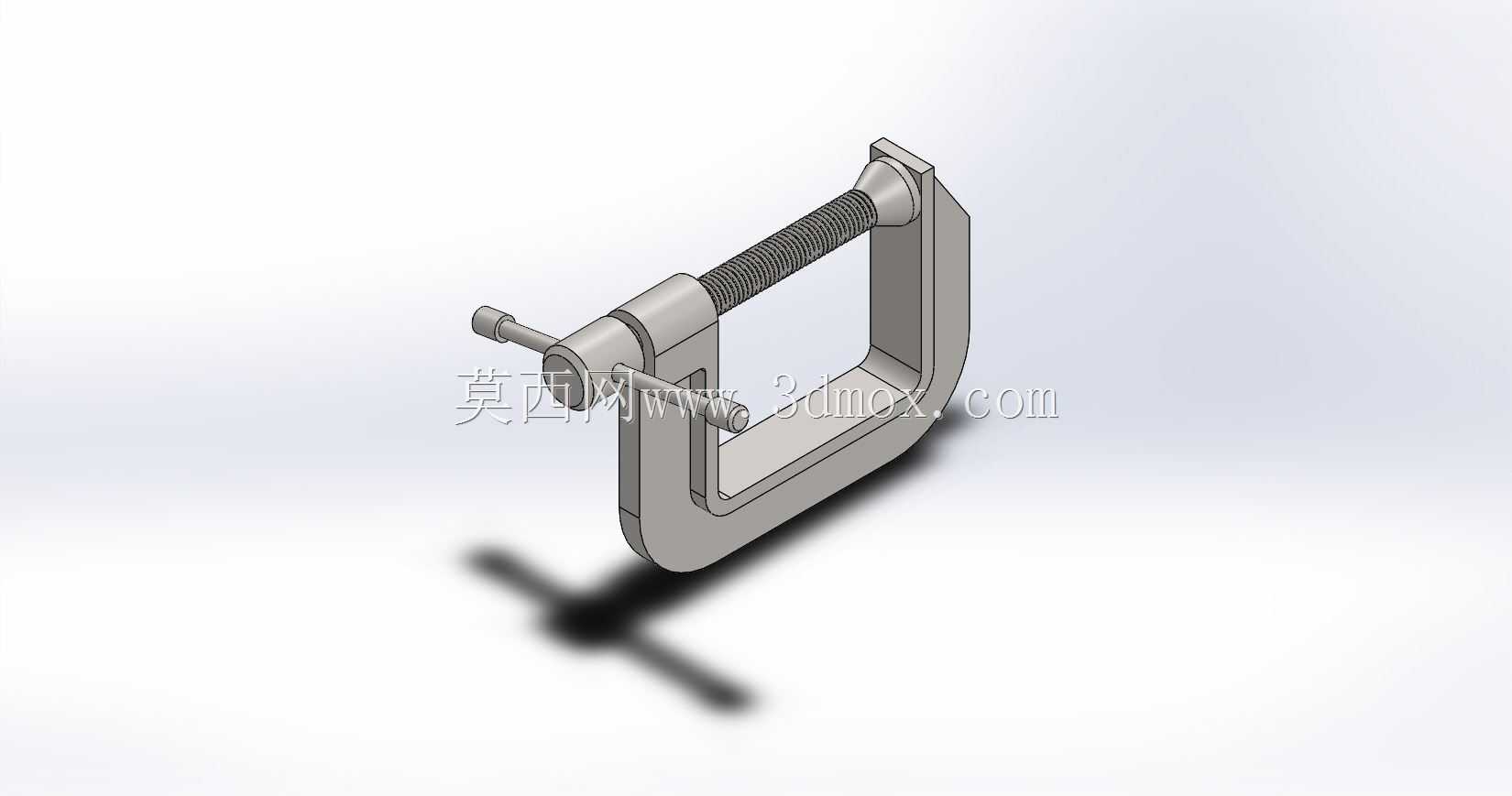

　　在日常机械装配、工件固定、现场维修、木工及金工作业场景中，C形夹是普及率极高的手动夹紧工具，其核心作用是通过螺旋进给产生的压紧力，将两个或多个待加工、待粘接、待焊接的工件牢牢贴合固定，避免作业过程中工件移位导致尺寸偏差或装配失效。这类夹具的结构设计完全围绕手动操作的便捷性与夹紧可靠性展开，整体框架采用C形开口结构，开口跨度决定了单次可夹持工件的最大厚度范围，框架本身的截面厚度经过受力校核，可承受螺旋顶紧时产生的弯曲应力，避免夹紧过程中框架出现塑性变形导致夹持力衰减。框架顶部为固定压接平面，底部加工同轴螺纹孔，与传动螺杆形成螺旋传动副，螺杆一端设置与顶部压面对应的活动压头，压头与螺杆采用可转动连接，

　　保证螺杆旋转进给时压头始终与工件表面平面接触，不会随螺杆转动刮伤工件表面；螺杆另一端垂直设置穿杆孔，配套可拆卸的金属加力杆，作业时将加力杆穿入孔中即可通过杠杆原理放大输入扭矩，轻松获得足够的夹紧力，无需额外配套扳手类工具。从安装与使用边界来看，这类C形夹无需额外固定基座，可直接卡在待夹持工件外侧使用，整体外轮廓无突出尖锐结构，可适配狭小空间内的夹紧作业，不同开口深度的型号可分别适配薄板拼接、管材固定、小型零件粘接、焊接定位等不同场景的需求。设计这类夹具的三维结构时，需要重点校核C形框架的受力变形量，保证最大夹紧行程下框架开口的扩张变形量在允许范围内，避免长期使用后框架出现开口张大、夹持力不足的问题；

　　同时螺纹副的配合长度需要满足强度要求，避免大扭矩拧紧时出现滑牙失效，活动压头的端面需要做防滑纹理处理，提升夹持时的摩擦力，防止工件受外力作用从夹口滑脱。与台虎钳等固定式夹紧工具不同，C形夹的便携性极强，可随工件位置灵活移动使用，在设备现场维修、临时工件固定、多工位小批量加工作业中具备不可替代的优势，其结构简单可靠，故障率极低，仅需定期在螺纹副处添加润滑脂即可保证长期顺畅使用，是机械加工、装配、维修场景中必备的通用手动工装工具。
