CSWA认证练习用开槽带孔异形结构块

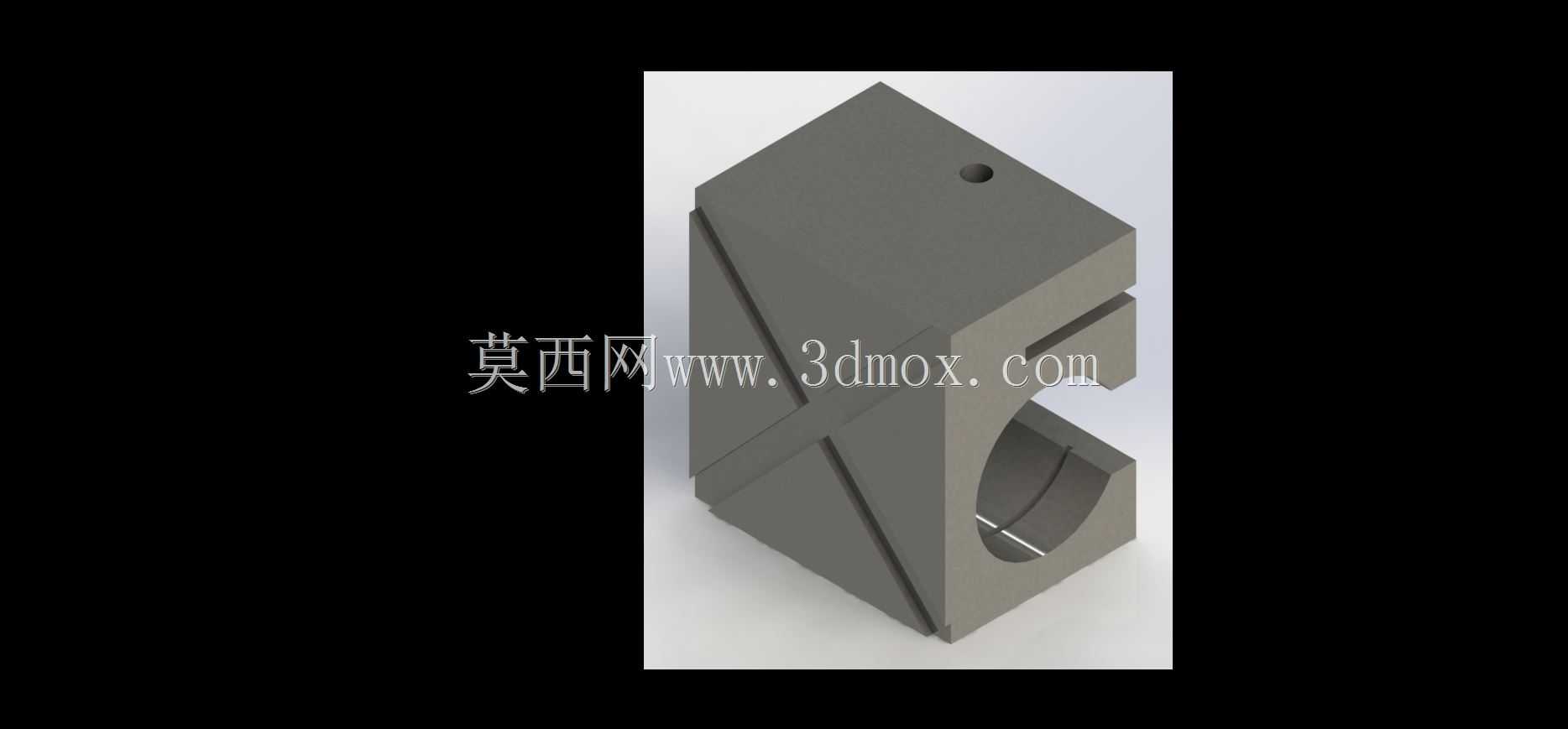

　　这款异形结构块是面向SolidWorks CSWA认证备考设计的实操练习构件，核心用于帮助建模从业者掌握基础特征组合、几何约束添加、尺寸关联标注的核心技能，也可作为机械类专业三维建模课程的随堂实操教具，帮助初学者建立从二维草图到三维实体的建模逻辑。从实际应用场景来看，这类带交叉斜槽、侧部半圆开口、顶部定位孔的结构，在小型工装夹具的定位挡块、自动化生产线的工件承载座、检测设备的试样固定块中都能找到相似的结构逻辑，练习过程中掌握的特征建模思路，可以直接迁移到这类工业零部件的实际设计工作中。从结构设计思路来看，构件以长方体为基础基体，首先完成主体块的拉伸成型，顶部的小孔为定位销安装孔，用于构件与安装基座的销接定位，

　　避免使用过程中出现位移偏移；侧部的半圆开口为工件避让槽，用于容纳圆柱类工件的局部结构，避免装配时出现干涉；表面交叉分布的斜槽为减重槽，在不影响构件整体结构强度的前提下，减少实体材料的用量，降低构件自重，同时斜槽的边角做了微小的倒角处理，避免加工和装配过程中锐边划伤操作人员。从安装边界来看，构件的安装基准为底部的平整平面，安装时可通过底部平面贴合基座安装面，配合顶部的定位销孔完成位置固定，侧部的半圆开口轴线与底部安装面保持平行，槽的深度满足常规直径圆柱工件的避让需求，交叉斜槽的深度控制在基体厚度的三分之一以内，避免开槽过深导致构件整体刚性不足，受力后出现变形断裂的问题。建模练习过程中，需要重点关注斜槽的草图绘制基准面选择、

　　半圆开口的拉伸切除方向、定位孔与基体的同轴度约束，这些细节也是实际工业零部件设计中需要重点把控的公差要点，通过反复练习这类构件的建模，可以快速掌握基础特征的组合使用方法，熟悉三维建模中的几何约束逻辑，为后续复杂工业零部件的设计打下扎实的基础，同时也能帮助备考人员熟悉CSWA考试的题型特征，提升建模操作的熟练度和准确率。
