车床尾座锁紧进给机构三维结构

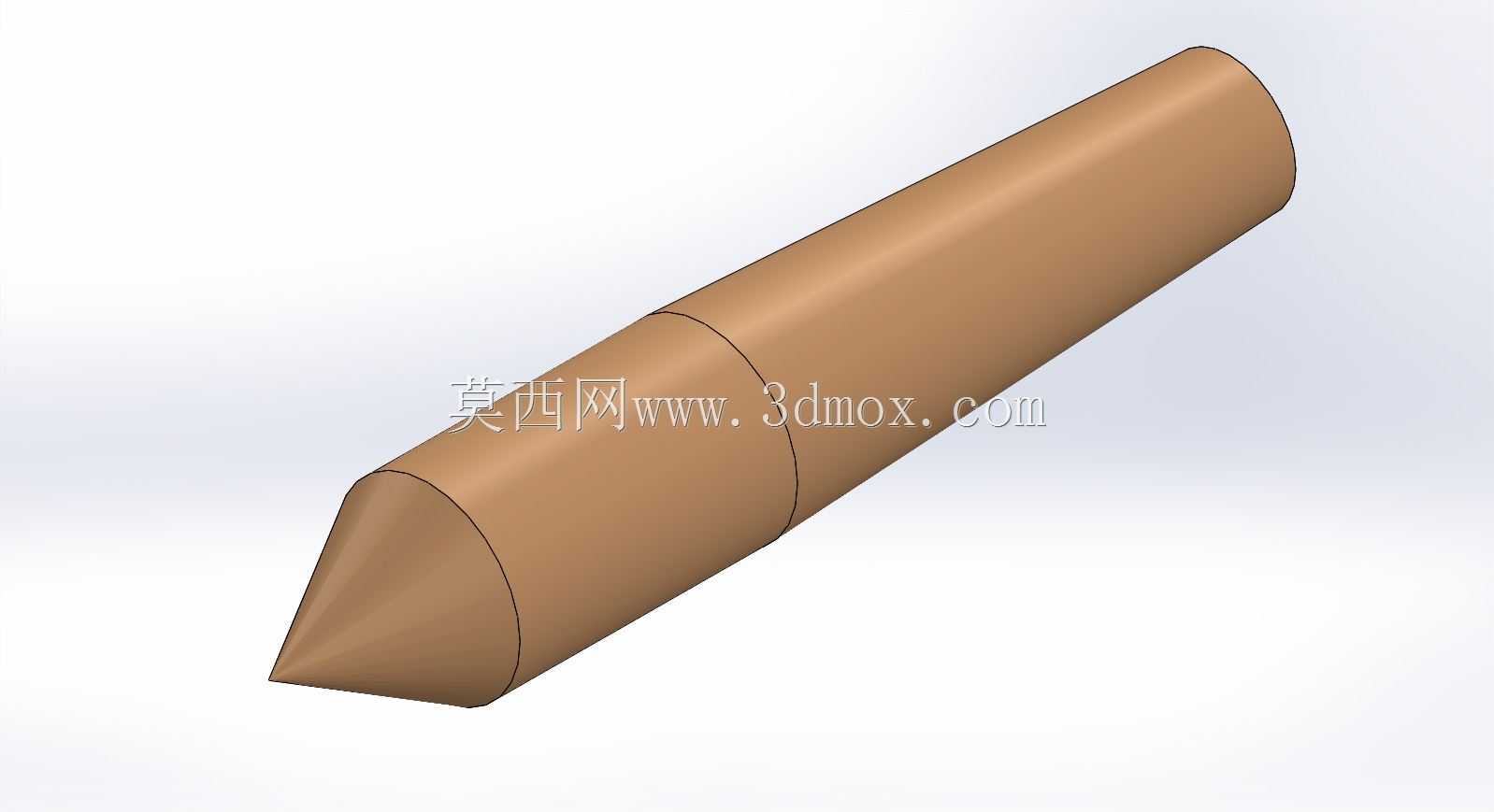

　　在普通卧式车床、小型木工车床的加工场景中，尾座是承担长轴类工件径向支撑、孔加工刀具导向进给的核心配套部件，其结构可靠性直接影响细长轴切削的颤振抑制效果、深孔加工的进给精度。从实际加工工况来看，当工件长径比超过10时，仅靠主轴卡盘的单端夹持会在切削力作用下产生明显的工件挠曲，此时尾座通过前端顶尖顶紧工件中心孔，形成双支点支撑结构，可将切削过程中的工件挠度控制在工艺允许范围内，避免振纹、让刀甚至工件飞出的安全隐患。

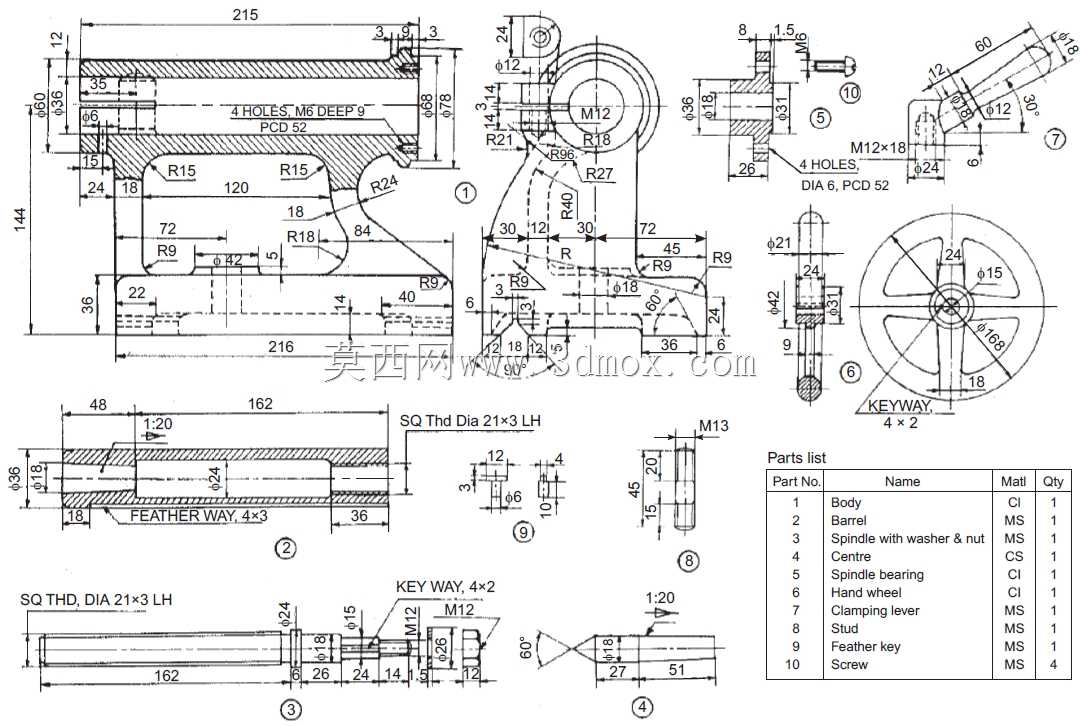

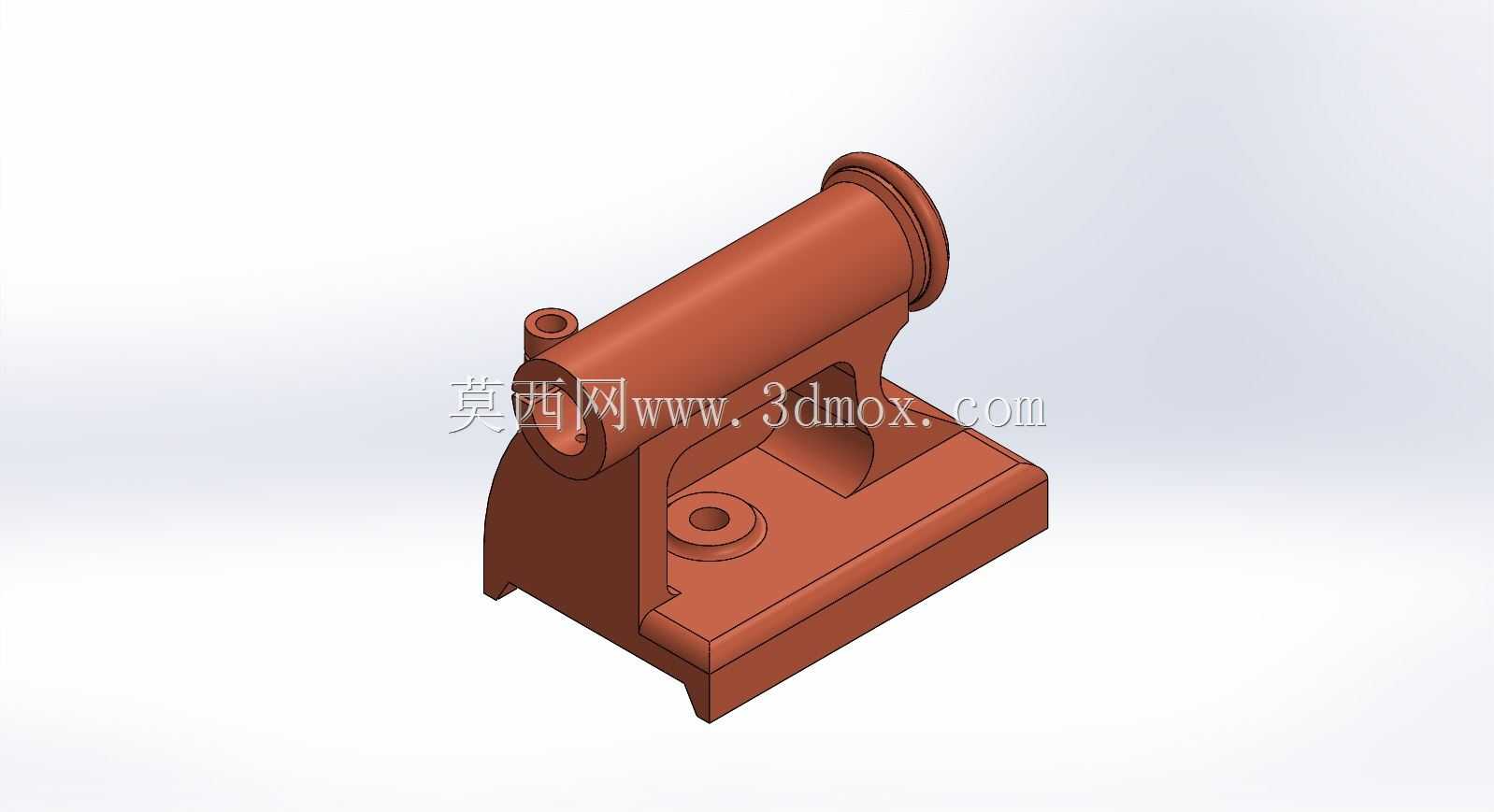

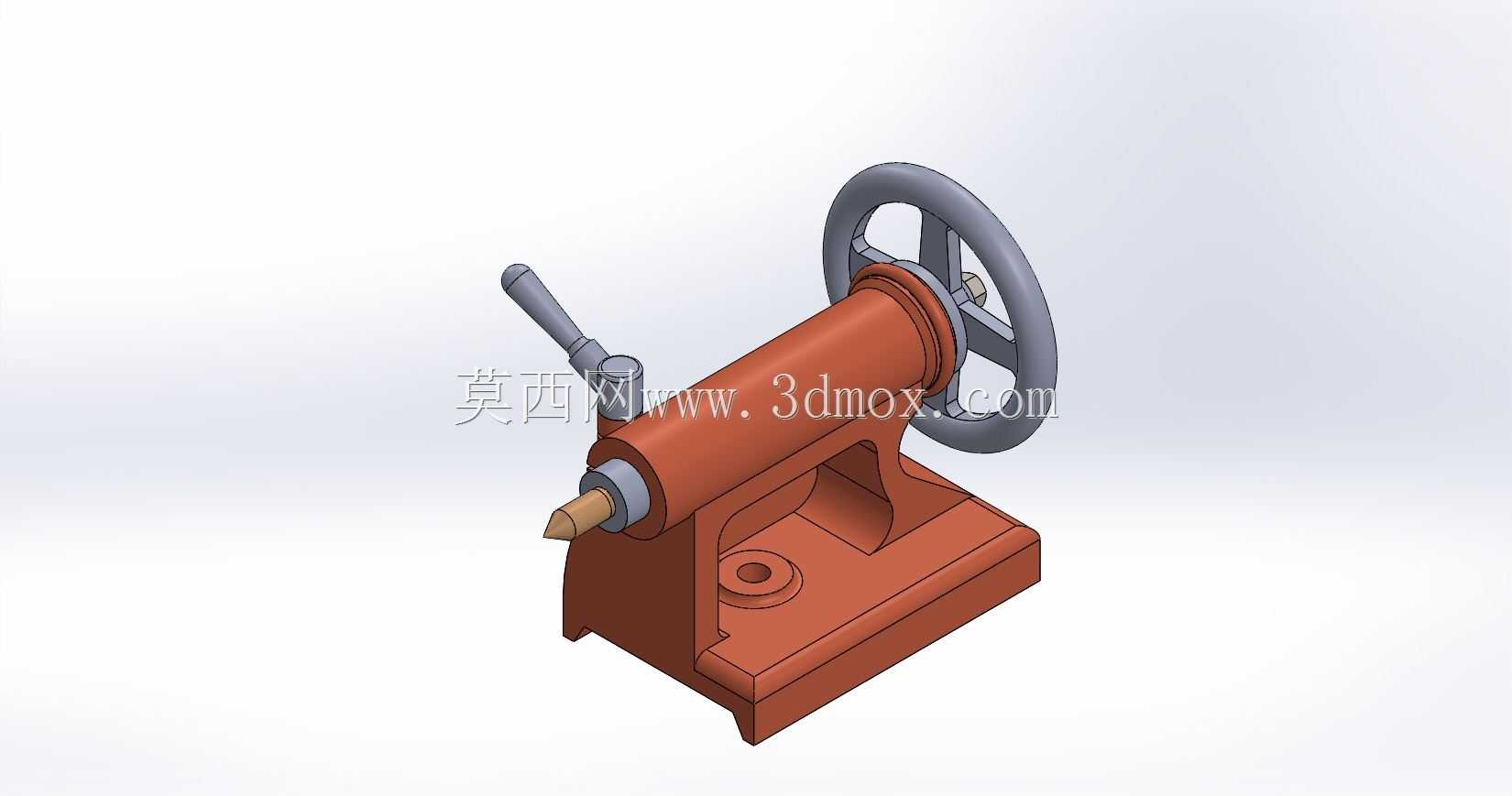

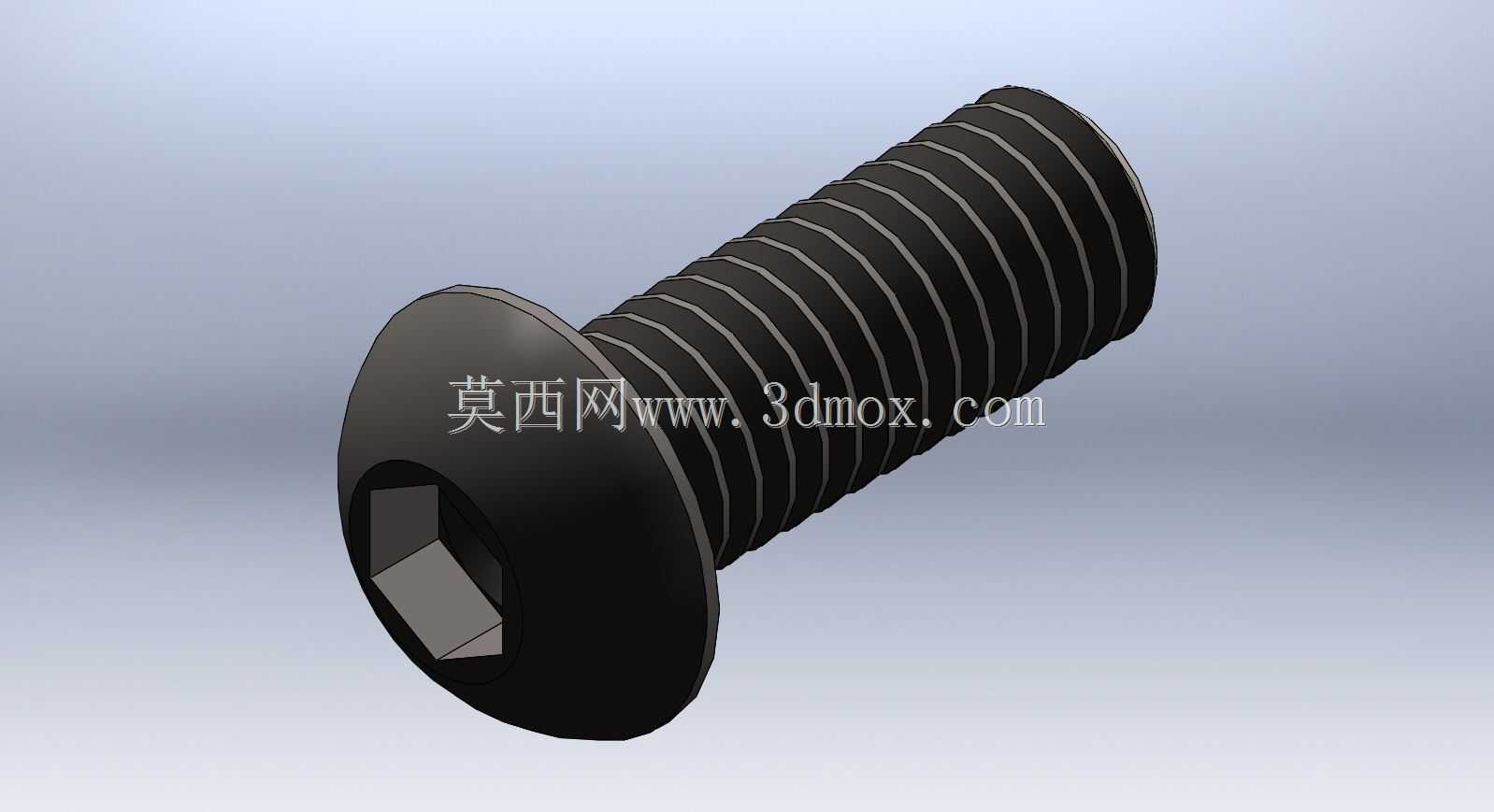

　　该尾座的整体结构采用一体式铸造底座设计，底座预留的螺栓安装孔可与车床床身导轨面配合锁紧，安装时需保证尾座套筒轴线与主轴回转轴线的同轴度误差不超过0.02mm/100mm，否则会导致加工工件出现锥度误差。底座上方的套筒组件是核心功能单元，内置莫氏锥孔可直接安装固定顶尖、回转顶尖、钻头、铰刀等工装，通过侧面手轮连接的丝杠传动机构，可带动套筒实现轴向进给，进给行程可根据加工需求调整，手轮旁的锁紧手柄可在套筒调整到目标位置后完成轴向锁止，防止切削过程中套筒移位。

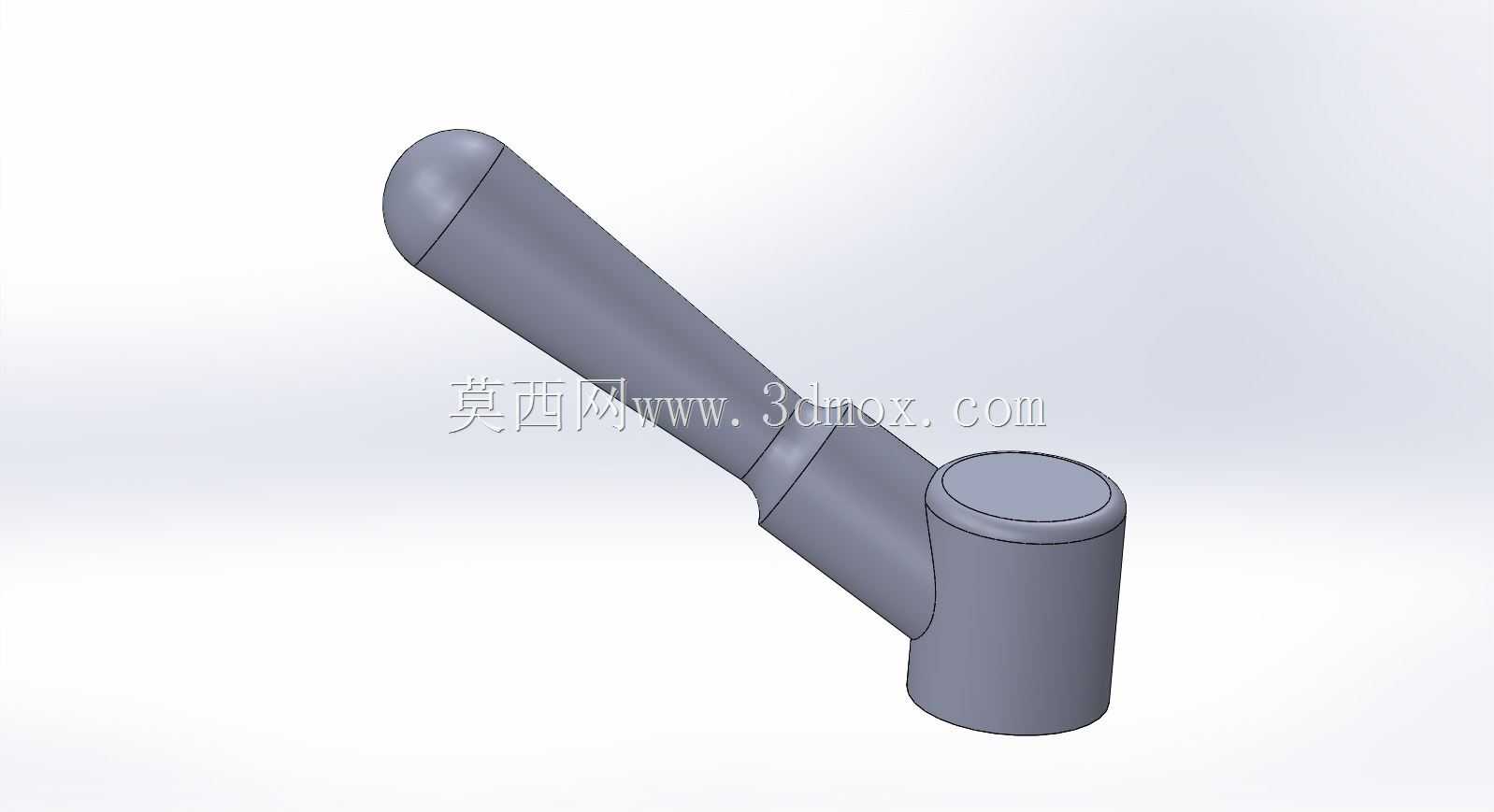

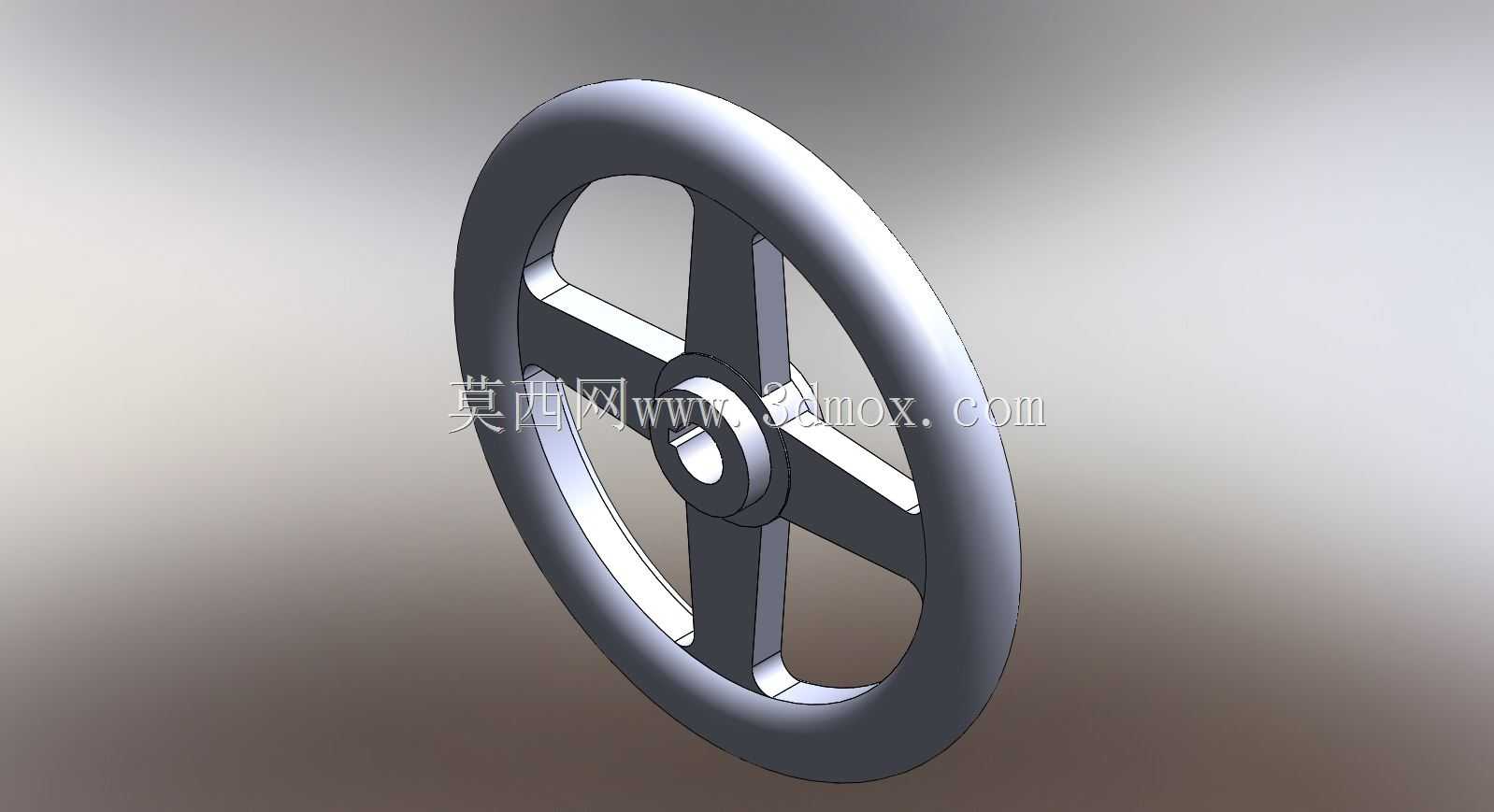

　　设计过程中重点考虑了操作的便捷性与结构刚性：手轮采用大直径轮辐结构，操作人员在手动进给时可获得更合适的施力力矩，降低长时间操作的疲劳感；锁紧手柄采用偏心锁紧结构，扳动角度控制在90度范围内即可完成可靠锁紧，无需额外工具操作；底座与床身配合的接触面经过刮研处理，保证接触刚度，避免重切削时尾座产生偏移。在铣床配套分度头、回转工作台使用时，该尾座也可作为分度加工的辅助支撑，配合完成长轴类零件的等分槽、等分孔加工，此时需调整尾座高度与分度头中心高保持一致，保证工件装夹的水平度。

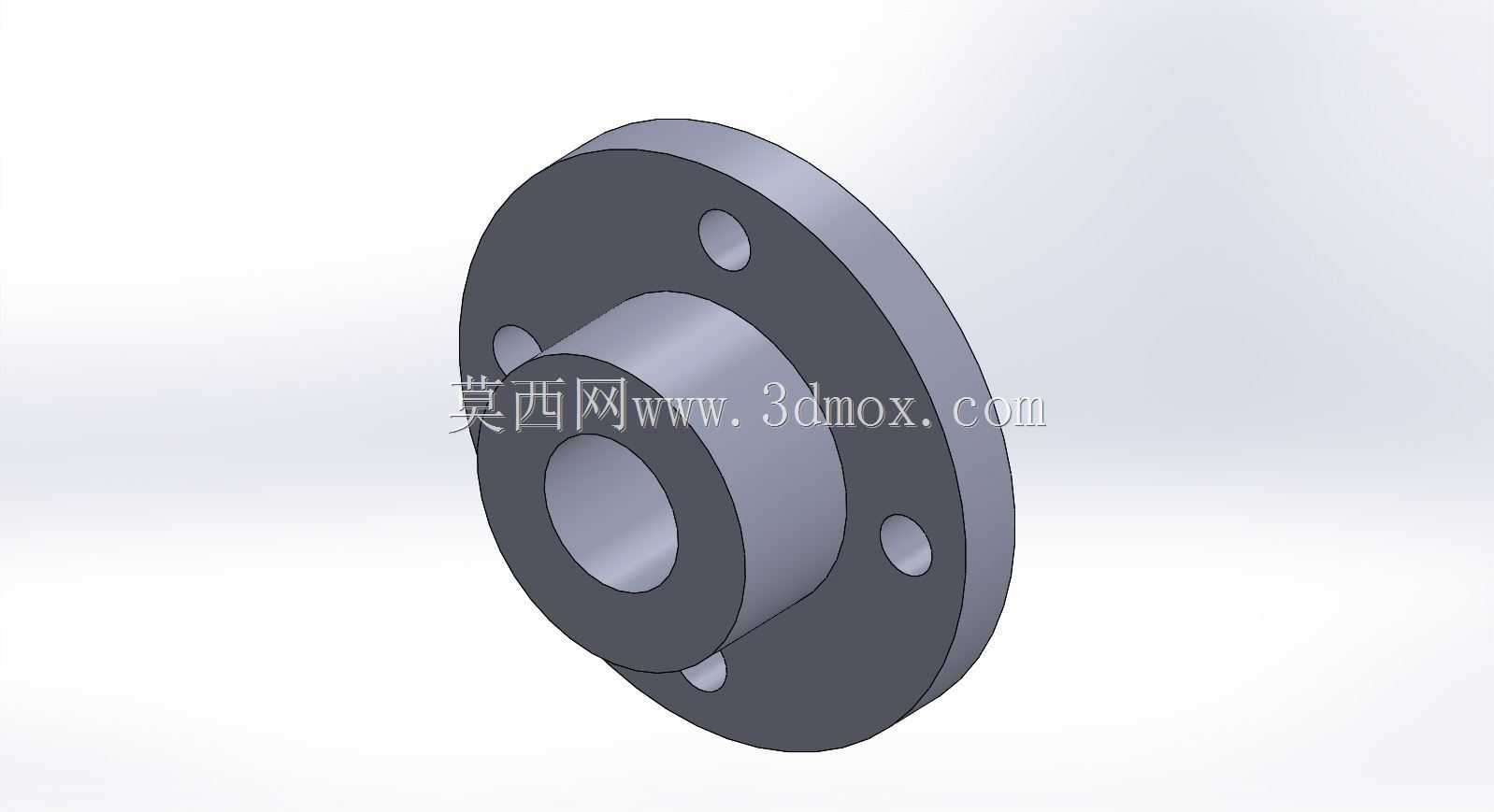

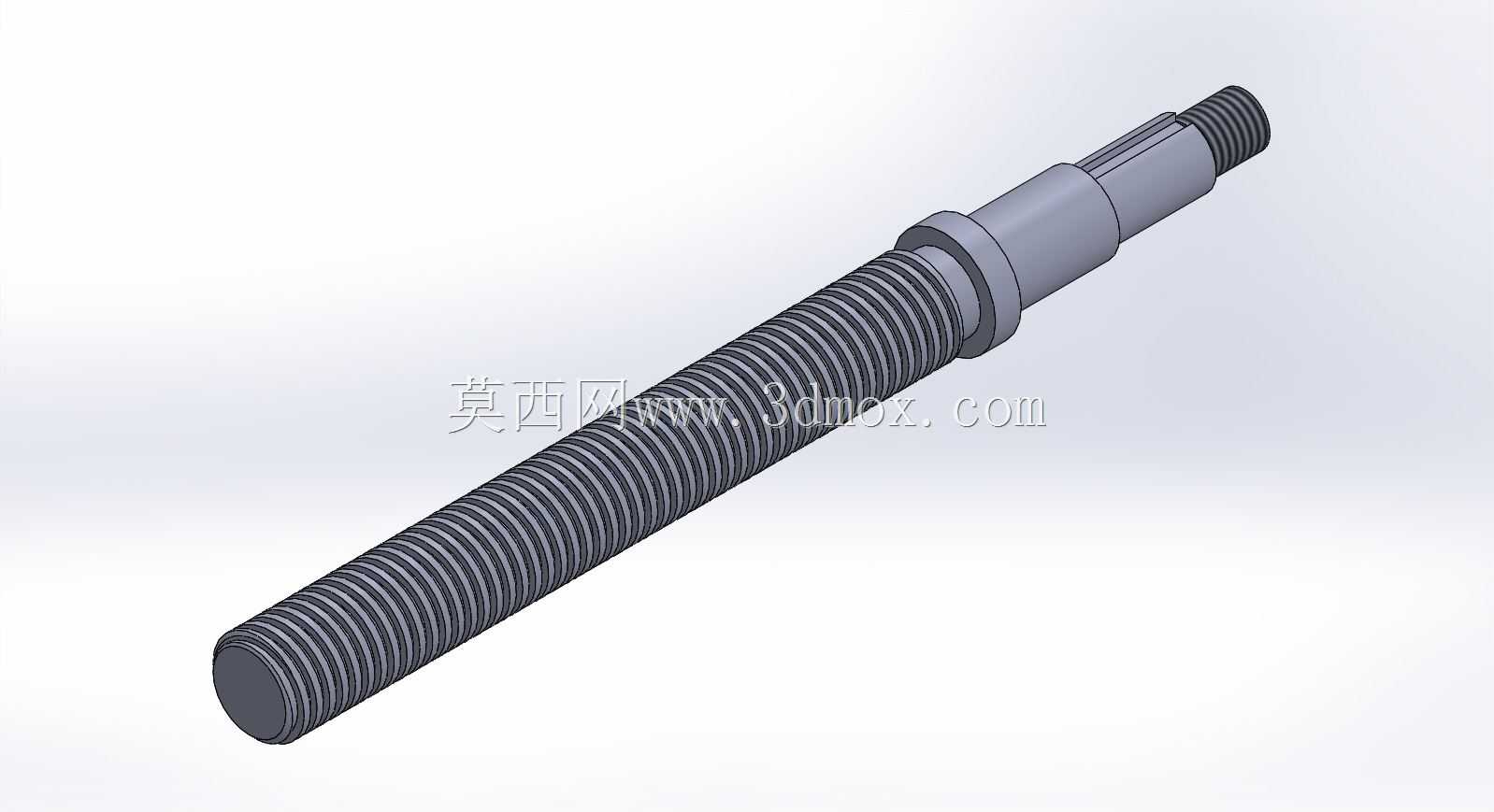

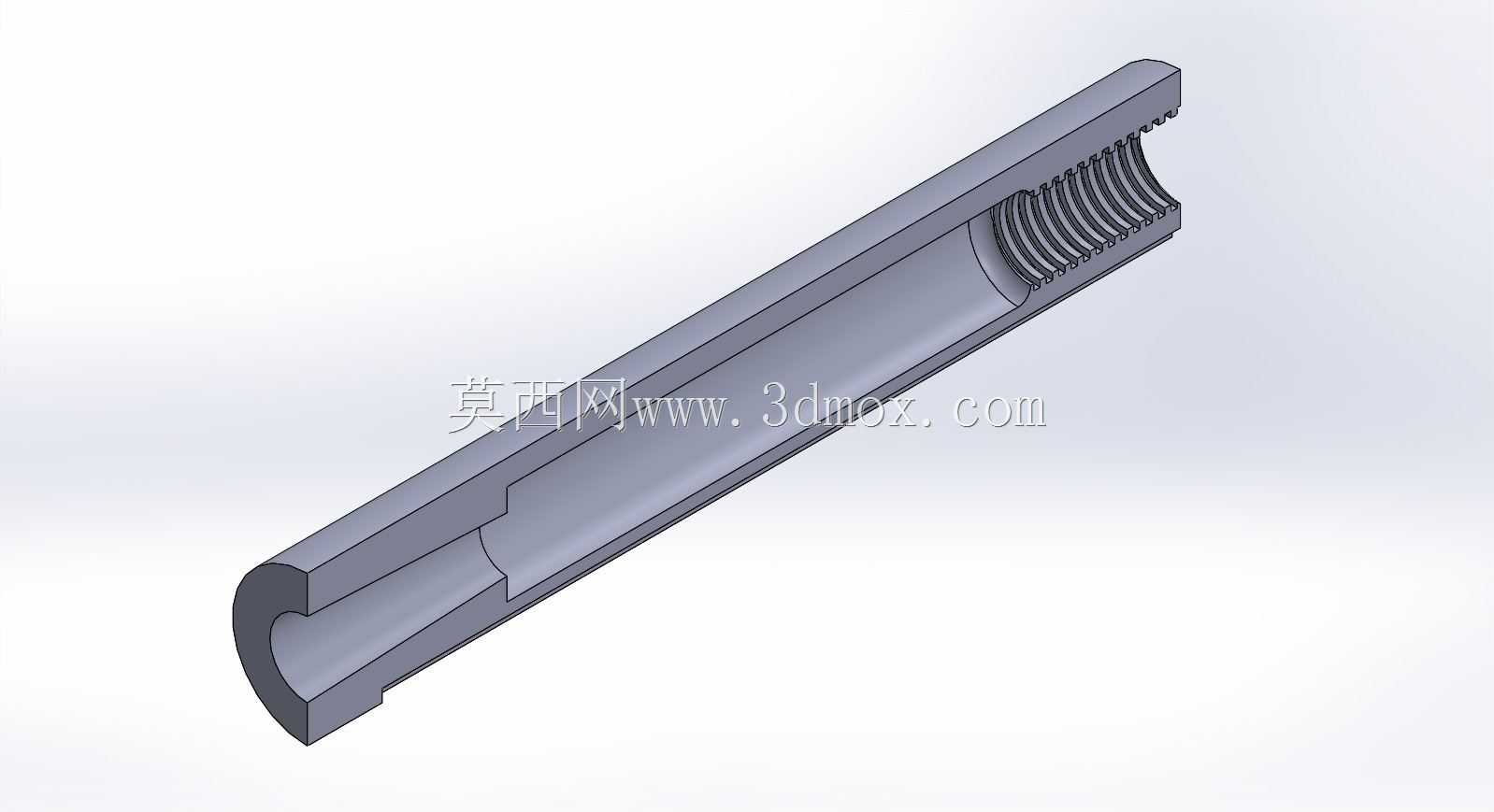

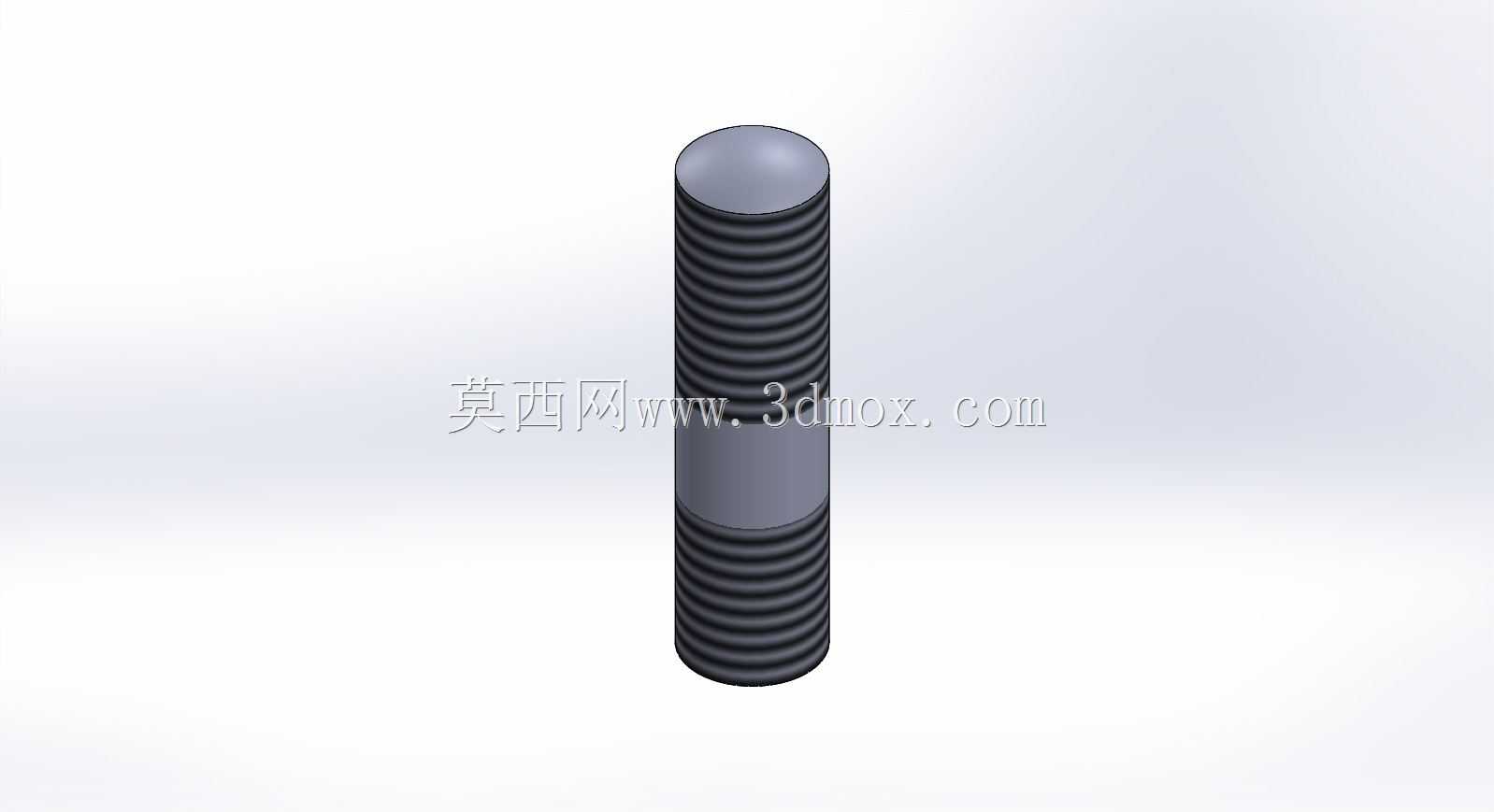

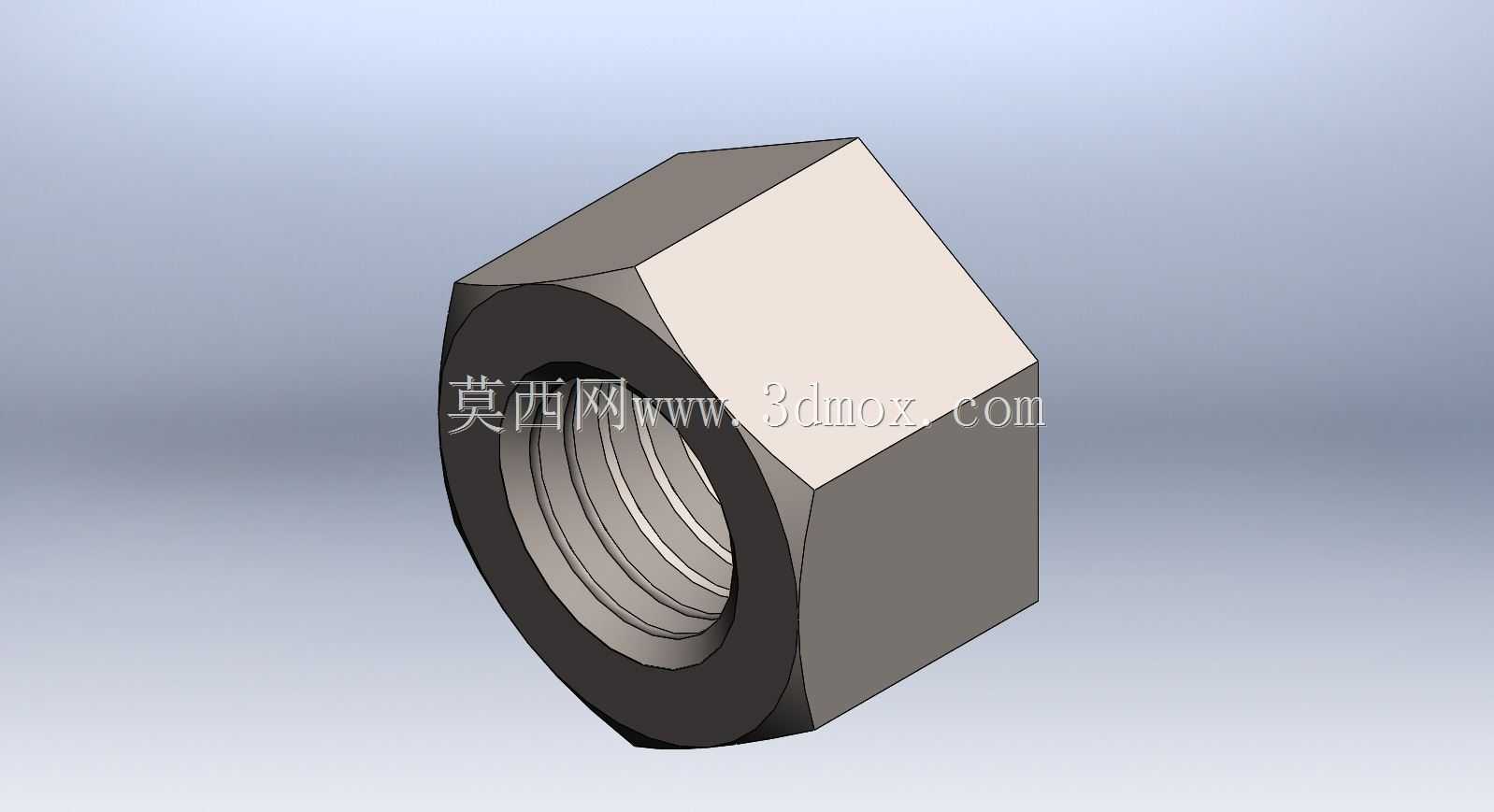

　　从结构细节来看，套筒的外圆与本体安装孔采用H7/h6的间隙配合，既保证套筒轴向移动的顺畅性，又避免配合间隙过大导致的顶尖摆动；丝杠与套筒螺母采用梯形螺纹传动，相比普通三角螺纹具备更好的传动刚性与承载能力，可承受钻削、铰削时的轴向进给力；前端的防尘结构可阻挡切削碎屑、切削液进入套筒配合面，减少配合面的磨损，延长部件使用寿命。
