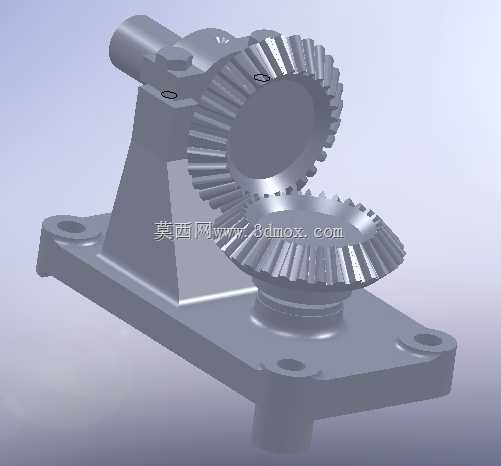

这套锥齿轮传动组件的设计,核心是解决相交轴之间的旋转运动传递需求,常见于各类需要改变动力传输方向的工业设备中,比如轻工包装线的转角动力输送、小型机床的进给传动端、农用机械的分动结构里都能见到同类结构的身影。从结构布局来看,两个锥齿轮呈90度交错布置,齿形采用标准渐开线锥齿设计,啮合过程中能保证稳定的传动比,不会出现传动过程中的转速波动,适合对传动精度有一定要求的中低速载荷场景。支撑底座采用一体化铸造型腔结构,底部预留四个对称分布的安装孔,安装孔的位置公差按照IT7级精度设计,能保证组件安装到设备机架上时,齿轮轴的同轴度、啮合间隙符合装配要求,不会出现偏载打齿的问题。上部的轴承支座直接和底座一体加工成型,省去了额外拼接装配的工序,
也能提升整体结构的刚性,避免传动过程中支座出现形变导致齿轮啮合错位。齿轮轴的伸出端做了轴颈台阶设计,既可以用来安装联轴器对接动力输入端,也能直接加装传动轮输出扭矩,轴端预留的密封槽位可以加装骨架油封,防止润滑脂泄漏同时阻挡外界粉尘进入啮合区域。设计过程中特意将两个齿轮的啮合中心距做了可调余量,装配时可以通过调整轴承座的垫片厚度来控制齿侧间隙,适配不同载荷下的传动需求,轻载高速场景可以把间隙调小降低传动噪音,重载低速场景适当放大间隙避免热胀卡滞。整个组件的外形轮廓充分考虑了安装边界,底座的长宽尺寸控制在紧凑范围内,不会占用过多设备内部安装空间,上部的齿轮护罩预留位置可以后期加装钣金防护罩,避免传动过程中异物卷入齿面,也能降低传动噪音向外传递。齿面的建模严格按照模数、压力角、分锥角的参数生成,齿根部分做了圆角过渡处理,减少应力集中,提升齿轮的抗冲击载荷能力,即使是频繁正反转的工况下,也不容易出现断齿问题。
