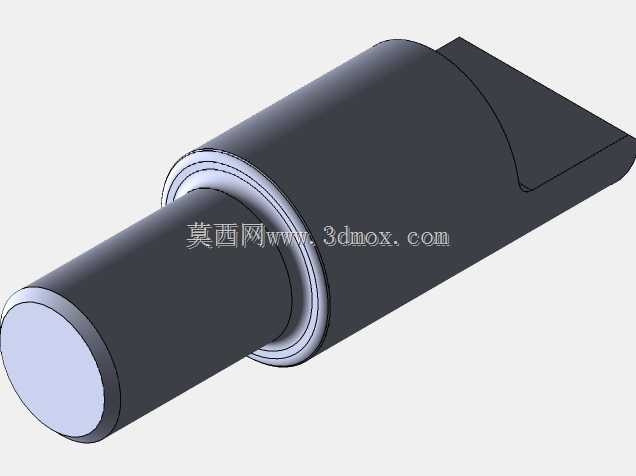

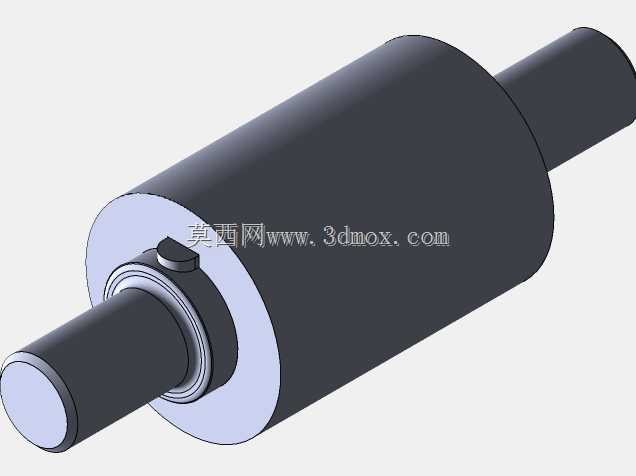

在各类需要实现两根轴同步回转的传动场景中,搭接联轴器是轴系布局里十分常见的连接部件,它不需要额外复杂的锁紧结构,依靠轴端的搭接配合面就能完成扭矩传递,常出现在小功率传动、仪表类设备、轻载检测装置的动力传输链路里。这类联轴器的核心作用是弥补两根对接轴之间的微小轴向、径向安装偏差,避免轴系在运转过程中因为安装对中误差产生额外的附加弯矩,保护后端的动力输出端与负载端的轴承、轴颈不会因为偏载出现过早磨损。从结构设计来看,这款搭接联轴器采用了对称式的双伸出轴布局,中间的筒体部分作为扭矩传递的主体结构,两端的轴头分别对接动力输入侧与负载侧的轴孔,轴端的搭接位置设计有定位止口,安装时只需要将两根轴的对接端插入筒体对应的配合腔,
依靠配合面的摩擦力与止口的周向限位就能完成动力传递,不需要额外的键连接或者胀紧结构,拆装维护的流程十分简便,适合需要频繁拆装调整的试验类设备、检测仪器内部的传动链路。在安装边界的设计上,这款联轴器的外圆轮廓做了完整的圆角过渡,没有突出的尖锐结构或者外置的连接部件,整体最大外径与轴头直径的比例控制在3:1左右,轴向总长度根据轴头的插入深度做了冗余设计,既保证了搭接配合面有足够的接触长度传递额定扭矩,也不会因为筒体过长导致轴系的临界转速下降。实际选型应用时,需要注意对接轴的轴径公差要与联轴器内孔的配合公差保持一致,通常采用间隙配合的公差带,方便现场安装时的轴端插入,同时配合面的表面粗糙度要控制在合理范围,
避免因为表面过于粗糙导致装配卡滞,或者过于光滑导致摩擦力不足出现打滑空转的情况。这类联轴器不适合大扭矩、重载冲击的传动场景,在轻载、平稳回转的工况下,它的结构优势十分明显,没有易损的弹性元件,不需要定期更换缓冲垫之类的耗材,长期运转的稳定性更好,整体结构的加工难度也更低,只需要完成外圆车削、内孔镗削、止口加工这几道常规机加工工序就能完成成品制造,加工成本相比齿式联轴器、膜片联轴器要低很多,非常适合批量应用在对成本控制较为严格的民用设备、小型检测仪器的传动结构中。在三维建模过程中,需要重点关注两端内孔的同轴度公差,确保两个配合孔的轴线偏差控制在允许范围内,否则实际装配后会出现轴系别劲、运转阻力过大的问题,同时筒体的壁厚要根据传递的额定扭矩做校核,避免扭矩过载时筒体出现扭转变形。
