车床尾座用弹性回转顶尖结构设计

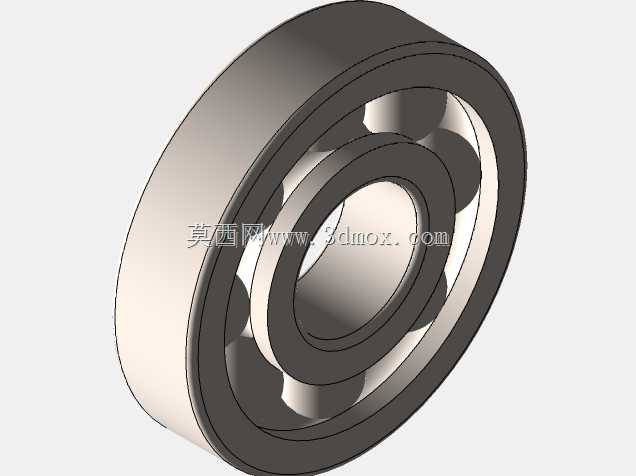

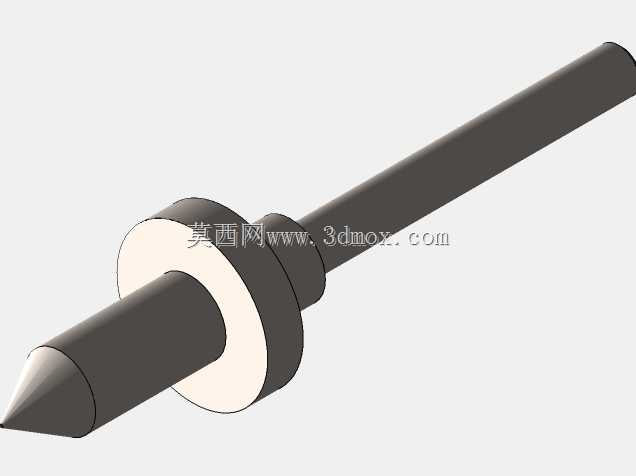

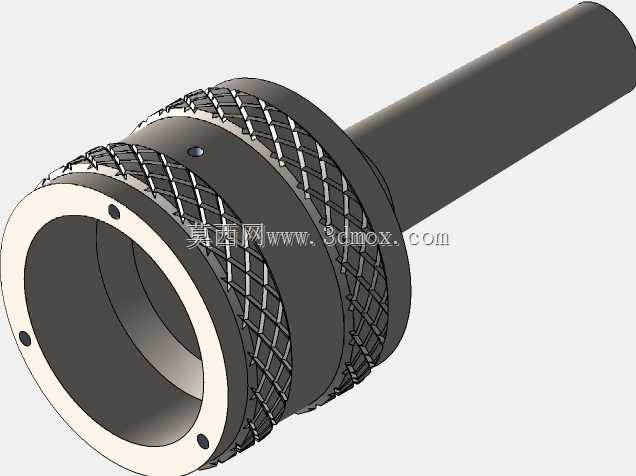

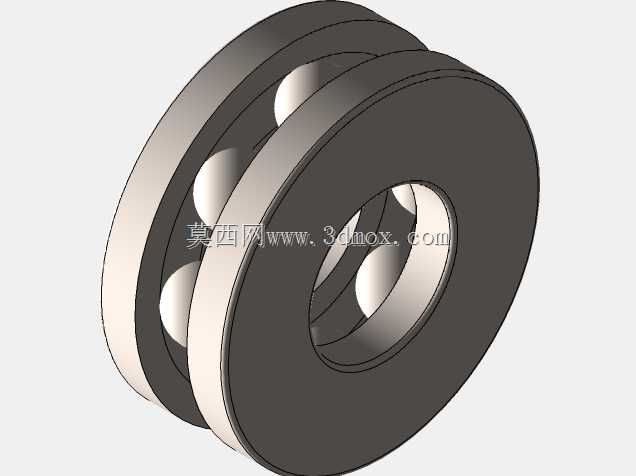

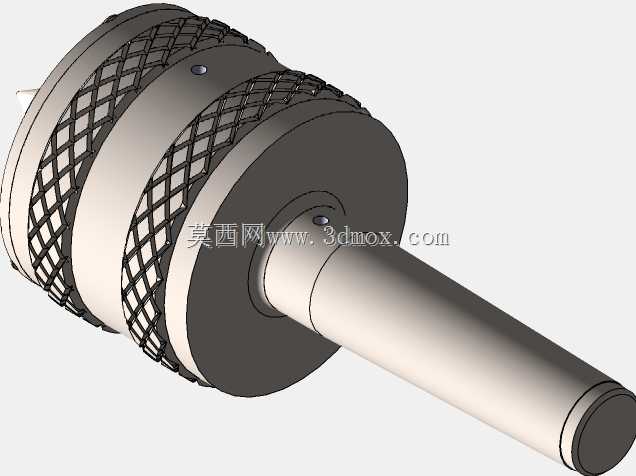

　　这款弹性回转顶尖主要适配普通卧式车床、数控车床的尾座安装位，也可在小型外圆磨床的工件架端作为辅助支撑使用，核心作用是在轴类、套类零件的回转加工过程中，从工件端面提供稳定的轴向顶紧支撑，抵消切削过程中径向切削力带来的工件挠曲变形，同时适配工件加工过程中因热伸长产生的轴向尺寸微量变化。从结构设计逻辑来看，整体采用内置轴承组的回转式结构，前端60°锥面的顶尖头与芯轴集成设计，芯轴通过多组角接触轴承与深沟球轴承组合支撑在外壳内部，可承受加工过程中的径向载荷与轴向顶紧力，顶尖部分随工件同步回转，避免固定顶尖与工件中心孔之间的滑动摩擦，无需在中心孔内持续加注润滑脂，就能支撑更高的切削线速度，适配高速精加工的工况需求。外壳中段设计有网纹滚花结构，

　　并非装饰用途，而是方便操作人员在安装调试时手动拧动顶尖，调整顶紧力的初始位置，也便于日常维护时拆卸外壳清理内部轴承的润滑脂残留。尾部的直柄安装轴采用标准莫氏锥度规格，可直接插入车床尾座的锥孔内实现快速定位安装，无需额外制作连接法兰，安装时只需清理尾座锥孔与顶尖柄部的杂物，推入后锁紧尾座套筒即可完成装夹，安装同轴度可控制在0.01mm以内，能满足多数精密轴类零件的加工精度要求。内置的弹簧加载结构是这款顶尖的核心设计点，弹簧预紧力经过匹配计算，当工件因切削热产生轴向伸长时，弹簧可被微量压缩，补偿轴向尺寸变化，避免顶尖与工件中心孔之间因顶紧力过大产生的工件弯曲变形、中心孔烧损，甚至顶尖断裂的问题，

　　同时弹簧的预紧力可始终保持顶紧力处于稳定区间，在断续切削、大进给量粗加工的工况下，也不会出现工件松动移位的情况。部分同结构的顶尖还支持顶尖头的快换，可根据工件中心孔的尺寸、形状更换不同规格的顶尖头，适配外螺纹端头、带内孔的特殊工件的顶紧需求，无需更换整支顶尖就能覆盖更多加工场景。从实际使用场景来看，除了常规的车床轴类加工，这类回转顶尖也可在圆磨床、花键铣床、齿轮加工机床上作为工件的辅助支撑使用，针对细长轴类零件的加工，搭配中心架使用时，可大幅降低工件的切削振颤，提升加工后的表面粗糙度与圆柱度精度。日常使用中需要注意，顶紧工件时的初始顶紧力不宜过大，避免弹簧被完全压缩失去补偿作用，加工前应检查顶尖的回转灵活性，若出现径向跳动超差、回转卡滞的情况，需及时拆开外壳更换轴承或补充润滑脂，避免影响加工精度。
