工业设备档位切换控制操作手柄结构

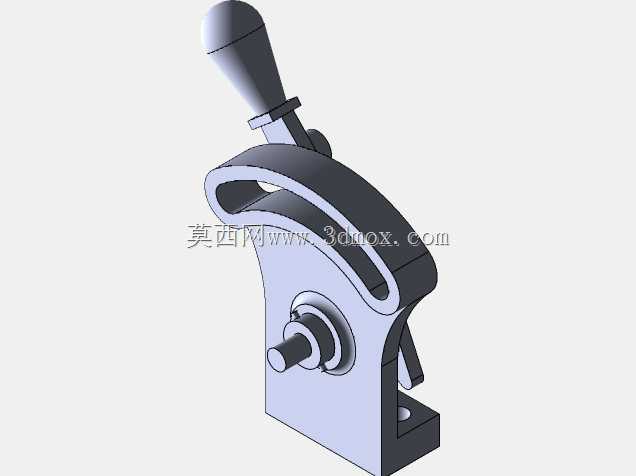

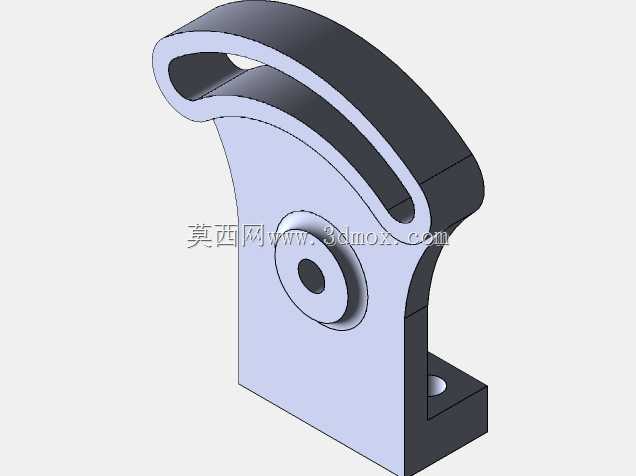

　　这类手动控制手柄多应用在中小型工业设备的操作端，常见于小型机床进给档位切换、输送线工位手动调速、专用设备工况模式切换等场景，是操作人员与设备机械结构直接交互的核心部件，相比电控按钮操作，这类纯机械结构的手柄具备档位反馈清晰、无电控延迟、抗干扰能力强的特点，在车间复杂电磁环境、油污粉尘较多的工况下仍能保持稳定的操作可靠性。从结构设计来看，该手柄采用立式握把搭配弧形限位导槽的布局，握把做了锥度收腰处理，顶端做圆弧过渡，贴合操作人员手掌握持的自然形态，长时间操作不易产生硌手的疲劳感，握把根部设置了轴销连接结构，可绕底部固定座的转轴做定角度摆动，摆动行程完全由弧形导槽的轮廓约束，导槽边缘做了多段定位缺口设计，对应不同的控制档位，

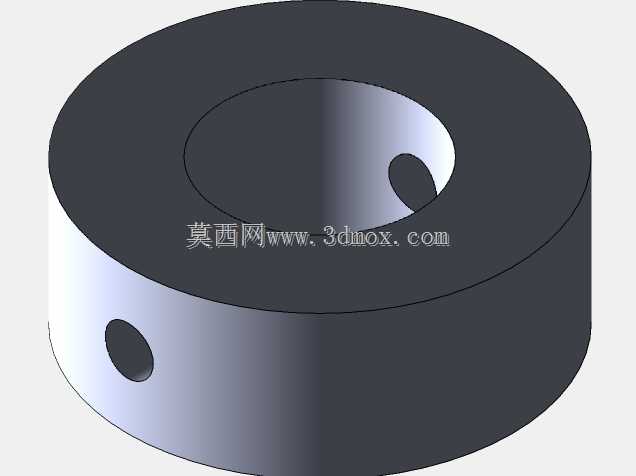

　　扳动到对应档位时，手柄根部的弹性顶销会卡入缺口，形成清晰的档位吸入感与锁止力，避免设备运行过程中因振动出现手柄移位、档位脱开的问题。底部安装座采用直板带凸台的结构，中心设置了伸出的动力输出轴，手柄摆动时会通过内部的拨叉结构带动输出轴转动，输出轴端可外接连杆、凸轮或者液压阀拨杆，将手柄的摆动动作转化为设备内部机构的动作切换，安装座底部预留了两个螺栓过孔，可直接固定在设备的操作面板或者机架安装面上，安装时需要预留握把摆动的空间边界，左右方向的摆动余量需比导槽总行程多留出10mm左右的安全间隙，避免握把摆动时与周边的护罩、按钮等部件产生干涉。设计过程中重点考虑了操作力的匹配，弹性顶销的弹簧刚度经过调校，

　　单手握持扳动的操作力控制在15N到25N之间，既不会因为操作力过小导致误触碰移位，也不会因为力值过大增加操作人员的操作负担，导槽的所有转角位置都做了R3以上的圆角过渡，避免应力集中导致导槽边缘在长期扳动过程中出现磨损、崩边的问题，所有活动连接位置都预留了润滑脂存储间隙，日常维护时可直接从轴销缝隙注入润滑脂，降低长期使用的磨损量，延长部件的整体使用寿命。
