十字轴式刚性万向节传动结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:583780
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计
  • 十字轴式刚性万向节传动结构设计

  在各类需要变角度传递旋转扭矩的机械传动场景中,十字轴式万向节是应用极为广泛的基础连接件,它能在两轴轴线不共线、存在工作角度偏差的工况下,持续可靠地完成动力传输,常见于汽车转向传动、工业设备传动轴系、农机传动机构、机床进给传动单元等场景中,解决安装偏差、工作过程中部件相对位移带来的轴系不同心问题,避免刚性轴强行对接出现的轴件弯曲、轴承憋劲、传动卡滞甚至断裂的故障。

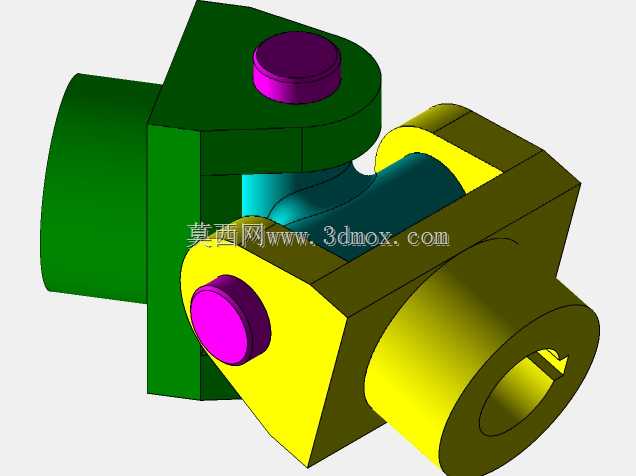

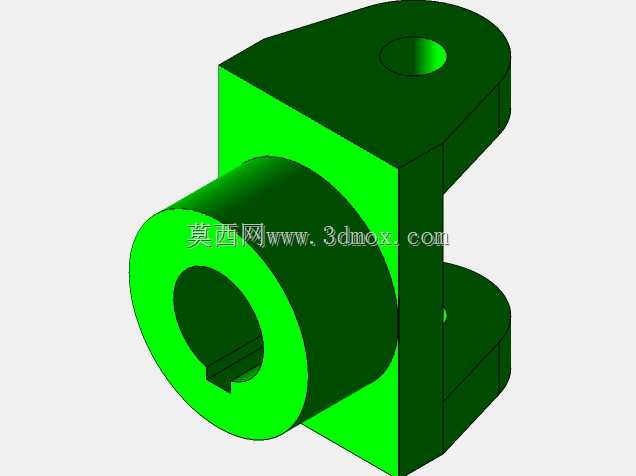

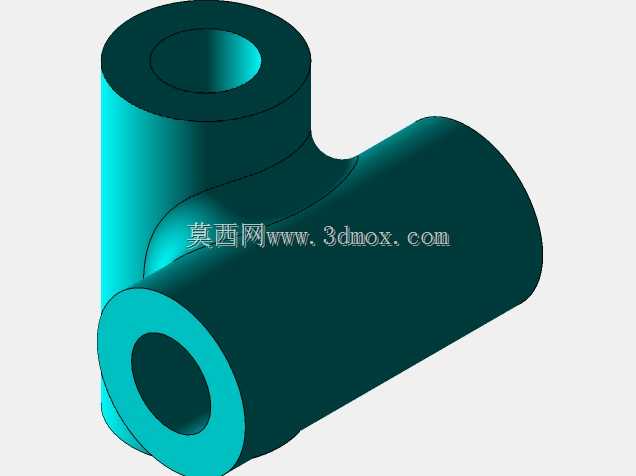

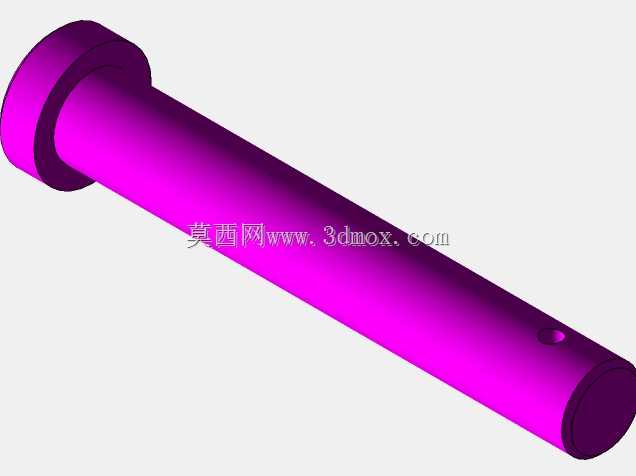

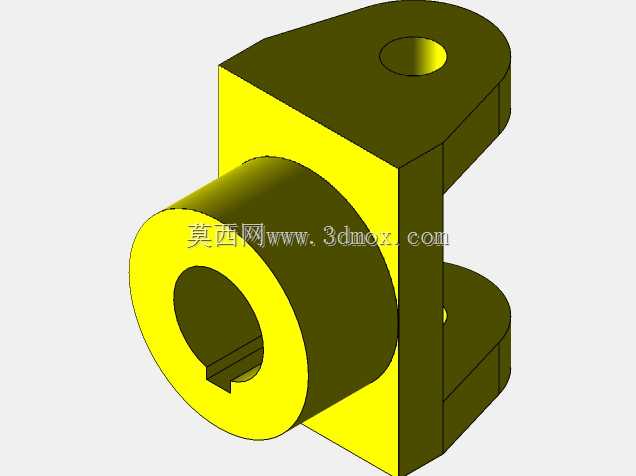

  这个万向节结构采用成对铰链配合十字轴的核心布局,两个叉形接头分别对接待连接的两根轴端,十字轴作为中间传动件,四个轴颈分别嵌入两个叉头的安装孔内,配合轴套实现转动自由度,允许两连接轴之间存在一定范围的夹角偏移,工作过程中两轴的角度可在允许范围内动态变化,不会中断扭矩传递。设计时首先要明确额定传递扭矩的上限,根据应用场景的负载匹配十字轴的轴颈直径、叉头的截面厚度,避免过载时叉头变形或者十字轴颈断裂;其次要考虑工作时的最大允许夹角,普通单十字轴万向节的两轴夹角一般控制在15°到20°范围内,夹角过大会导致传动效率骤降、磨损加剧,这一参数直接决定了叉头的开口深度和避让尺寸,防止大角度转动时两个叉头发生结构干涉。

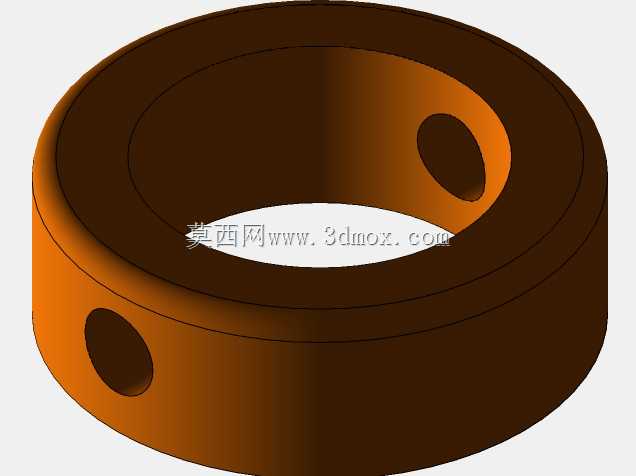

  从安装边界来看,两个轴端的对接孔采用同轴通孔设计,可通过键连接、顶丝固定或者过盈配合的方式与外接轴完成装配,安装时需要保证十字轴的四个轴颈转动灵活,无卡滞旷量,轴端的密封结构可阻挡外界粉尘、碎屑进入铰接摩擦面,延长部件的使用寿命。需要注意的是单十字轴万向节属于不等速传动结构,主动轴匀速转动时从动轴会存在周期性的转速波动,在对转速同步性要求高的传动场景中,通常会成对使用双万向节结构,通过合理布置中间轴的角度,抵消转速波动实现等速传动,而单万向节更多应用在对转速波动不敏感、或者角度补偿量不大的传动位置。

  建模过程中需要重点关注铰接位置的配合间隙,既要保证转动顺畅无过盈卡滞,也要控制间隙量避免出现过大的传动回差,叉头与十字轴的接触面需要做适当的圆角过渡,减少应力集中,提升部件的抗疲劳强度,轴端的固定结构要保证锁紧可靠,避免正反转切换时出现轴件松脱的问题。
