滚齿磨齿工序用齿轮定位装夹夹具

项目分类:工装 发布时间:2022-03-16 ID:583783
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具
  • 滚齿磨齿工序用齿轮定位装夹夹具

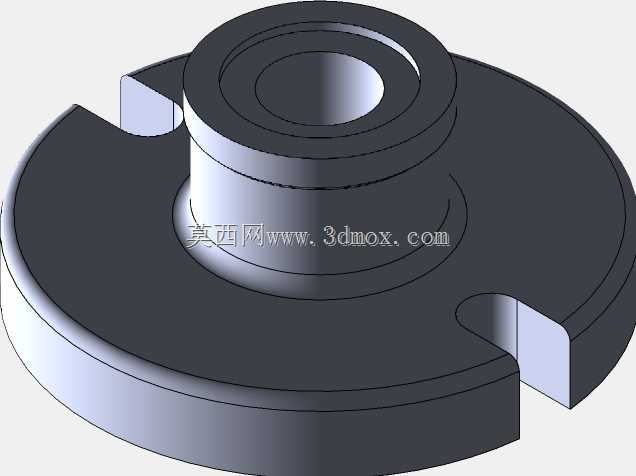

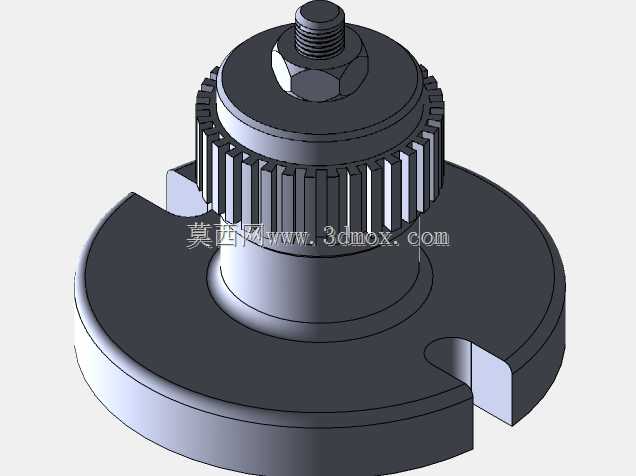

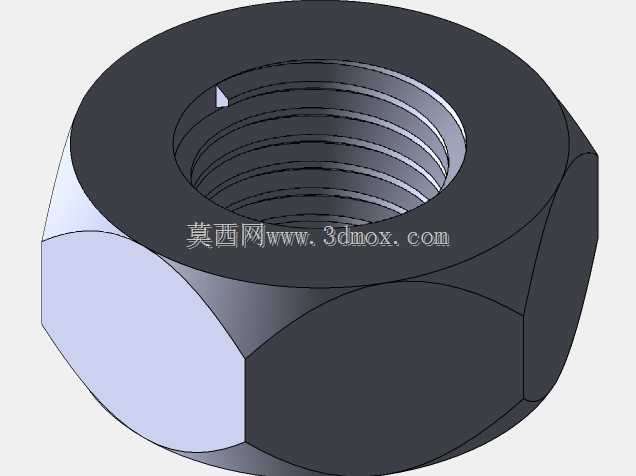

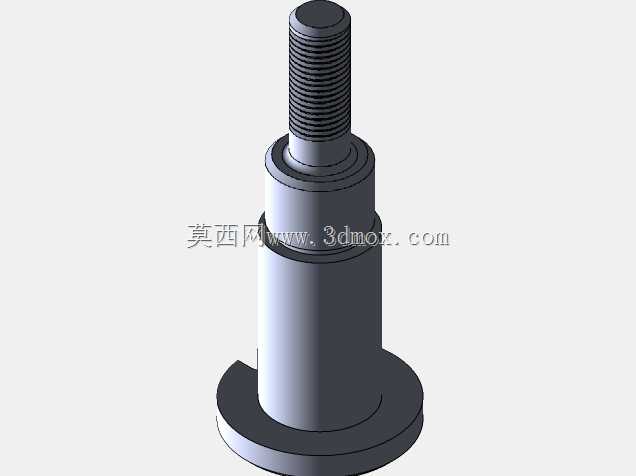

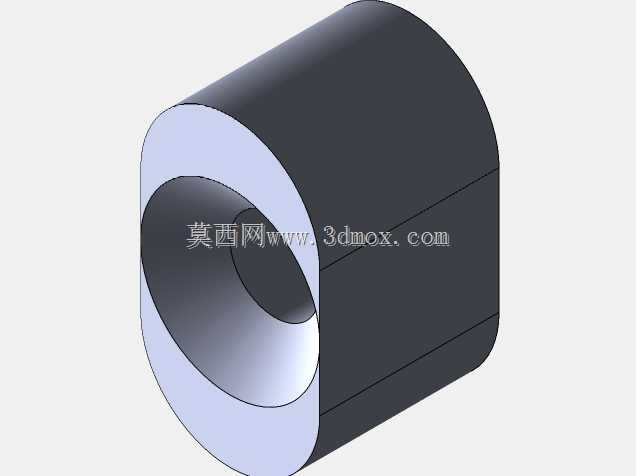

  在齿轮加工全流程里,滚齿、成形、剃齿、磨齿这几道核心工序的装夹精度,直接决定最终齿形公差、齿向偏差与周节累积误差,这款夹具正是针对圆柱齿轮类零件的多工序加工定位需求设计。从结构上看,底座采用带缺口的圆盘式安装结构,安装时可直接嵌入机床工作台的T型槽定位凸台,缺口设计既可以快速完成周向防转定位,也能在加工结束后快速避让取件空间,不需要完全松开所有压紧螺栓就能完成工件装卸,能有效缩短单工序辅助装夹时间。底座上方的定位轴颈与齿轮内孔采用小间隙配合设计,配合公差控制在H7/g6区间,既保证工件装拆顺畅,又能控制径向定位误差在0.01mm以内,避免装夹偏心带来的齿圈径向跳动超差。顶部的压紧结构采用六角螺母加螺纹段的设计,

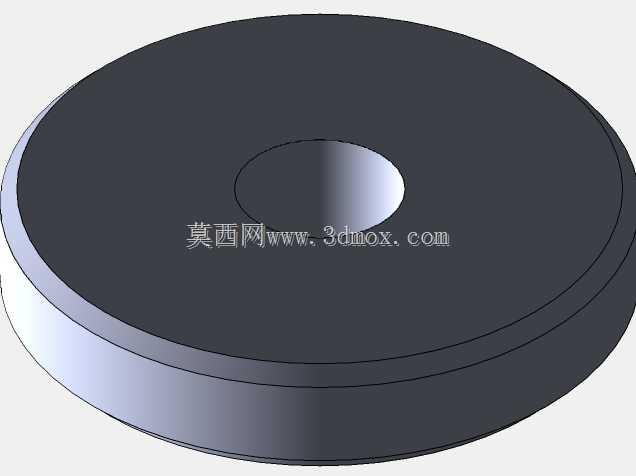

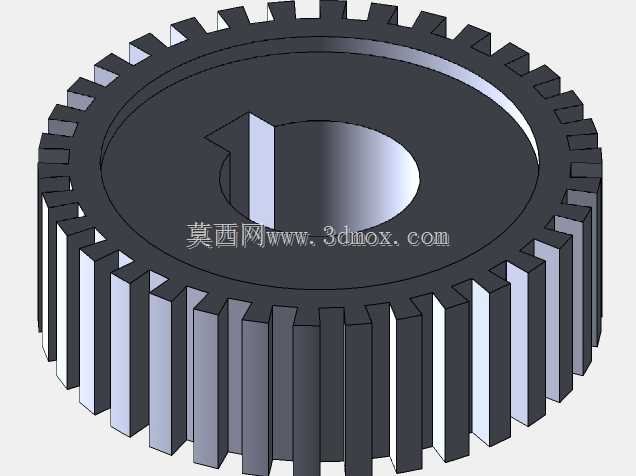

  螺纹段与定位轴颈同轴度控制在0.008mm以内,压紧时螺母端面与齿轮上端面贴合,压紧力沿轴向均匀传递,不会对齿轮薄壁结构造成额外的装夹变形,适配不同厚度的齿轮加工时,只需要更换对应厚度的调整垫片即可,不需要更换整套夹具主体。中间带齿的限位结构并非传动结构,而是用于夹具自身与机床主轴的周向联动,避免重切削工况下夹具与主轴出现相对转动,保证加工过程中传动链的刚性。设计时特意将夹具整体重心控制在安装面中心位置,高速磨齿工况下的动平衡余量控制在G2.5等级以内,不会因为夹具自身偏心带来加工振纹。底座的安装边界直径适配常见的滚齿机、磨齿机工作台接口,不需要额外制作过渡连接板就能直接安装使用,底部的定位止口深度控制在12mm,既保证安装贴合度,

  又不会因为止口过深造成拆卸困难。实际使用中,这款夹具可以覆盖模数1到模数6的直齿、斜齿圆柱齿轮装夹需求,针对带台阶的齿轮结构,定位轴颈可以做成台阶式结构避让齿轮下端的凸台,避免装夹时出现虚压。顶部的螺纹段预留足够的锁紧行程,即使加装多件调整垫圈也能保证螺母有足够的锁紧牙数,避免加工过程中螺母松动造成工件报废。夹具的所有定位面都做了淬火处理,硬度达到HRC58-62,长期使用不会因为磕碰、磨损造成定位精度下降,日常维护只需要定期清理定位面的切屑、切削液残留即可,不需要复杂的校准流程。
