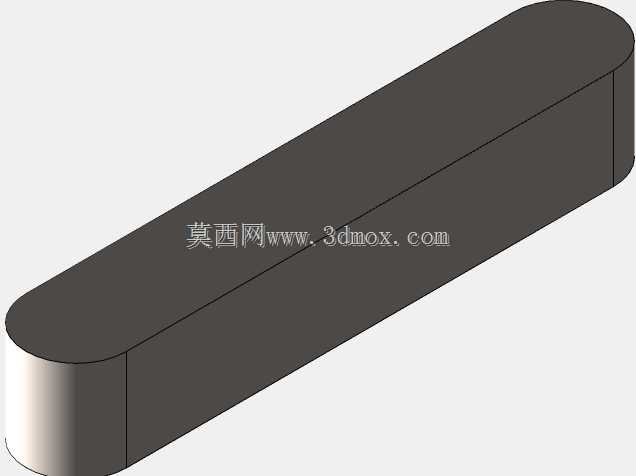

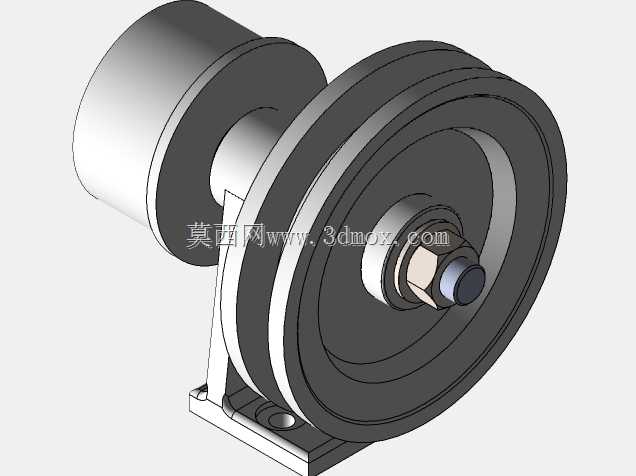

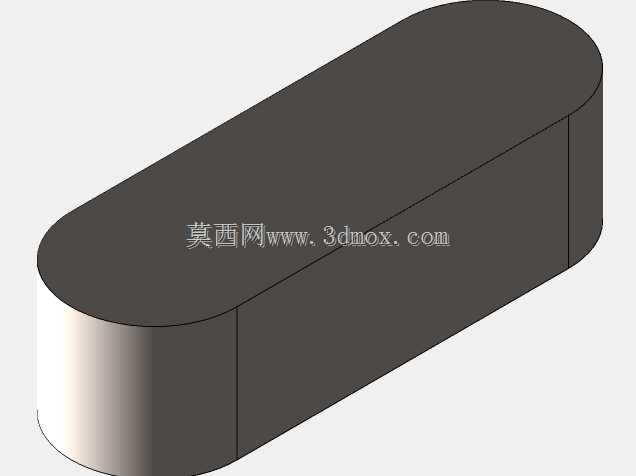

这套传动结构主要面向小功率动力传输场景设计,常见于小型代步车辆、轻型输送设备的动力输出端,承担动力换向、扭矩传递以及带轮张紧支撑的核心作用。从实际应用场景来看,这类结构多布置在动力源与执行端之间的紧凑安装空间内,需要兼顾传动效率与安装维护的便捷性,因此在结构设计阶段就充分考虑了装配公差的适配性,带轮与轴的配合采用过渡配合加键槽周向固定的方式,既保证大扭矩传递时不会出现周向打滑,也能在后期维护时顺利拆解更换易损件。

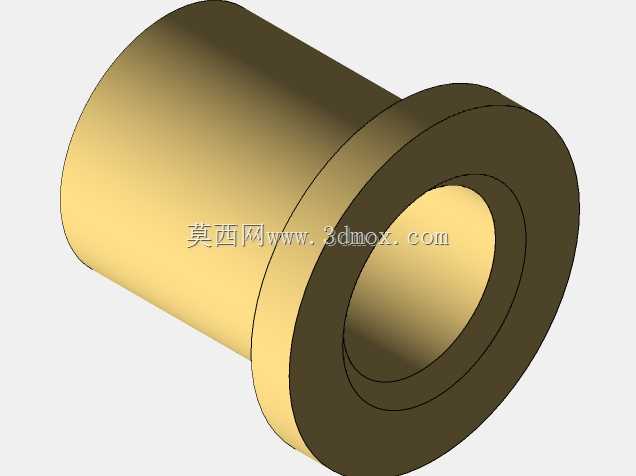

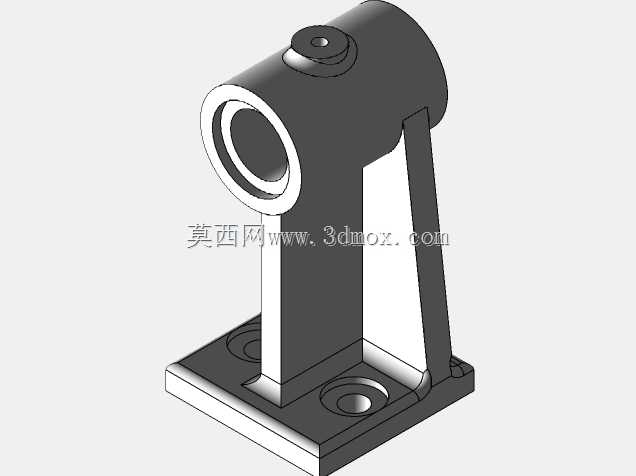

从功能特性上看,该结构集成了带轮传动的缓冲吸震优势与刚性轴的扭矩传递能力,输入端的连接座可直接适配常规动力输出轴的安装尺寸,不需要额外加装转接法兰,减少了传动链上的零件数量,也就降低了整体故障概率。支撑座采用一体式铸造成型的支座结构,底部预留两个对称的安装通孔,安装时可通过螺栓直接固定在设备的安装基板上,安装孔的中心距按照常规轻型传动设备的通用安装边界设计,适配多数现有安装位的尺寸要求,不需要对原有设备基座做额外改造。

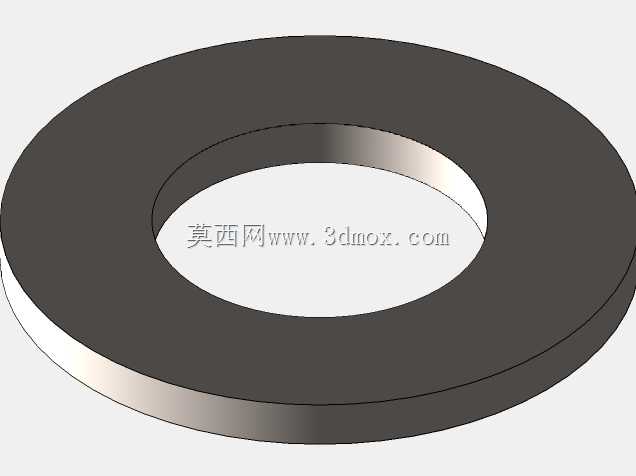

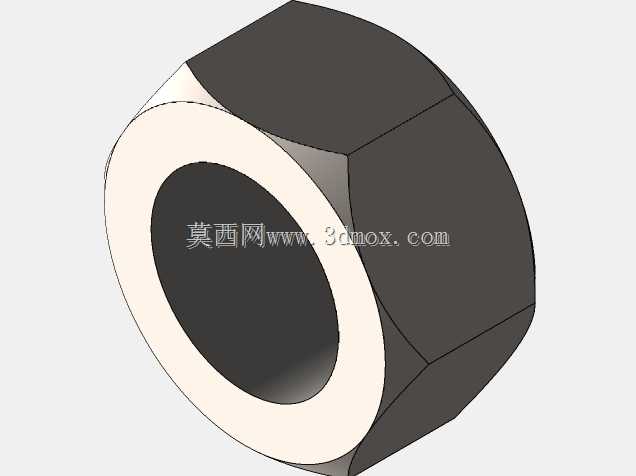

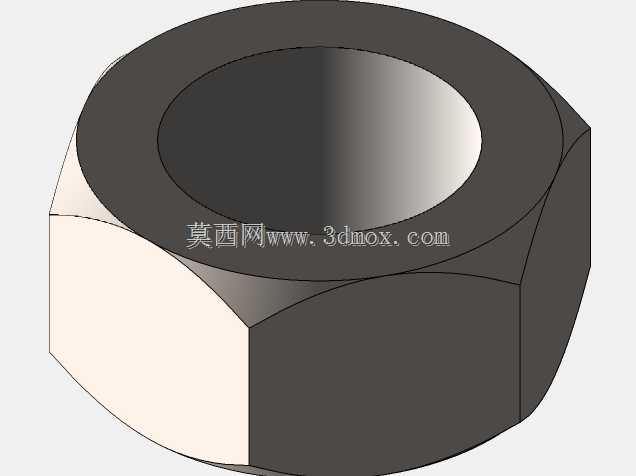

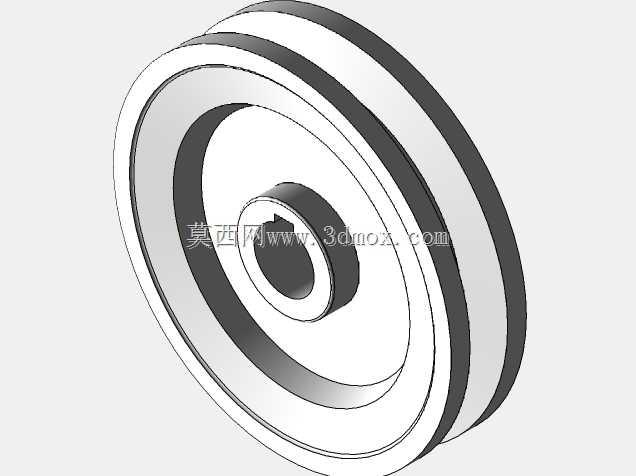

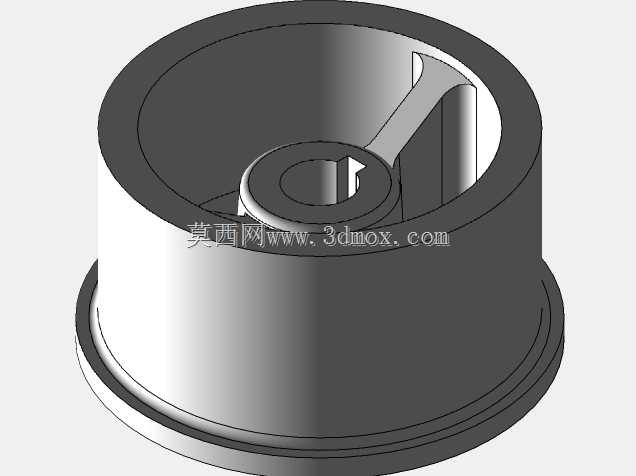

设计思路上优先考虑了工况适配性,带轮的轮槽尺寸匹配常用V型带的规格,轮缘做了倒角处理,避免皮带运转时出现边缘磨损;轴端的锁紧结构采用螺母加止动垫片的组合,能在设备长期振动的工况下防止锁紧件松脱,保证带轮的轴向定位精度。轴的直径变化处都做了圆角过渡处理,减少应力集中,提升轴件的疲劳寿命,适配长期连续运转的使用需求。
外形尺寸方面,整体结构的轴向总长度控制在适配小型设备安装舱的范围内,带轮的最大外径满足常规传动比的设计要求,不会与周边的设备壳体、管线产生运动干涉;支撑座的高度经过匹配计算,保证带轮的中心高与动力输出端、负载端的带轮中心高处于同一平面,减少皮带的偏磨风险。实际使用时,动力从输入端传入后,通过轴体传递到带轮上,再通过皮带将动力输送至执行端,支撑座内部的轴承位预留了标准轴承的安装空间,可根据载荷大小选配不同承载等级的深沟球轴承,兼顾成本与性能需求,整体结构没有冗余设计,每个部件都承担明确的功能,装配逻辑简单,适合批量生产与现场快速维护。
