带手动操作结构的弹簧式减压阀结构设计

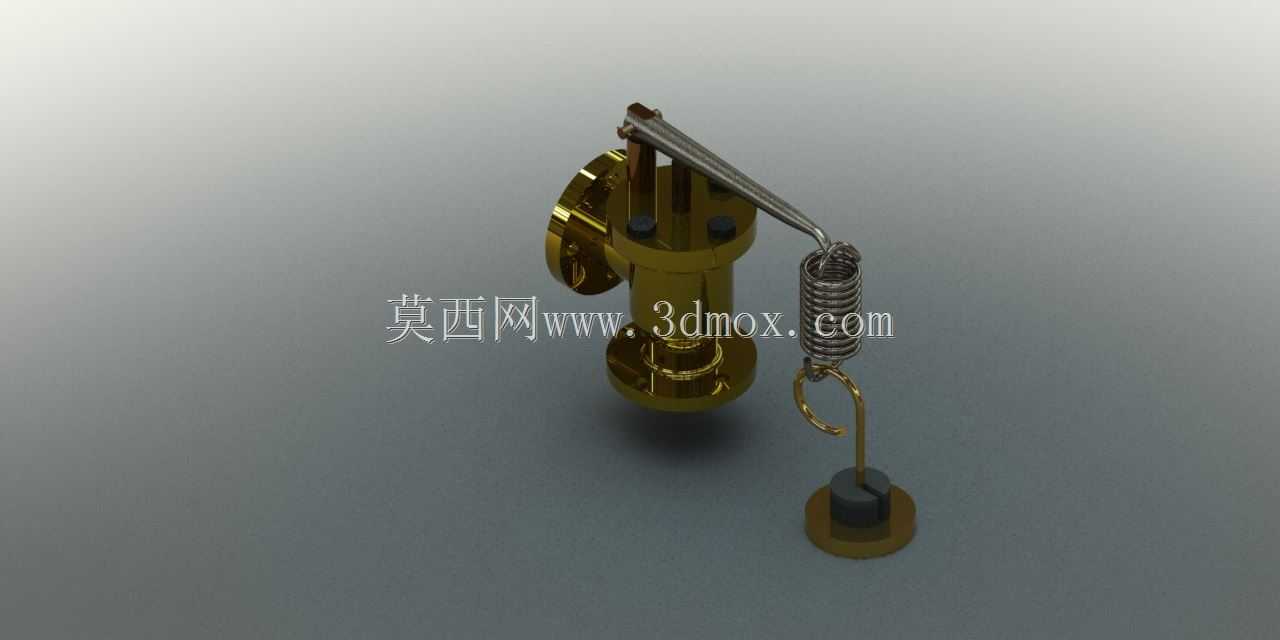

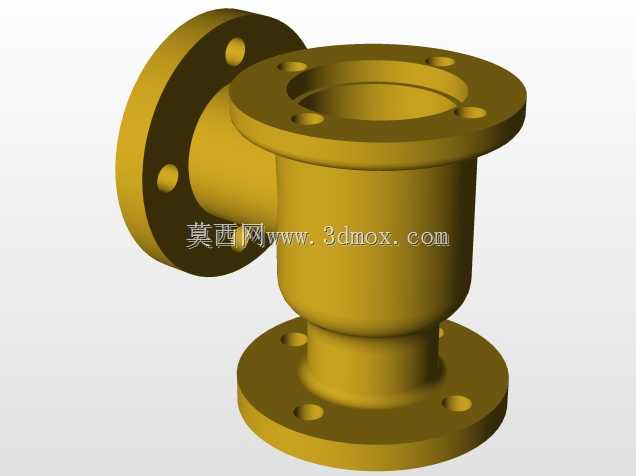

　　这款弹簧式减压阀的结构设计，核心围绕管路系统的压力稳定需求展开，在民用供水、工业流体输送、小型蒸汽管路等场景中都有广泛适配空间，主要作用是将上游侧的较高入口压力，通过弹簧预紧力与阀瓣启闭的动态平衡，稳定输出至下游管路设定的压力值，避免下游设备因压力超阈值出现密封失效、管路爆裂或者元器件损坏的问题。从结构设计思路来看，模型完整还原了角式法兰连接的阀体主体，顶部的杠杆式手动操作结构并非常规减压阀的标配，这个结构可以在设备检修、管路泄压或者紧急工况下，手动强制顶开阀瓣实现快速卸压，弥补了纯自动调压结构在应急操作上的不足。阀体侧部的法兰接口按照常规中低压管路的连接尺寸做了等比例还原，法兰端面的密封槽、螺栓孔位都做了细节建模，

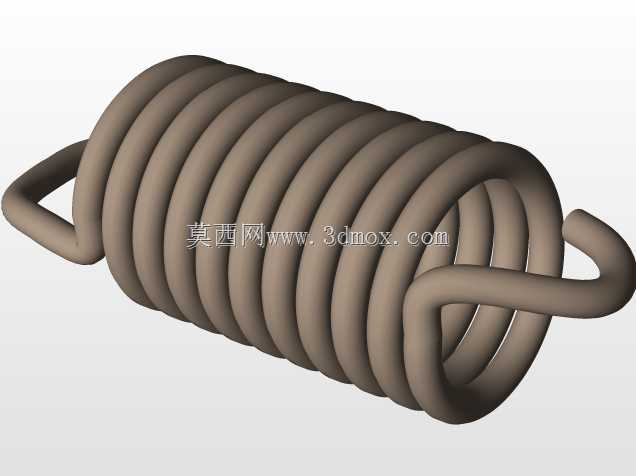

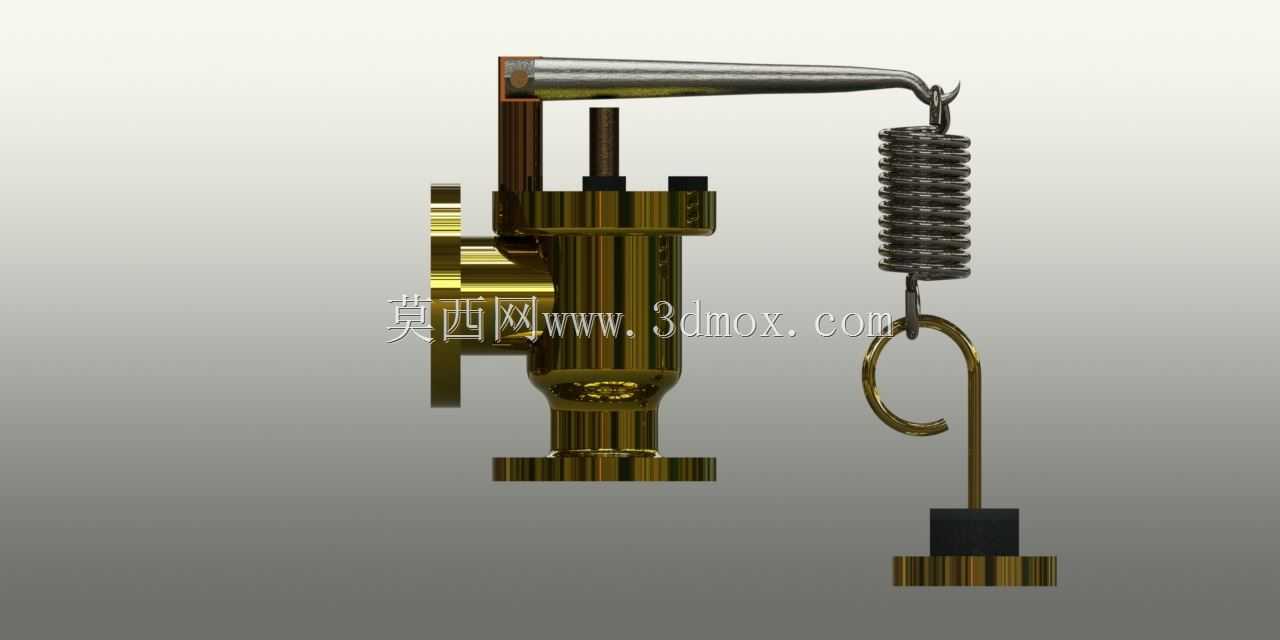

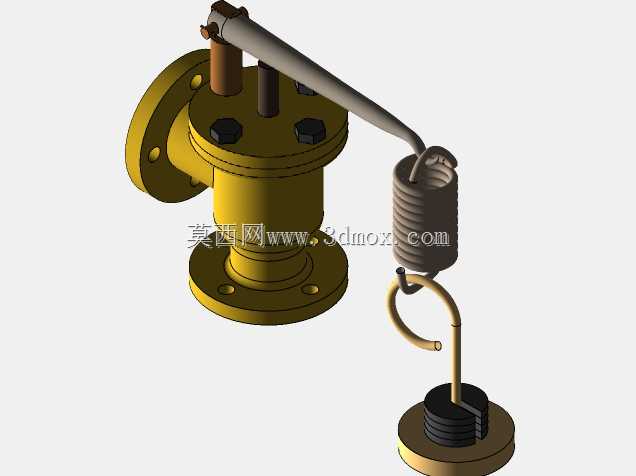

　　安装时可以直接匹配同通径的管路法兰，不需要额外做接口适配。阀体下部的阀座密封面采用锥面配合结构，相比平面密封能在低压差工况下获得更好的密封性能，减少内漏风险。中部的弹簧腔结构做了可视化的拆分设计，调压弹簧的预紧压缩量可以通过顶部的调节螺母调整，对应不同的出口压力设定值，建模时弹簧的有效圈数、两端并紧磨平的结构都做了还原，能直观看到弹簧力传递到阀瓣的力臂路径。配套的外置弹簧挂钩与重锤式辅助结构，是针对特定低压工况做的附加设计，当管路需要极低的稳定输出压力时，仅靠内置弹簧的力值调节精度不足，通过外置重锤的重力辅助，可以进一步降低调压下限，同时提升压力波动时的响应稳定性。安装边界方面，阀体的垂直安装高度、法兰接口的中心距、

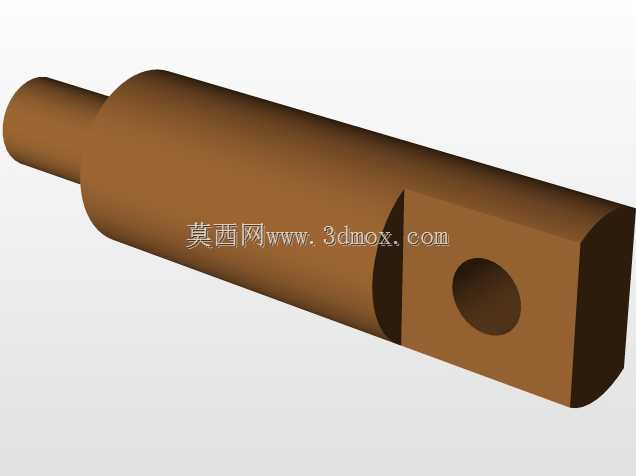

　　手动杠杆的操作回转半径都在模型中做了1:1的尺寸还原，设计选型时可以直接核对安装空间，避免出现操作空间不足、与周边管路元器件干涉的问题。整个模型的装配关系完全按照实际产品的装配顺序搭建，阀杆与导向套的配合间隙、弹簧与腔体内壁的安全间隙都符合机械设计的公差要求，不管是用于教学演示结构原理，还是作为同类产品改型设计的参考基底，都能直接提取结构特征做二次调整，不需要重新从零搭建基础阀体结构。
