透明壳体多级平行轴齿轮传动结构

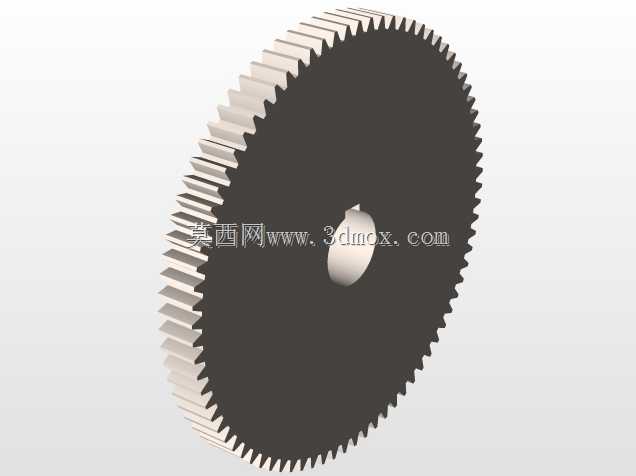

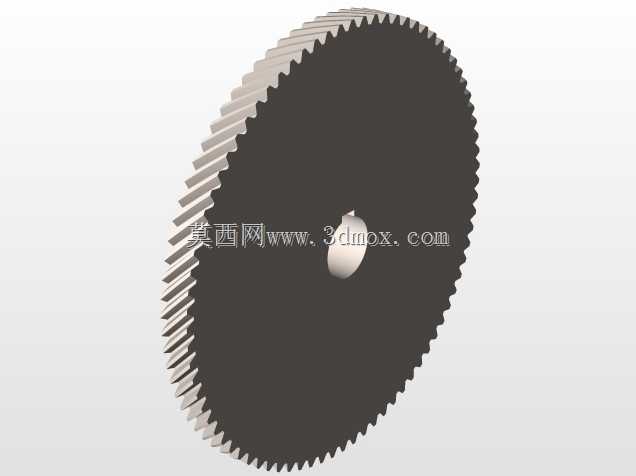

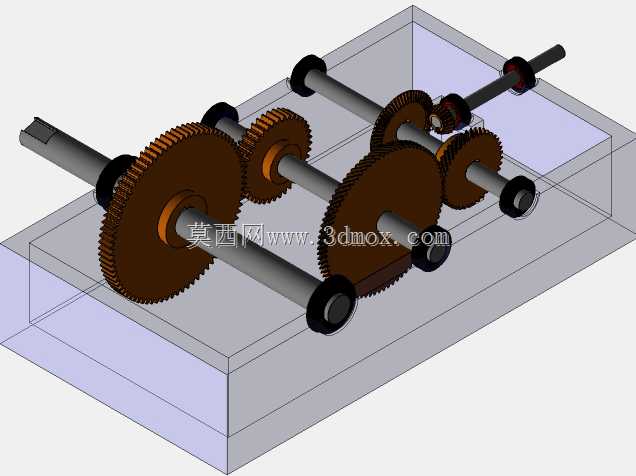

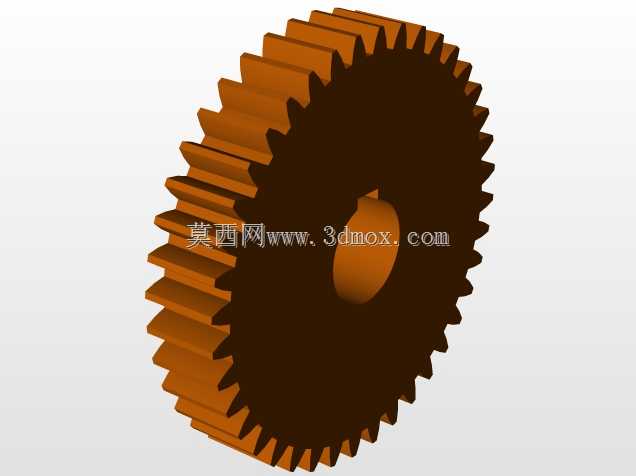

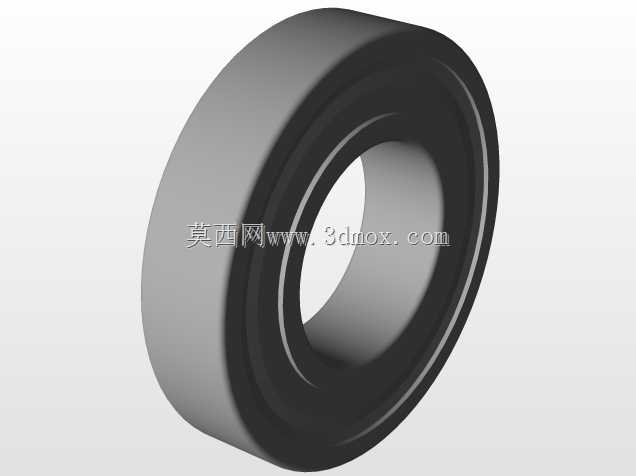

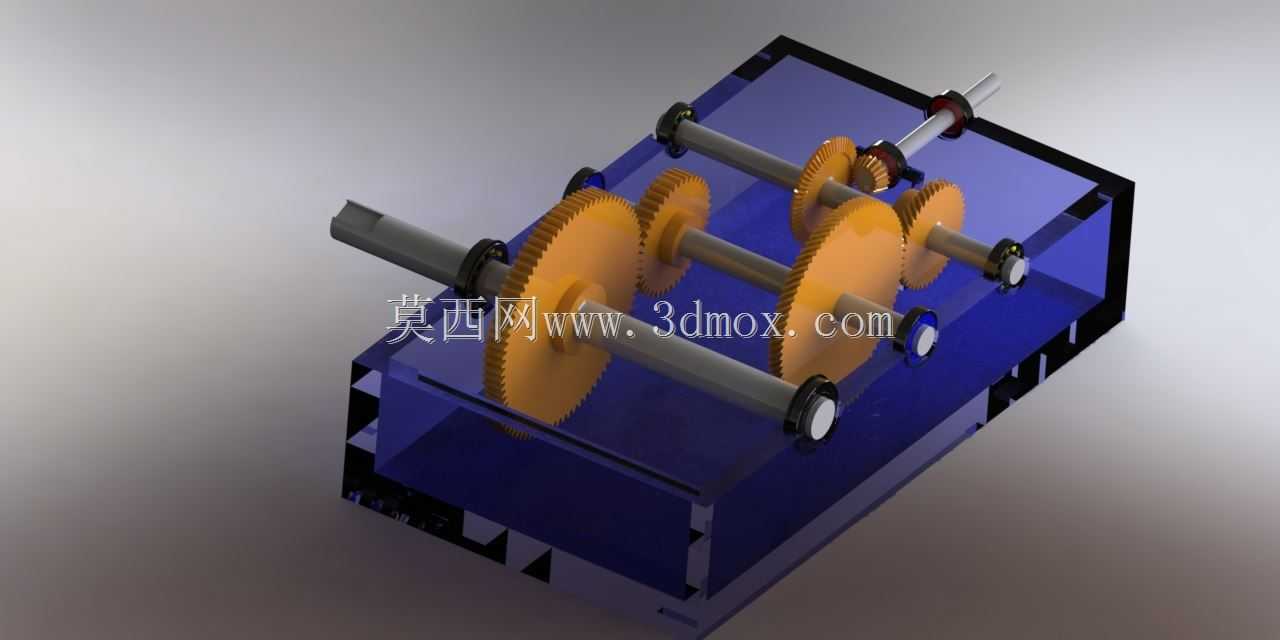

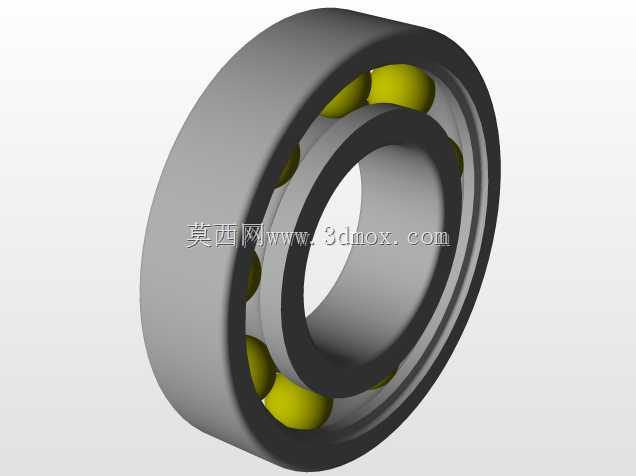

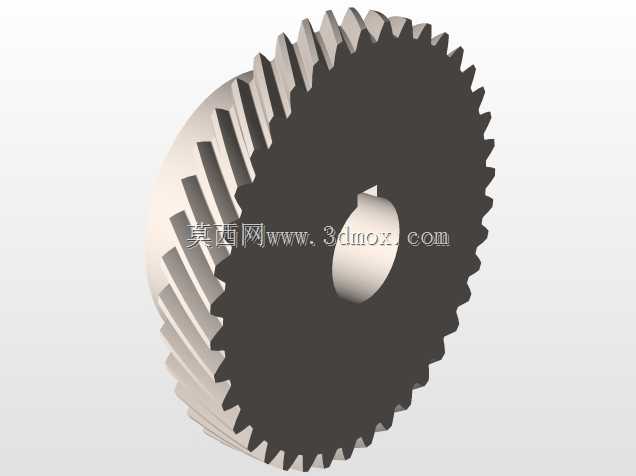

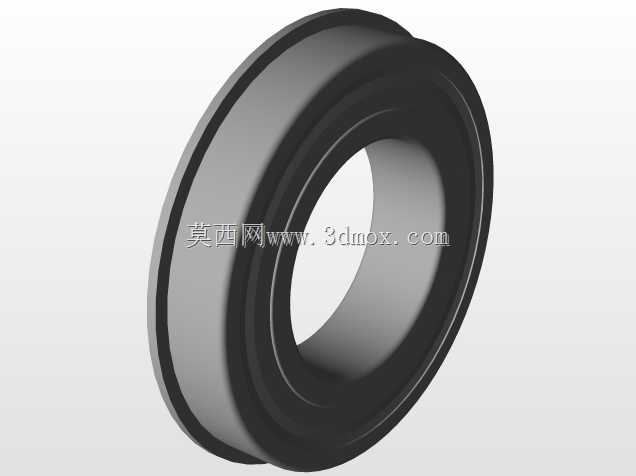

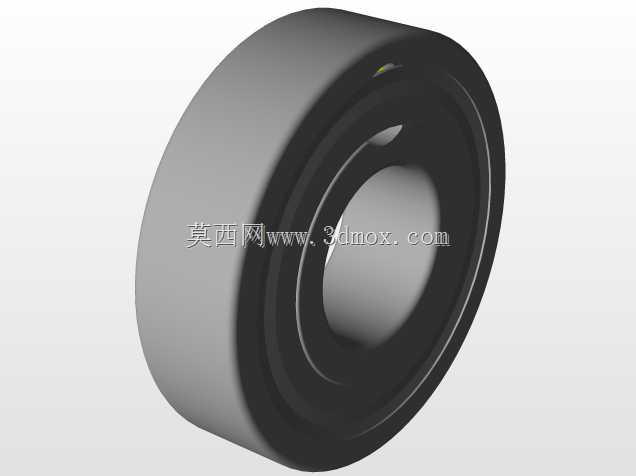

　　这套平行轴齿轮传动结构采用透明可视化壳体设计，日常多用于教学演示、小型实验台动力传递以及低速轻载设备的变速单元搭建，能让使用者直观观察不同齿数齿轮的啮合过程、转速变化规律，也可作为传动原理验证的实物参照，帮助设计人员快速核对传动比匹配逻辑。从结构布局来看，四根平行布置的传动轴沿箱体长度方向错落排布，轴系两端通过带衬套的支撑座固定在箱体内壁，既保证轴系转动时的同轴度，也能抵消齿轮啮合产生的径向载荷，避免轴系运行中出现窜动。不同齿数的圆柱直齿轮依次啮合排布，从输入轴到输出轴通过齿数差实现多级减速，每一级齿轮的啮合位置都经过错位调整，避免相邻齿轮发生运动干涉，齿轮与轴之间采用键连接传递扭矩，轴端设置限位挡圈防止齿轮轴向滑移。

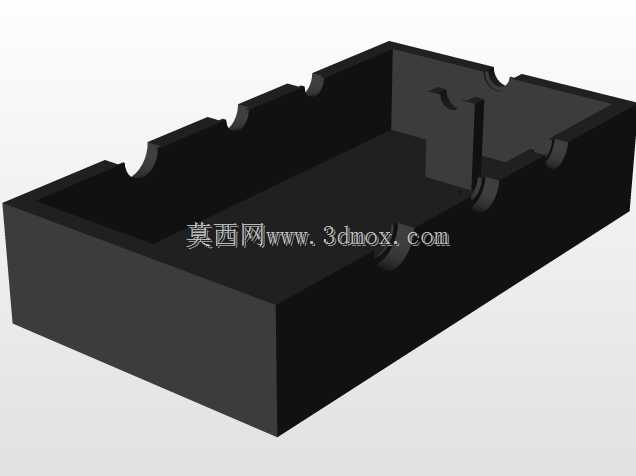

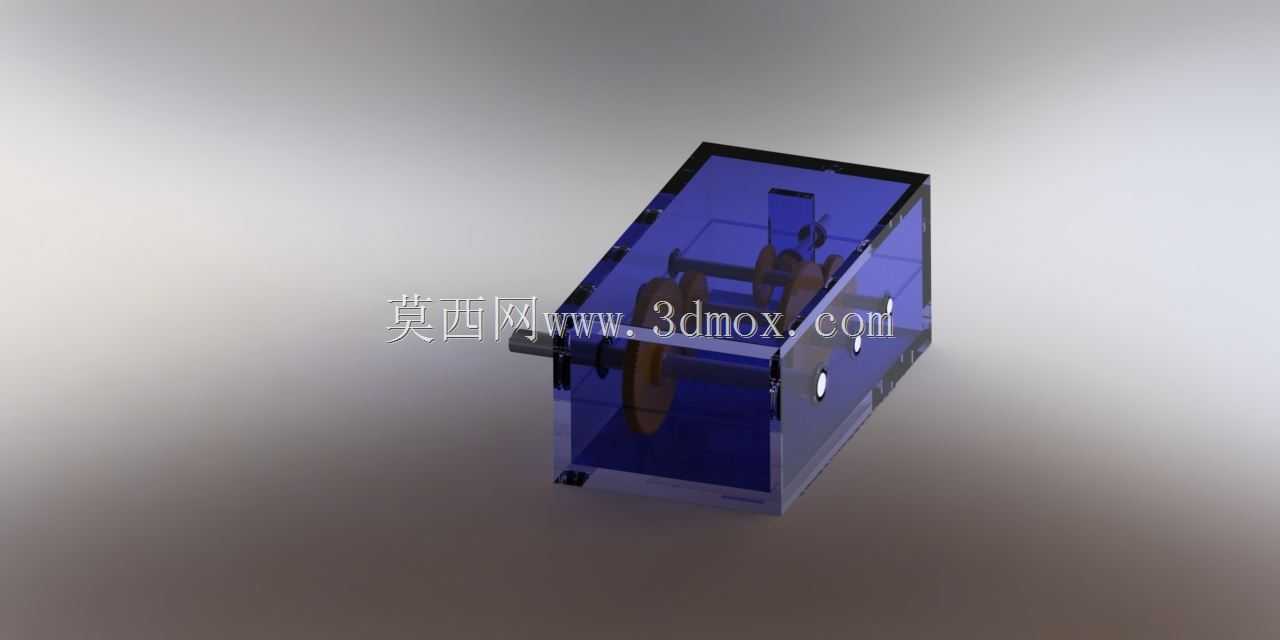

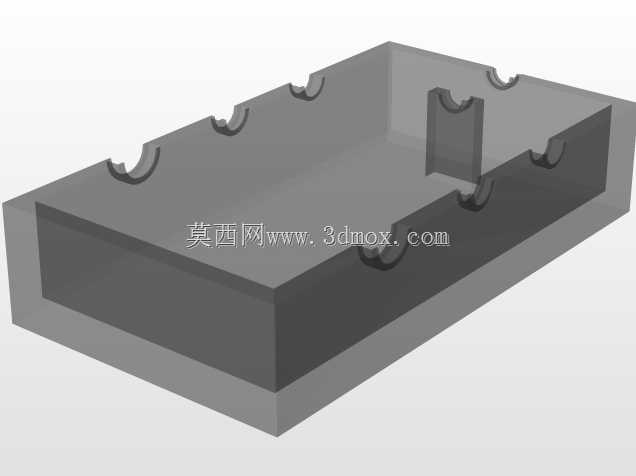

　　设计过程中优先考虑了传动平稳性，齿轮的齿宽、模数按照传递扭矩的常规区间匹配，相邻轴的中心距严格按照齿轮啮合的标准中心距计算，保证齿面接触面积均匀，减少偏磨情况出现。透明箱体采用拼接式结构，侧壁预留轴系安装孔，孔位与轴套的配合公差控制在过渡配合区间，既方便装配时轴系整体装入，也能避免运行过程中粉尘进入啮合区域。安装边界方面，箱体底部为平整安装面，可直接通过螺栓固定在设备安装基板上，输入输出轴的伸出端长度统一，方便对接外部动力源与负载，轴端的连接尺寸符合常规小型传动件的对接标准，不需要额外加工转接件即可完成装配。实际使用中，这套结构可根据需求更换不同齿数的齿轮调整传动比，透明壳体也方便日常检查齿面磨损、润滑脂分布情况，不需要拆解箱体就能判断传动部件的运行状态，适合用于对传动过程可视化有要求的场景，也能作为小型非标设备的变速模块直接集成，减少从零开始设计传动结构的周期。
