块状花纹越野轮胎简易结构设计

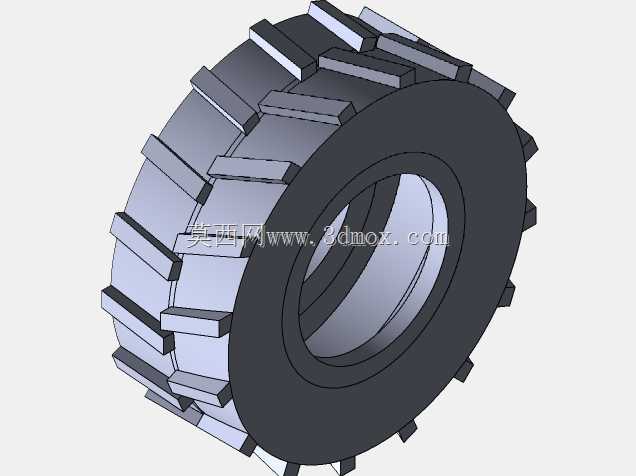

　　这款块状花纹轮胎的设计，最初是针对非铺装路面作业的小型行走设备做的适配方案，常见于小型农用作业机具、厂区短途转运的非道路电动车辆、户外巡检小型机器人的行走端，这类场景下普通光面轮胎或者浅花纹轮胎很容易在泥泞、碎石、松散沙土路面出现打滑空转，甚至陷车无法行进的问题，所以花纹结构的设计优先级首先放在抓附性能上。从结构来看，轮胎整体分为胎面、胎侧、胎圈安装位三个核心部分，胎面的块状花纹采用等距周向排布，每一块花纹块都做了直角凸起结构，花纹块的高度占胎面总厚度的三分之一左右，这个比例既可以保证花纹块嵌入松软路面的深度足够，提供足够的纵向牵引力与侧向防滑力，也不会因为花纹过高导致高速行驶时胎面形变量过大、出现异常磨损或者花纹块断裂的问题。

　　设计过程中首先确定的是胎圈的安装边界尺寸，胎圈的内径直接匹配常用的4英寸小型轮毂，安装配合面做了轻微的过盈设计，保证充气后轮胎与轮毂之间不会出现相对滑动，避免行驶过程中漏气或者轮胎脱圈的风险。胎侧部分做了圆弧过渡的厚度渐变设计，靠近胎圈的位置厚度更大，用来承受轮毂安装时的挤压应力以及行驶过程中来自路面的侧向冲击力，靠近胎面的位置厚度逐渐减薄，保留足够的弹性形变量，在经过碎石或者凸起路面时可以通过胎侧的形变缓冲一部分震动，减少传递到车架上的冲击载荷。胎面的花纹块之间预留了足够宽度的排泥槽，当车辆在泥泞路面行驶时，嵌入花纹间隙的泥土可以在轮胎转动的离心力作用下顺着排泥槽快速甩出，不会出现花纹被泥土填满失去抓地力的情况，

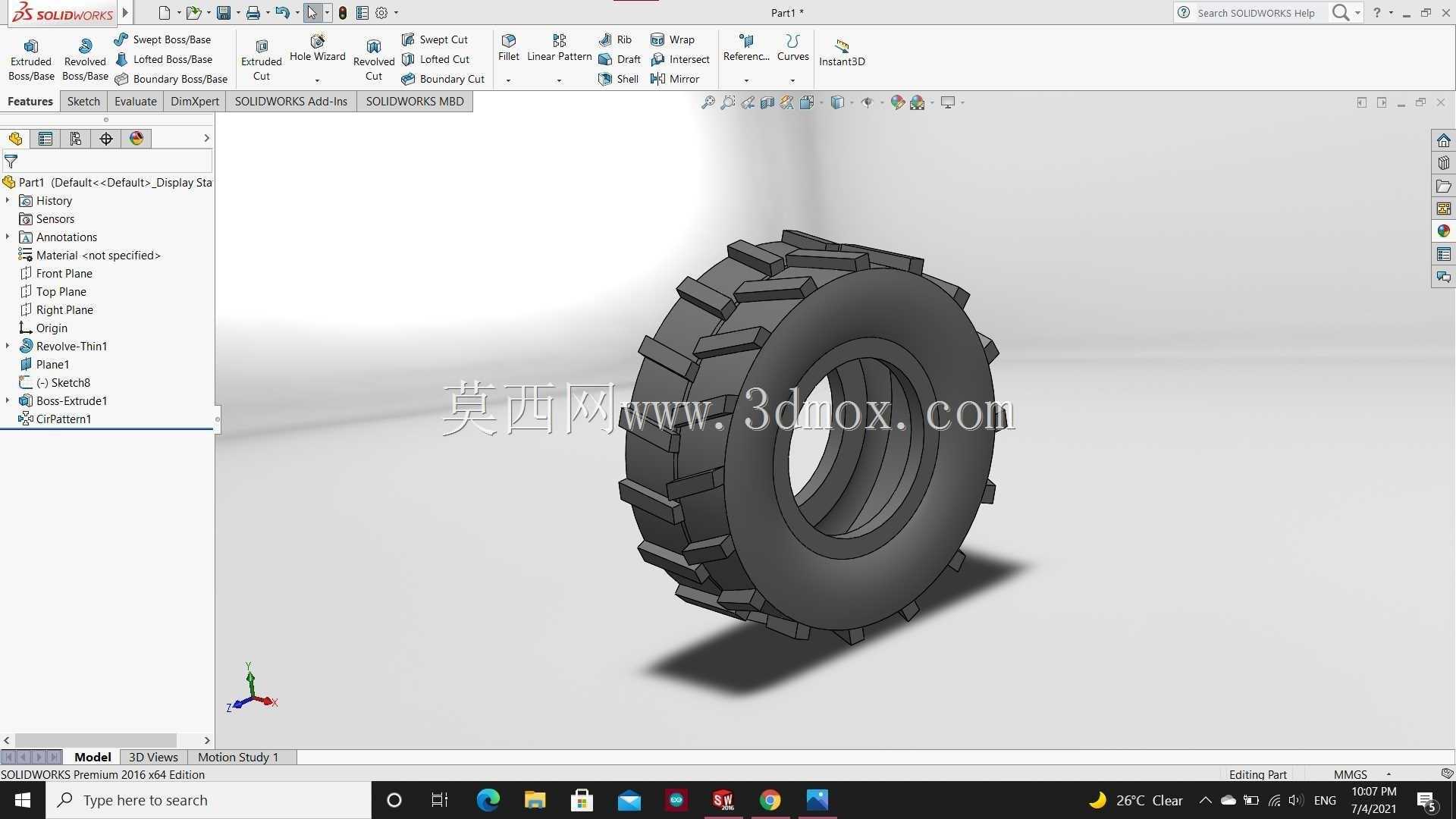

　　这一点和公路用轮胎的细密花纹设计逻辑完全不同，公路胎更侧重静音与排水，而这类非道路用轮胎的排泥、排石性能是核心指标。另外在建模过程中，花纹块的排布做了周向均匀阵列，相邻两列花纹块之间错开半个节距的位置，避免行驶过程中同一时刻多个花纹块同时接触地面产生规律性的震动，提升行走过程的平顺性。胎体的内部轮廓做了等壁厚的腔体设计，适配常规的充气压力范围，不会出现局部应力集中导致的胎体鼓包问题，安装时只需要将胎圈卡入对应轮毂的卡槽，充气到额定压力即可完成装配，不需要额外的固定结构，适配性较强，可以覆盖多数小型非道路行走设备的行走轮选型需求。
