铰接式孔克尔万向传动接头结构

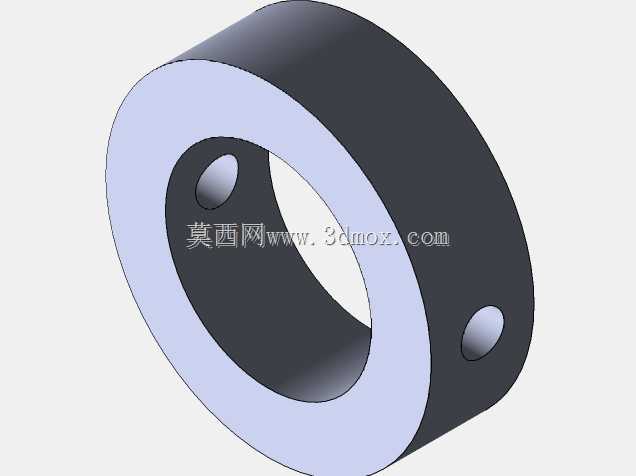

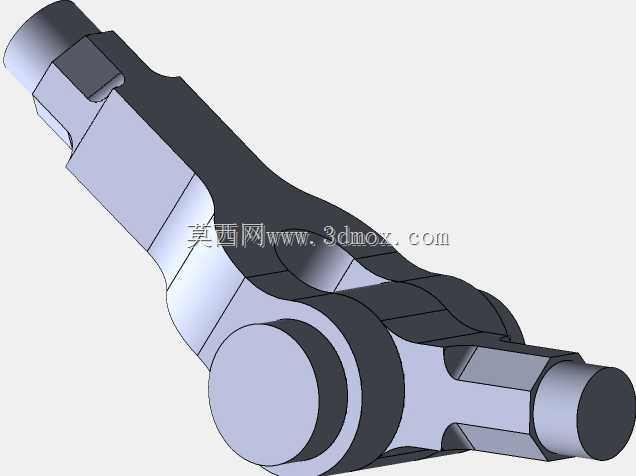

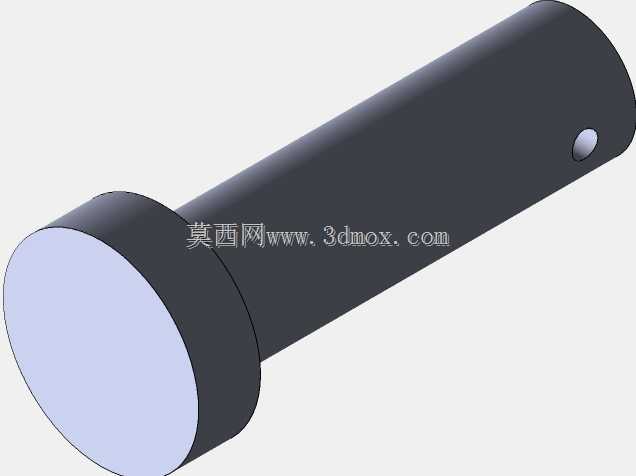

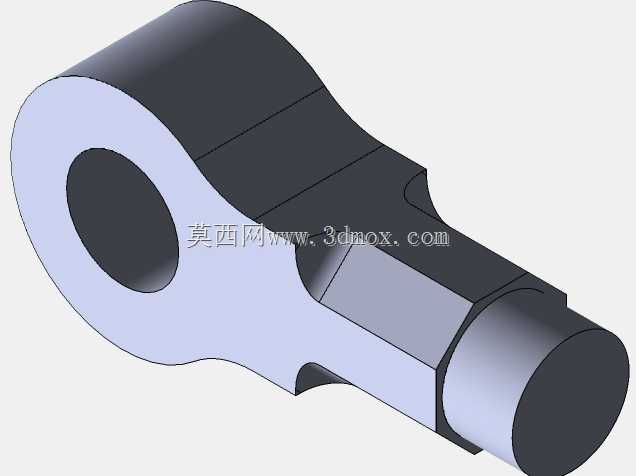

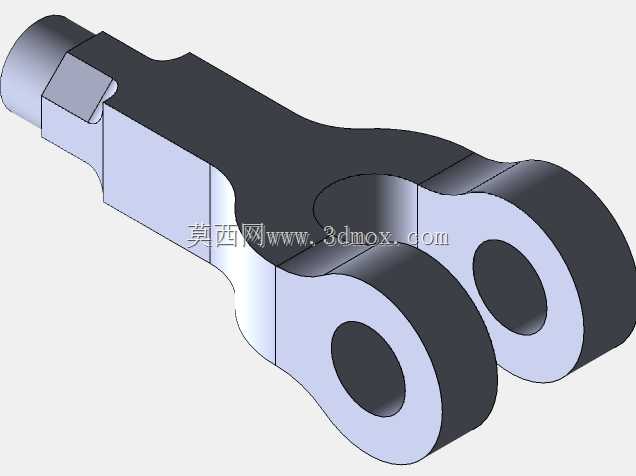

　　这类铰接式传动接头多应用在需要小角度变向传递动力或运动的机械结构中，常见于工业自动化连杆机构、小型设备操纵联动结构、轻工机械的传动链路里，用来补偿装配过程中产生的微小位置偏差，避免连杆刚性连接带来的憋卡、应力集中问题，同时能在一定角度范围内顺畅传递往复摆动力，不会因为相邻构件的角度偏移出现传动卡滞。从结构设计来看，接头两端采用外六角配合柱面轴头的结构，柱面轴头用来插入对应构件的安装孔位，实现径向定位，外六角段则用来配合扳手完成安装锁紧，或是和配套构件的卡槽配合实现周向防转，避免工作过程中接头出现周向窜动。中间的铰接段采用圆弧过渡的叉形结构，铰接配合面做了等半径的曲面贴合设计，保证摆动过程中配合面始终保持均匀接触，

　　不会出现局部应力过载的情况，整体外形做了大圆角过渡处理，没有尖锐棱角，既减少了热处理过程中的应力集中风险，也避免安装使用过程中刮伤操作人员或相邻管线。安装边界上，两端轴头的同轴度在伸直状态下控制在合理公差范围内，铰接摆动角度覆盖常规连杆机构的偏摆需求，不需要额外加装万向节就能适配小角度偏斜的安装场景，整体结构紧凑，不需要过大的安装空间，能在狭小的设备腔体内部完成布置。设计过程中优先考虑了铰接部位的耐磨性能，配合面的接触面积经过核算，能承受常规连杆传动的交变载荷，不会在长期往复摆动后出现过度磨损导致的间隙过大问题，两端的连接尺寸适配常规标准的连杆安装孔径，不需要额外做定制化改孔就能直接替换同规格的老式刚性接头，降低设备维护的替换成本。

　　实际使用中，这类接头不需要额外添加润滑附件，配合面的间隙控制在合理范围，既能保证摆动顺畅，也不会因为间隙过大出现传动回程误差，适合用在对传动精度有一定要求、但不需要大角度万向传动的中低载荷联动场景，相比普通的销轴铰接结构，整体集成度更高，安装时只需要将两端轴头插入对应安装位，锁紧固定件即可完成装配，不需要现场组装销轴、卡簧等零散零件，能有效提升装配效率。
