多自由度关节式夹持机械臂结构设计

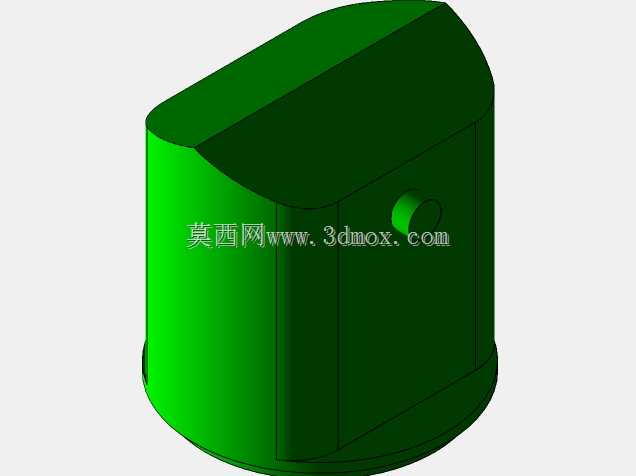

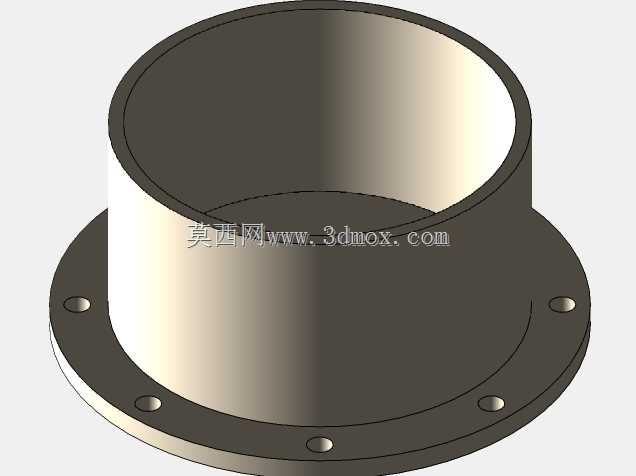

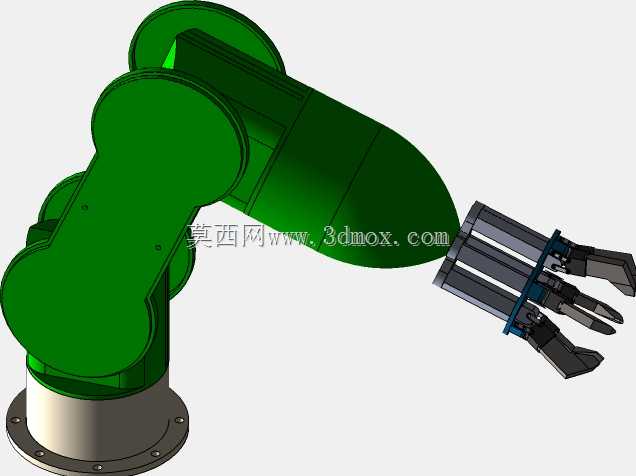

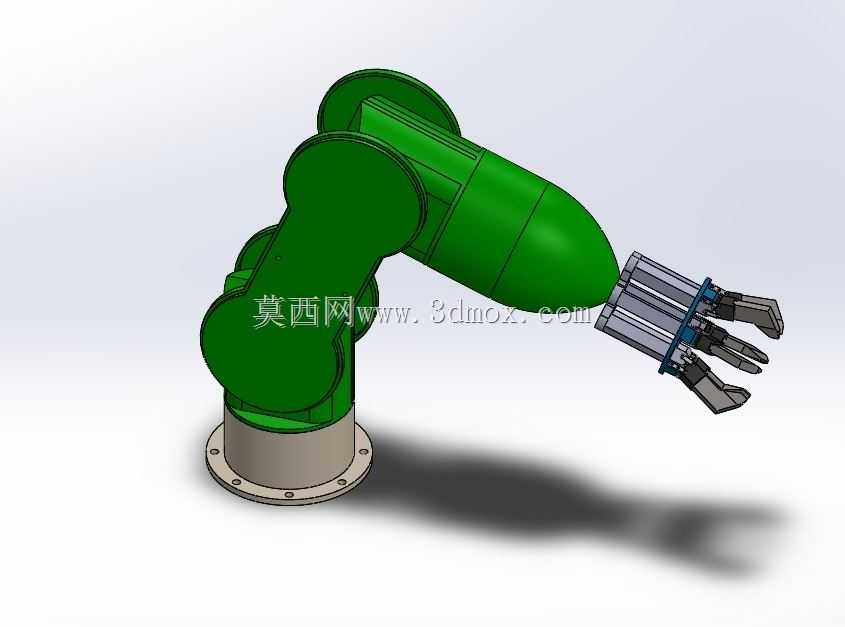

　　这款关节式机械臂的结构设计，核心瞄准轻载工位的自动化上下料、工件转运、简易装配场景，常见于3C电子小零件分拣、教学实训平台搭建、小型注塑件取件这类对负载要求不高，但对动作灵活性有一定要求的作业环节。从结构布局来看，整机采用底座回转、大臂俯仰、小臂俯仰、腕部回转加末端夹持的多自由度串联构型，底座采用法兰盘式安装结构，安装孔位沿圆周均布，适配常见的铝型材工作台、设备机架台面安装，安装边界预留了足够的紧固件操作空间，不需要额外设计复杂转接件即可完成固定。设计过程中优先考虑了关节运动的无干涉特性，大臂与小臂的外轮廓做了圆弧过渡处理，避免大角度俯仰时臂段之间发生结构磕碰，各关节的转动行程覆盖了常规作业的半球形工作空间，

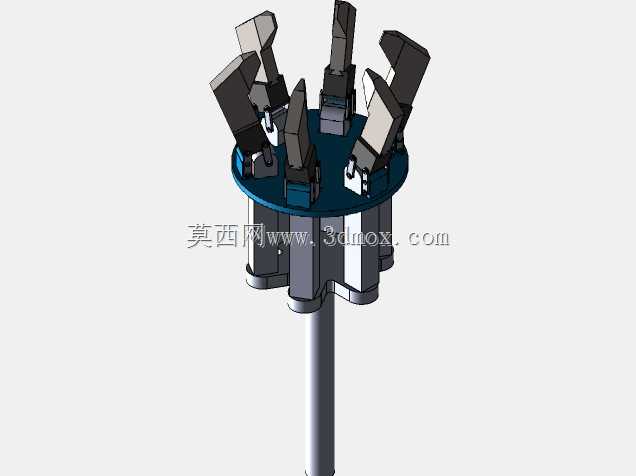

　　末端夹持器采用平行双指构型，指面预留了防滑结构安装位，可根据抓取工件的材质更换橡胶垫、V型块等不同指端配件，适配规则形状的小型零件抓取需求。臂体内部预留了走线空腔，可容纳动力线缆、气路管线从底座直通末端执行器，避免外部走线在运动过程中发生缠绕、磨损问题，关节处的止口定位结构可保证装配时的同轴度要求，降低转动过程中的卡滞风险。从实际应用角度出发，该结构没有追求过高的负载冗余，臂段采用等强度的流线型壳体结构，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动的负载压力，底座的回转支撑面做了加宽处理，提升大臂伸展到极限位置时的整机稳定性，不需要额外增加配重块即可满足常规作业的倾覆力矩要求。末端腕部的连接接口采用标准法兰结构，

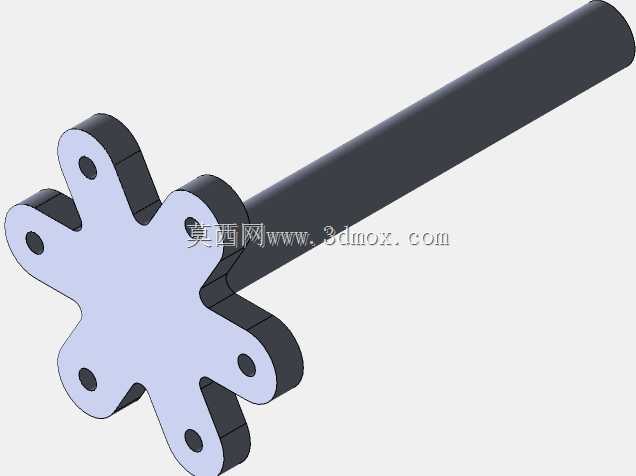

　　可快速更换夹爪、吸盘、焊枪头等不同执行部件，拓展设备的适用场景，各臂段的连接位置设计了可拆卸的检修盖板，方便后期对关节传动部件进行维护调整，整体结构没有复杂的异形曲面，常规的机加工、3D打印工艺均可完成零件制作，适合作为自动化方案的原型验证结构，也可用于教学场景下的机械原理演示、运动学仿真分析载体。
