多自由度夹持式工业机械臂结构设计

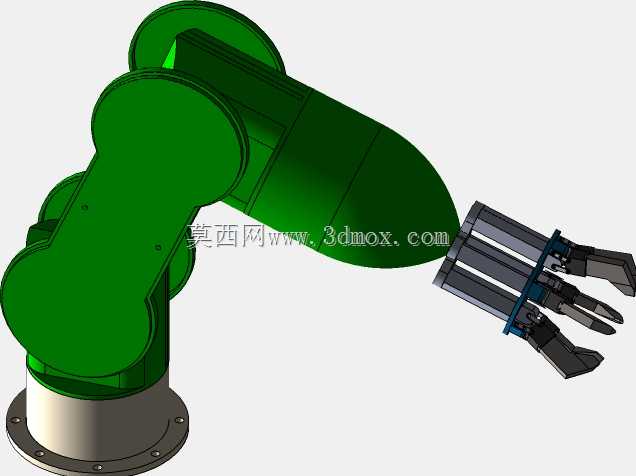

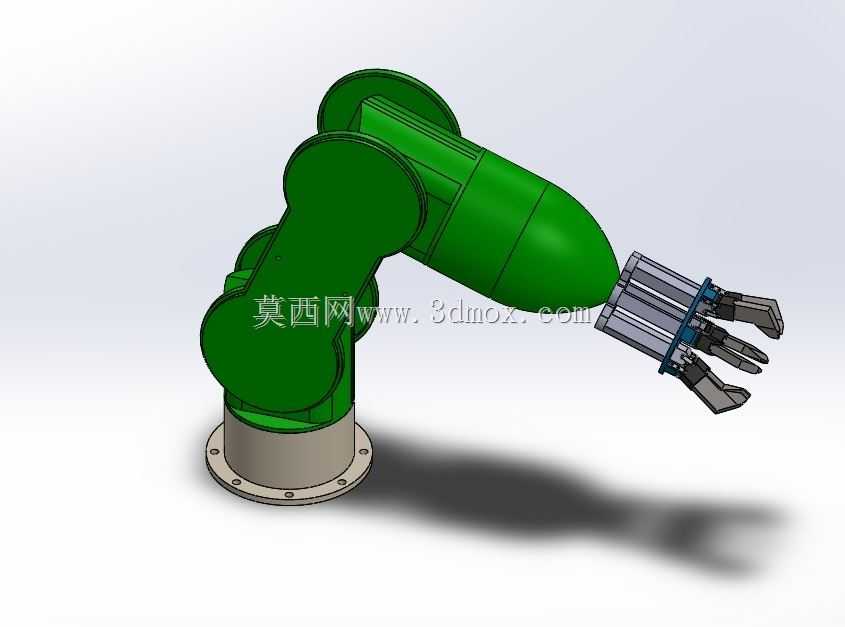

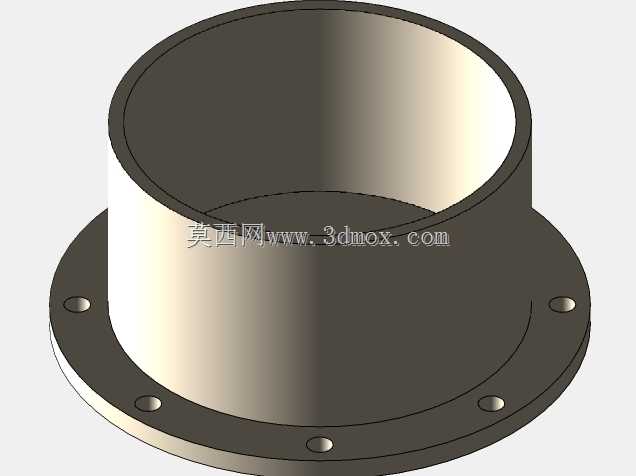

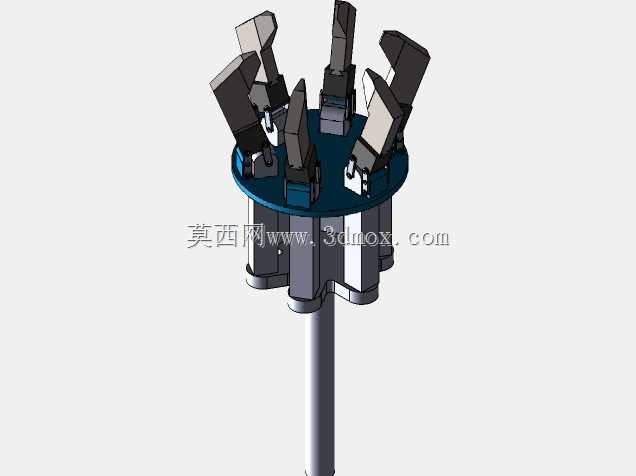

　　这款关节型机械臂的结构设计，首先从安装边界做了适配考量，底部采用圆形法兰安装座，沿圆周均匀分布螺栓孔，可直接固定在生产线工位台架、设备机架或者移动AGV搭载平台上，安装时不需要额外做复杂的转接结构，法兰座的高度控制在较低范围，能降低整机重心，减少大臂伸展时的倾覆力矩，适配多数工业现场的安装空间要求。从实际应用场景来看，这类机械臂可覆盖电子元器件分拣、小型零件上下料、实验室样本转运、轻型工件装配等多种工况，末端搭配的三指夹持执行器，能适配圆柱型、方块型等不同外形的小型工件，夹持指做了阶梯式接触面设计，既可以夹持外轮廓，也能撑持内孔类零件，适配的工件尺寸范围覆盖几毫米到几十毫米的轻型载荷场景。设计思路上采用了多关节串联构型，

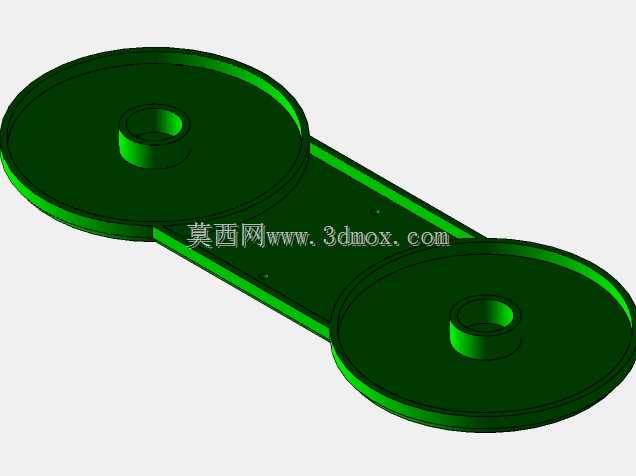

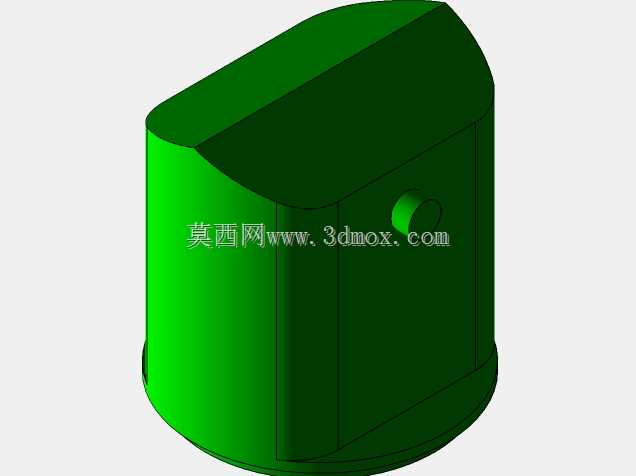

　　从底座回转关节开始，依次布置大臂俯仰关节、小臂俯仰关节、腕部回转与摆动关节，每个关节的转动副都做了内置走线的空间预留，避免管线外露在运动过程中产生剐蹭、磨损，关节外壳采用流线型包覆结构，既可以防护内部的传动构件，也能减少运动过程中与周边设备的干涉概率，大臂与小臂的截面采用类椭圆的封闭结构，在保证结构刚度的前提下尽可能降低自重，提升关节驱动的负载利用率。功能特性方面，各关节的运动范围做了合理的限位设计，底座可实现360度全周回转，大臂俯仰角度覆盖从竖直收拢到水平前伸的常用作业区间，小臂可配合大臂调整末端作业高度，腕部的两个自由度可调整夹持器的姿态，让末端执行器能以不同角度接近工件，满足不同工位的取放料姿态要求。

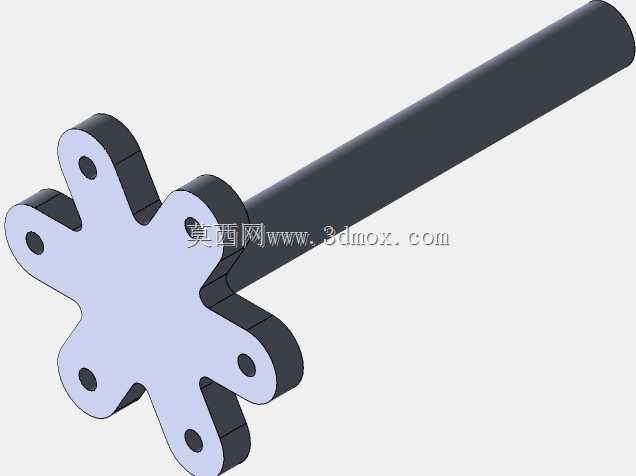

　　整机收拢状态下占用空间紧凑，伸展后可覆盖半径范围内的环形作业区域，不需要额外移动底座就能完成范围内多个点位的工件转运，在做结构建模时，各关节的配合面都预留了标准传动件的安装位置，可适配常规的谐波减速器、伺服驱动元件的安装尺寸，不需要对结构做大幅修改就能直接用于原理验证或者原型机制作，夹持器的指座部分做了快换接口设计，可根据实际作业需求更换不同类型的末端执行器，比如吸盘、焊枪夹具等，拓展设备的适用场景。
