街机控制电路板组件结构设计

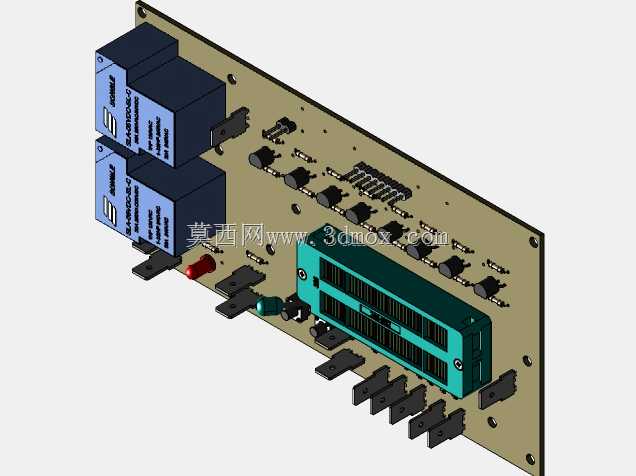

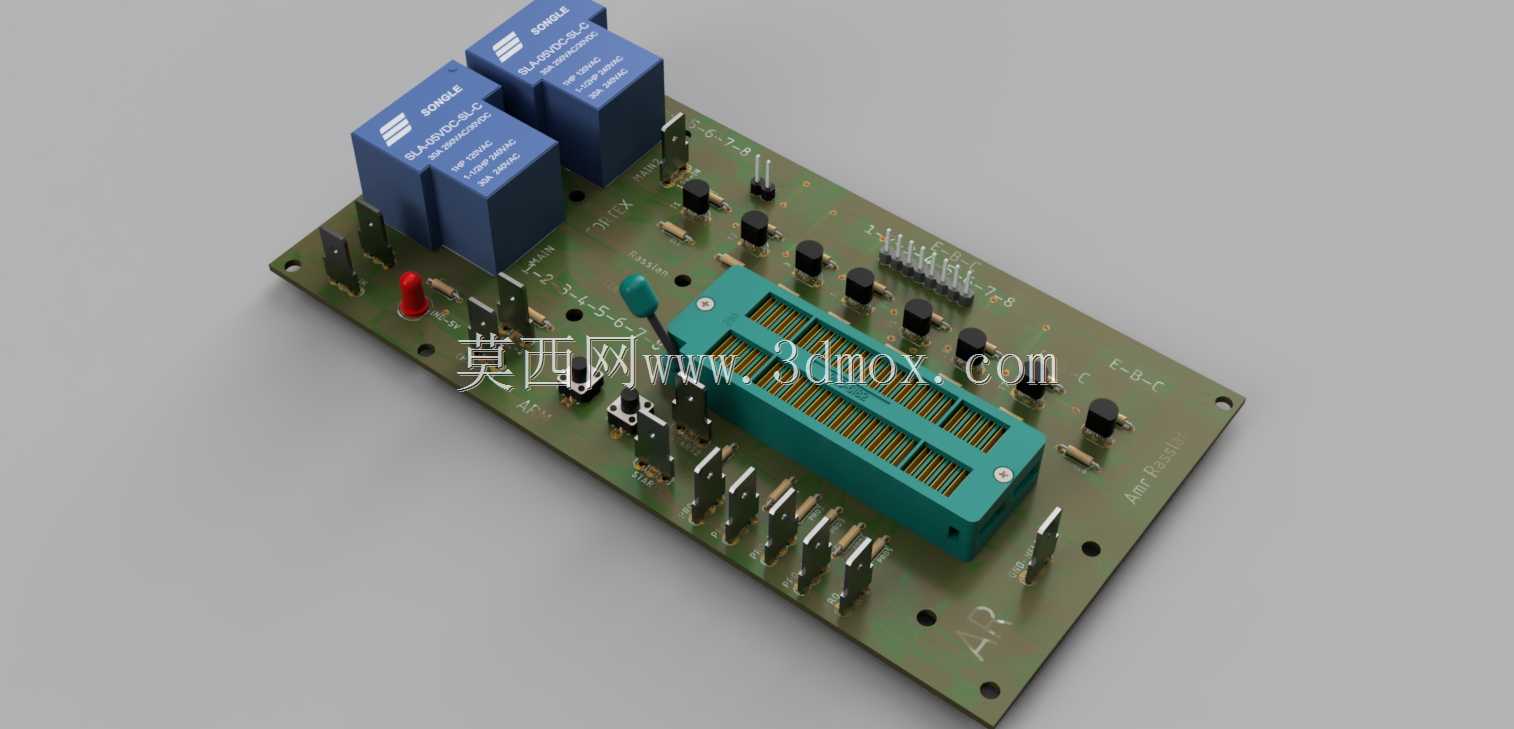

　　该控制板组件主要应用于商用游艺设备的信号控制场景，作为街机设备的核心信号中转与执行载体，承担操作指令接收、逻辑信号转换、执行部件驱动的核心作用，可适配嘉年华类互动游艺设备的多通道信号控制需求，实现按键输入、灯光触发、机构动作的协同响应。从功能特性来看，板载集成多组功率继电器，可实现小电流控制信号到大功率负载的切换，直接驱动游艺设备内的电磁阀、指示灯、小型电机等执行部件，板上预留的多组接线端子可对应连接操作按键、传感器信号端、电源输入端与负载输出端，绿色锁紧式IC座可适配对应逻辑控制芯片，方便后期维护更换芯片，无需焊接操作即可完成核心逻辑元件的替换。设计过程中优先考虑板上元件的布局合理性，将大体积继电器布置在板侧边缘区域，

　　避开操作侧的接线端子与调节元件，减少继电器工作时的电磁干扰对信号回路的影响，板上的发光二极管指示灯对应不同通道的工作状态，可直观判断各回路通断情况，方便现场调试与故障排查。安装边界方面，电路板四角预留标准安装孔位，可通过铜柱固定在设备内部的安装支架上，板上元件最高高度为继电器顶部高度，安装时需预留对应高度的散热与操作空间，接线端子朝向设备走线侧布置，减少线束弯折半径，板上的可调元件布置在靠近维护侧的区域，无需拆解整块板即可完成参数微调。布线设计上区分强电驱动回路与弱电信号回路的走线路径，减少强弱电之间的串扰，继电器下方预留足够的绝缘间隙，避免高压回路与信号回路出现短接风险，板边预留的固定孔位兼容常规游艺设备的安装孔距，可直接替换同类型老旧控制板，无需重新加工安装支架。
