鲶鱼概念平板拖车承载结构设计

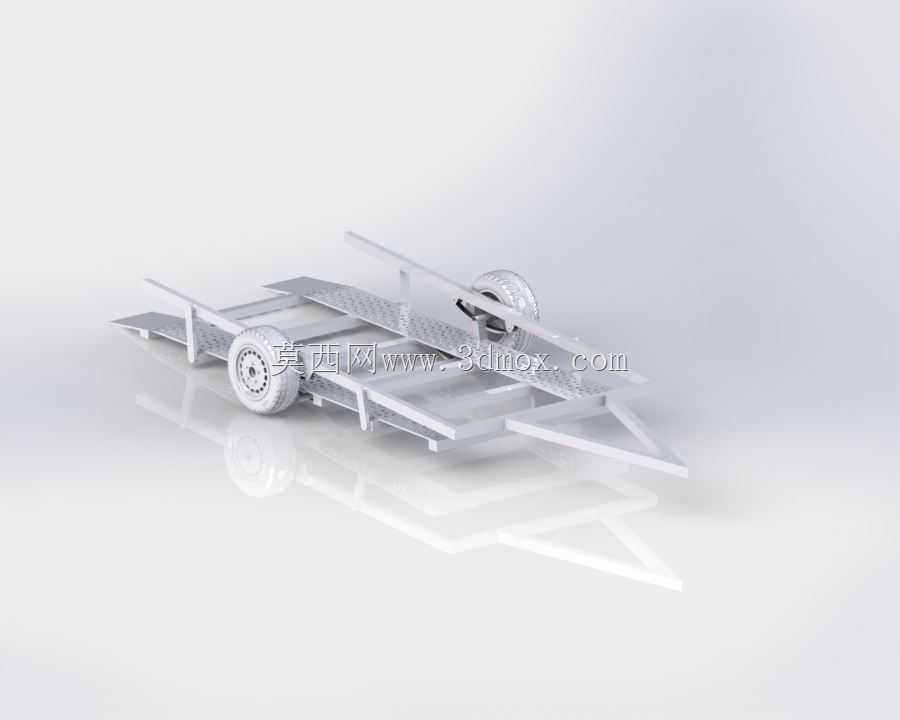

　　这款概念承载拖架的设计初衷，是面向厂区内部轻型物料转运、小型工装工位间流转的场景需求，打破传统平板拖车方正刻板的结构形态，参考鲶鱼流线型躯体做结构延伸，在保证承载能力的前提下优化拖行过程中的通过性。从结构布局来看，整体采用框架式承载主体，主承重梁沿拖行方向纵向布置，横梁采用等间距排布的镂空花纹板做承载面，既减轻整体自重，又能避免转运过程中物料打滑，花纹板的凸起纹路高度控制在3mm，不会对物料底部造成剐蹭损伤。行走轮组采用偏置式安装布局，两个主承重轮布置在承载面中部偏前位置，轮轴采用悬臂式固定结构，轮组选用实心橡胶材质，直径适配厂区常见的50mm以内高度的减速带、地面接缝，拖行过程中不会出现卡滞。前端延伸出的三角牵引结构，

　　做了渐变收窄处理，牵引端预留标准销孔，可适配厂区内常见的手动叉车、电动牵引车的牵引挂钩，牵引高度与常规厂区转运设备的牵引接口保持一致，无需额外加装转换接头。尾部的延伸导向结构，参考鲶鱼尾鳍的形态做斜向延展，主要作用是在拖行经过狭窄通道时，提前引导承载架调整行进方向，避免尾部棱角剐蹭通道两侧的设备或墙体。从安装边界来看，整体宽度控制在1.2米以内，长度控制在2.8米，可顺利通过厂区内标准1.4米宽的人行通道，承载面离地高度控制在320mm，方便人工装卸轻型物料，无需额外借助登高工装。结构设计过程中，对主承重梁做了等强度校核，在额定500kg承载工况下，主梁最大挠度控制在1/1000以内，不会出现永久变形。轮组安装位置经过重心匹配计算，

　　空载状态下牵引端的下压力控制在5kg以内，操作人员无需费力抬升牵引端即可完成挂接操作，满载状态下牵引端下压力不超过15kg，不会出现牵引端上翘导致的物料倾翻风险。承载面的镂空结构同时兼顾了排水需求，在厂区室外短距离转运时，雨天表面积水可直接从镂空缝隙排出，不会在承载面积存导致物料受潮。整体结构没有多余的装饰性部件，所有外露结构均做了圆角处理，避免拖行过程中剐蹭操作人员，框架的焊接位置均做了打磨平滑处理，不存在应力集中的尖锐棱角，长期交变载荷下不会出现焊缝开裂的问题。
