工业反向工程真空吸杯结构设计

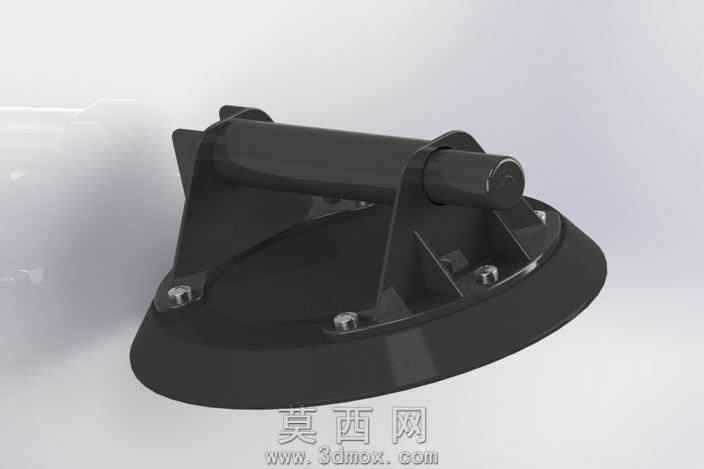

该吸杯三维模型采用工业级参数化建模思路完成，整体围绕反向工程场景下的稳定吸附需求展开结构设计。建模阶段首先以圆形吸附底座为基准特征，通过拉伸、拔模命令构建带密封唇边的盘体结构，盘体边缘做圆弧过渡处理，保证与被吸附平面接触时的密封贴合度，盘体表面均匀分布三处螺栓安装沉孔，用于固定上方的支撑支架，沉孔深度与标准内六角螺栓尺寸匹配，避免安装后螺栓突出影响结构平整度。上方支撑支架采用双侧三角加强筋结构，通过筋板提升支架整体抗弯折性能，支架中部设计横向握持轴结构，轴体两端做圆角处理，轴与支架连接位置添加圆角过渡消除应力集中，支架与底座的连接位置通过凸台定位，保证装配时的同轴度与结构稳定性。材质渲染阶段，整体模型赋予哑光黑色工程塑料材质，添加细微的磨砂颗粒质感，金属螺栓位置赋予不锈钢金属材质，调整金属材质的反射粗糙度，还原真实五金件的哑光金属质感，场景采用柔和的漫反射打光，避免强反光遮挡结构细节，清晰呈现各部件的装配关系与结构特征。设计过程中重点考量反向工程作业时的受力特性，底座盘体的弧度经过反复调整，保证在不同粗糙度平面上都能形成稳定的负压腔，支撑支架的筋板厚度根据握持受力的仿真结果优化，在保证结构强度的前提下尽可能降低整体重量，握持轴的直径符合人体工程学握持尺寸，方便作业时手持施力。各部件的装配间隙控制在工业设计标准公差范围内，既保证装配时的顺畅度，也避免间隙过大导致的结构松动，整体结构无冗余设计，所有特征都服务于稳定吸附、便捷操作的核心功能，可直接用于工业吸附工装的结构参考、3D打印验证或者相关产品的二次开发设计。
