轻量化拓扑优化机械臂臂体结构

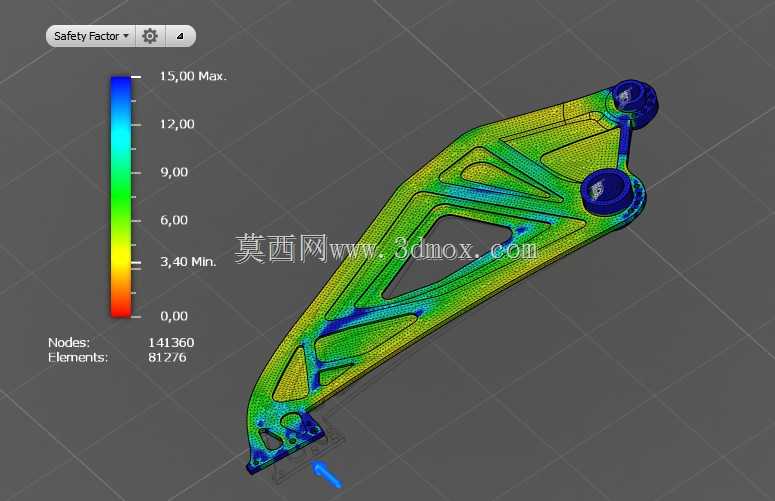

　　这款臂体结构主要适配多关节工业机械臂的小臂传动段，常见于装配工位上下料、轻型工件搬运、检测工位探头搭载等场景，作为机械臂末端执行器与大臂回转座之间的连接承载构件，需要同时兼顾末端负载的重力传导、关节回转时的动态惯性控制，以及长期往复运动下的结构抗疲劳性能。从结构设计逻辑来看，该臂体采用了拓扑优化的镂空筋格布局，没有沿用传统实心臂或者等厚板材焊接的方案，而是通过等效应力云图的应力分布结果，在低应力区域去除冗余材料，仅在应力传递路径上保留连续的承力筋条，整体重量控制在较低水平的同时，安全系数满足重载工况的冗余要求。臂体两端设置的同轴安装孔位，分别对应关节谐波减速器的输出法兰与回转支撑轴承的安装基准，孔位端面预留了螺栓沉孔与定位销孔，

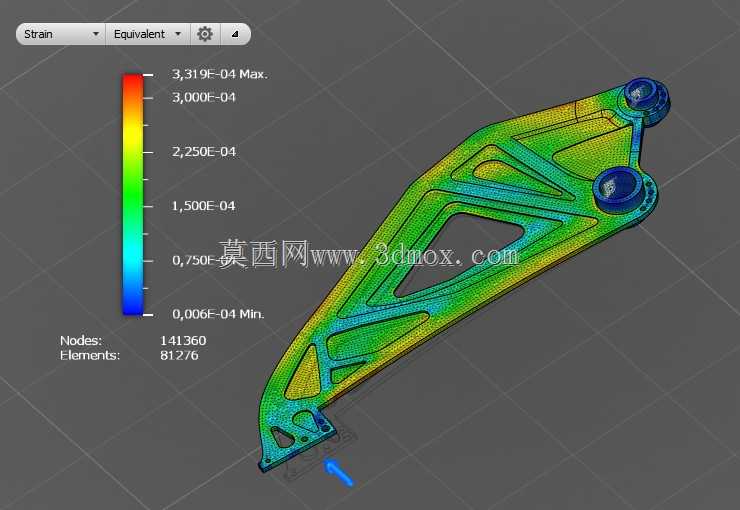

　　能够保证装配时的同轴度公差，避免关节回转时出现偏载卡顿的问题。臂身的镂空区域并非随意开设，所有筋条的走向都沿着两端安装孔的力流传递方向排布，既可以减少材料用量降低臂体自重，减小关节伺服电机的驱动负载，提升机械臂的动态响应速度，也能避免实心结构在长期交变载荷下出现的应力集中开裂问题。在安装边界上，两端安装孔的中心距匹配常规20公斤级负载机械臂的小臂尺寸规格，孔位周边的加厚凸台可以分散螺栓锁紧时的压应力，臂身侧面预留的小型安装孔位可用于走线管卡、传感器支架的固定，无需后期在主承力结构上二次打孔破坏结构强度。从受力仿真结果来看，臂体在额定负载下的最大应变出现在臂身中部的镂空筋条区域，整体变形量控制在机械臂重复定位精度允许的范围内，

　　两端安装孔位置的应力水平远低于材料屈服强度，能够满足长期往复回转的疲劳寿命要求。这类拓扑优化的臂体结构，相比传统铸造或者焊接的同负载等级臂体，自重降低幅度明显，能够有效降低机械臂运行时的能耗，同时提升末端运动的启停响应速度，适合在对节拍要求较高的自动化装配、分拣产线上使用。
