单端支撑拓扑优化承力梁结构

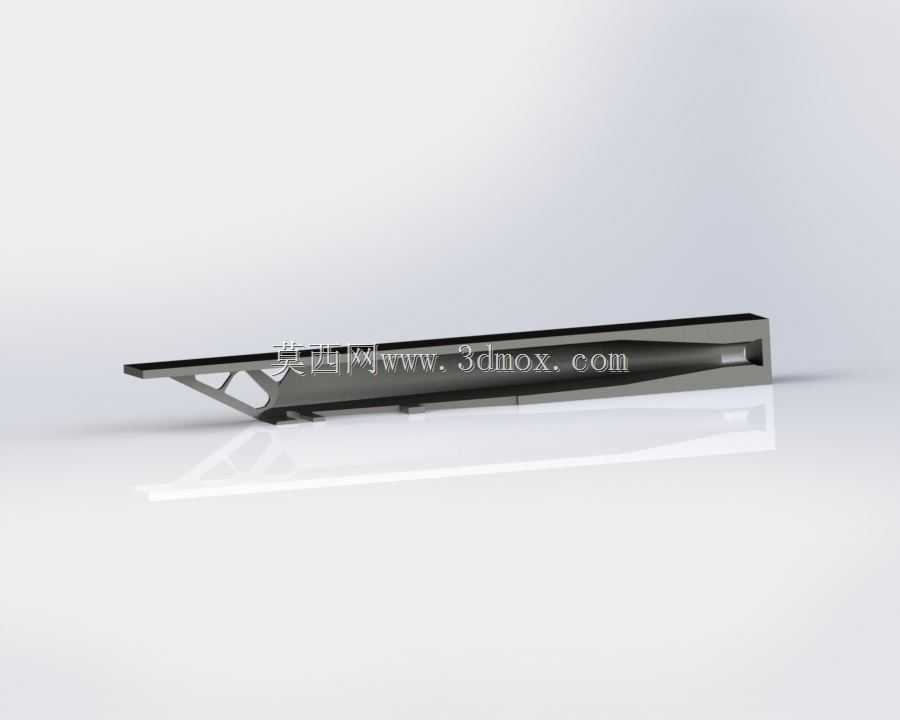

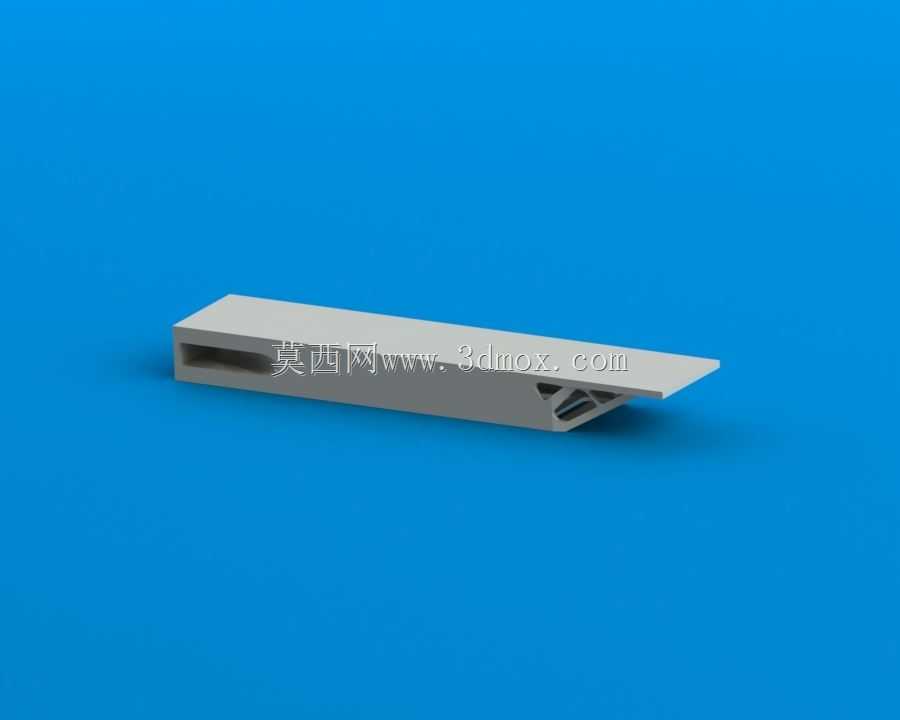

　　这类单端支撑的拓扑优化梁，常见于检测设备的悬臂载台、自动化产线的悬空支撑工位、小型精密检测装置的伸出端承载结构，核心作用是在固定端锁附完成后，为悬臂端的检测元件、小型工装或者待检测工件提供稳定的安装支撑，避免悬臂结构在长期载荷下出现挠曲变形影响检测或装配精度。从结构特性来看，该梁经过拓扑优化后，去除了所有非应力传递路径上的冗余材料，整体保留的筋条完全沿着悬臂受力时的主应力迹线分布，固定端位置的材料分布更密集，用于承担悬臂载荷带来的最大弯矩，向悬臂自由端延伸的过程中，筋条厚度与分布密度逐步降低，匹配弯矩沿悬臂长度方向线性递减的力学规律，相比同尺寸的实心矩形梁，在刚度满足使用要求的前提下，整体质量大幅降低，

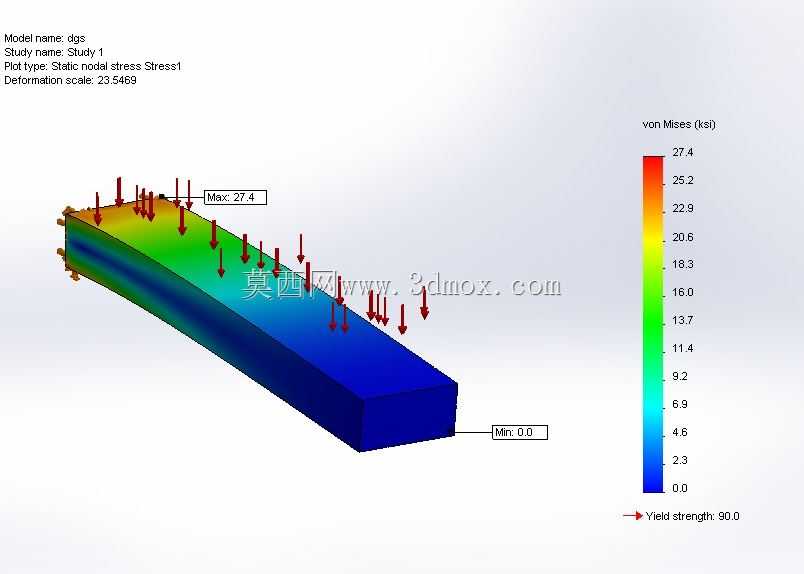

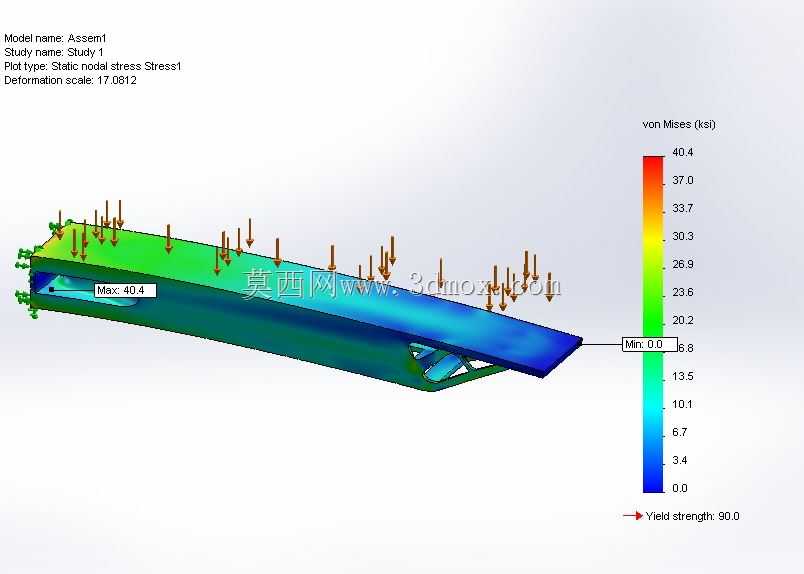

　　自身重量带来的附加弯矩也同步减小，反而进一步提升了悬臂端的位置稳定性。设计过程中首先需要明确悬臂的额定承载上限、允许的最大挠曲量、安装端的固定孔位边界，先通过力学仿真迭代出最优的材料分布拓扑形态，再将优化得到的应力分布轮廓导入三维建模环境中进行实体重构，对筋条的过渡位置做圆角处理避免应力集中，同时要匹配安装端的连接尺寸，预留出紧固件的安装空间，悬臂端也要对应预留载具或检测元件的安装孔位，保证和周边部件的装配不发生干涉。实际选型使用时，需要注意该梁的安装端面平面度要求，固定端锁附时要按照对角顺序逐步拧紧紧固件，避免安装面贴合不均带来的附加内应力，日常使用中要避免在悬臂端施加超出设计阈值的冲击载荷，

　　因为拓扑优化后的结构没有冗余材料承担额外的意外载荷，长期过载容易在筋条过渡位置出现疲劳损伤。这类轻量化承力结构尤其适合对运动部件重量有严格要求的场景，比如需要随动移位的悬臂检测工位，更低的自身重量可以降低驱动机构的负载，提升动态响应速度，同时结构本身的固有频率相比实心梁更高，不容易在设备运行过程中产生共振，能有效提升检测或加工过程的稳定性。
