高安全系数机械臂承载臂结构优化设计

　　该承载臂结构主要应用于工业自动化作业场景中的机械臂末端承载环节，可适配多类轻载搬运、定位作业的机械臂主体结构，承担末端执行器与作业负载的传导作用，在自动化生产线上下料、工位间工件转运、检测工位定位等场景中，作为核心传力部件保障作业过程的结构稳定性。从实际使用需求出发，这类臂件在往复摆动、变负载作业过程中，极易在连接孔位、弯折过渡区域出现应力集中问题，长期交变载荷作用下会萌生疲劳裂纹，直接影响整套设备的作业安全与使用寿命。设计过程中针对原有结构的应力奇异问题做了针对性调整，在所有直角弯折、孔位衔接位置添加了适配的圆角过渡，避免尖锐棱边导致的应力突变，同时对夹具安装面周边的壁体做了加厚处理，加厚区域覆盖安装接触面周边10毫米范围，

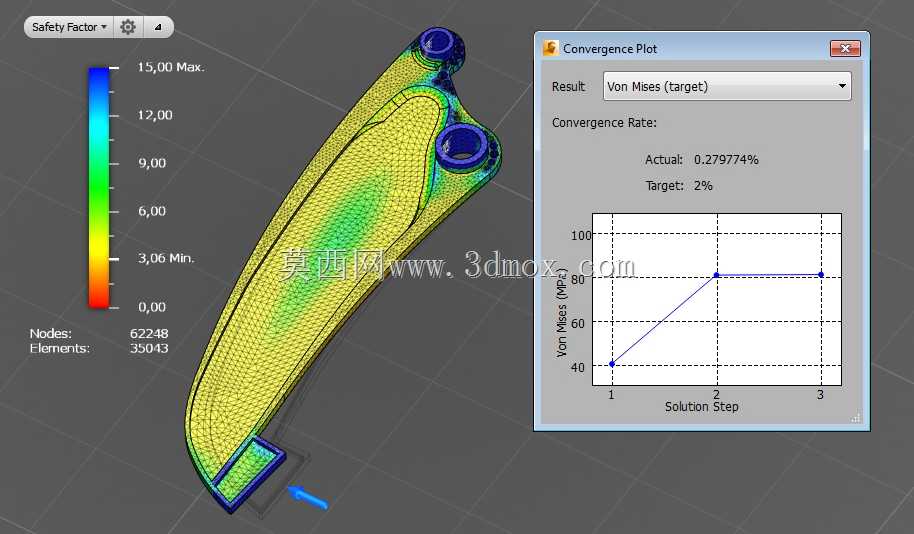

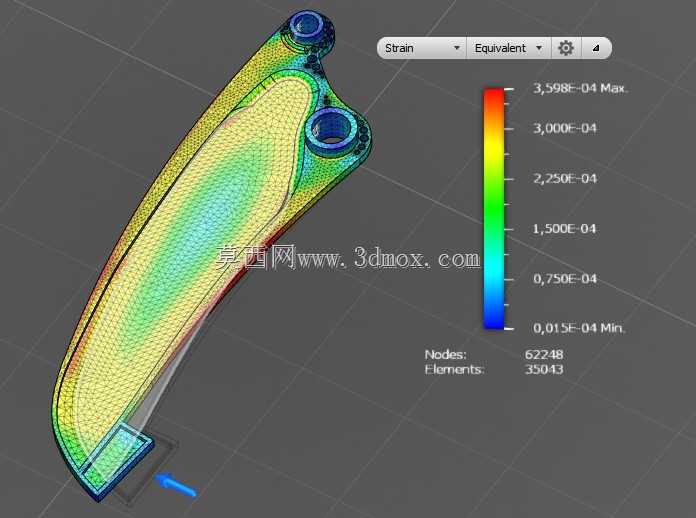

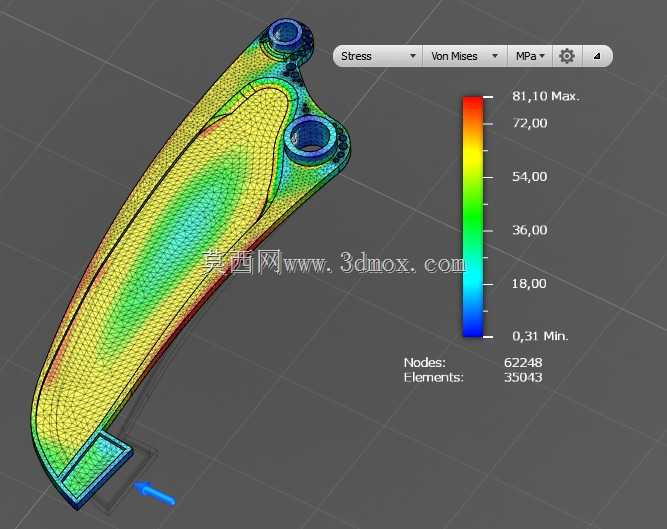

　　强化安装位置的局部刚度，抵消实际装配过程中螺栓预紧力、作业偏载带来的局部应力峰值，即便在不额外增加过多整体重量的前提下，也能有效提升结构的抗变形能力。从结构传力路径来看，臂体采用流线型弯折构型，两端的铰接孔位用于连接关节驱动组件与末端执行机构，孔位周边做了局部加厚的凸台结构，保障铰接位置的接触强度，避免铰接面压溃变形。整个臂体的壁厚分布遵循传力路径优化原则，主传力路径上的壁体厚度均匀，非承载区域做了适度的壁厚减薄，在保障整体强度冗余的前提下控制结构自重，降低关节驱动的负载负担。有限元验证过程中针对结构的应力分布、变形量做了收敛性验证，确保仿真结果的可靠性，从应力分布结果来看，整体应力水平远低于材料许用应力，

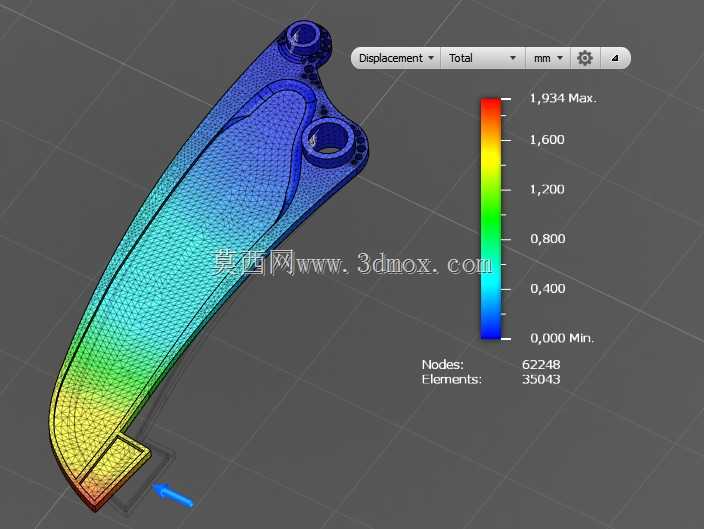

　　最小安全系数满足重载作业场景的冗余要求，最大变形量控制在作业精度允许的范围内，不会因为结构变形影响末端定位精度。实际装配过程中，两端铰接孔的同轴度、安装面的平面度都有明确的公差要求，保障与关节组件、末端夹具的装配适配性，避免装配附加应力影响结构实际承载能力，加厚的安装壁体可以适配多类标准夹具的安装孔位，无需额外做结构改制即可快速适配不同作业场景的末端执行器更换需求。
