轻量化机械臂支撑臂结构设计

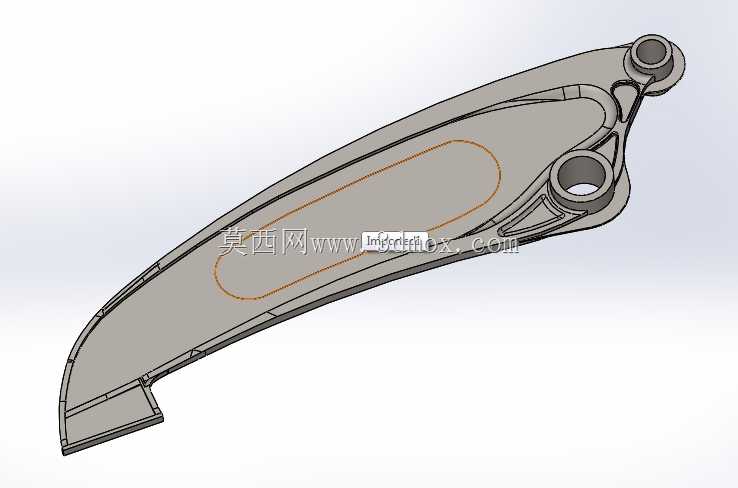

　　该支撑臂构件多用于多关节工业机械臂的小臂传动段，承担末端执行器与驱动组件的载荷传递作用，在自动化上下料、焊接变位、装配抓取工位中，作为臂体传动链的中间受力件，连接大臂回转座与末端法兰，需同时兼顾刚性与自重控制，避免臂体冗余重量增加关节驱动负载、降低动态响应速度。从结构设计逻辑来看，构件整体采用变截面流线型布局，两端设置同轴度要求较高的铰接安装孔，用于穿插铰接销轴与相邻臂段、关节驱动单元连接，孔位周边做加厚凸台处理，分散铰接点的集中应力，避免长期交变载荷下孔位出现压溃变形。臂身主体采用中空带加强筋的构型，内腔沿应力传递路径布置纵向与斜向加强筋，在不额外增加壁厚的前提下提升截面抗弯模量，臂身外侧的轮廓曲线顺着载荷传递方向顺滑过渡，

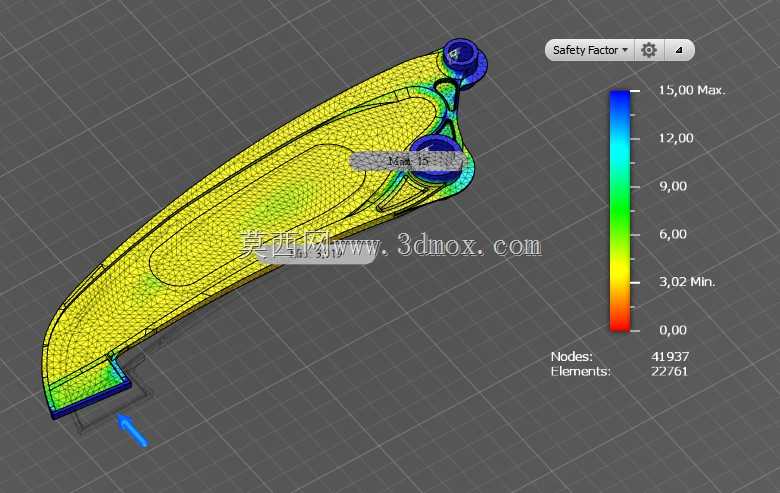

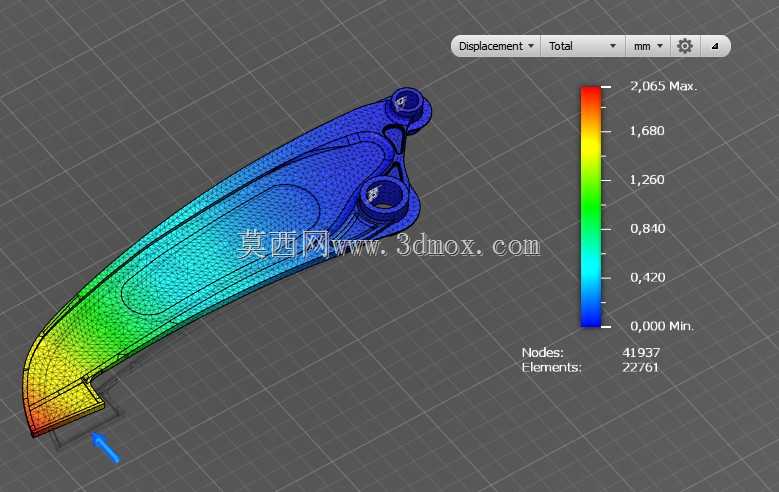

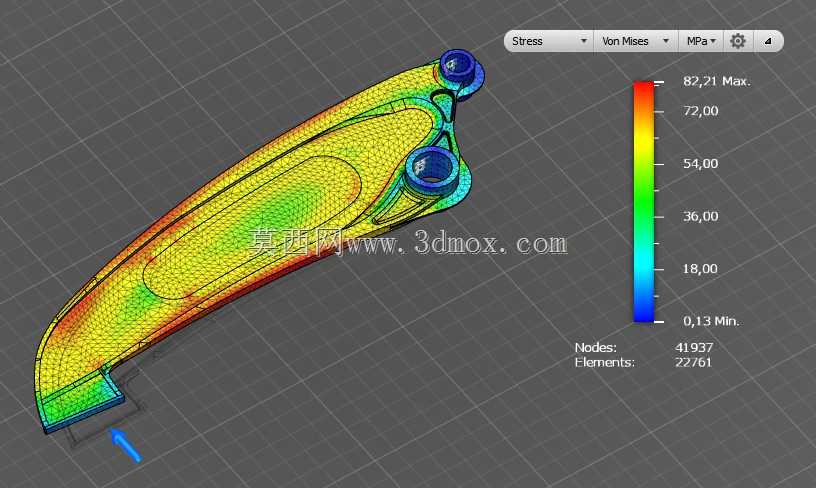

　　不存在直角突变结构，减少应力集中风险，同时降低臂体运动过程中的风阻与磕碰概率。安装边界方面，两端铰接孔的中心距为臂段核心安装尺寸，孔内径适配常规工业臂铰接销轴的配合公差，孔端面预留有轴承安装止口与密封件卡槽，可直接适配深沟球轴承或关节轴承的装配需求，臂身侧面预留的减重凹槽区域，可根据实际负载需求贴覆应变片做受力监测，也可布设内置线缆的走线槽，避免臂体回转过程中线缆外露剐蹭。实际工况下，该臂段需承受末端负载带来的弯曲力矩与启停过程的惯性冲击，设计阶段通过拓扑优化去除非受力区域的冗余材料，在保证安全系数满足长期交变载荷使用要求的前提下，尽可能降低构件自重，既可以减小关节驱动电机的输出扭矩冗余，也能提升臂体运动的定位精度，

　　减少高速运动下的末端抖动。这类臂体结构也可根据使用场景调整材质，常规工况采用铸造铝合金一体铸造成型后做时效处理消除内应力，重载工况可更换为高强度合金钢焊接后做去应力退火，铰接孔位做淬火处理提升表面耐磨性能，适配不同负载等级的机械臂使用需求。
