重型橡胶园车行走轮结构设计

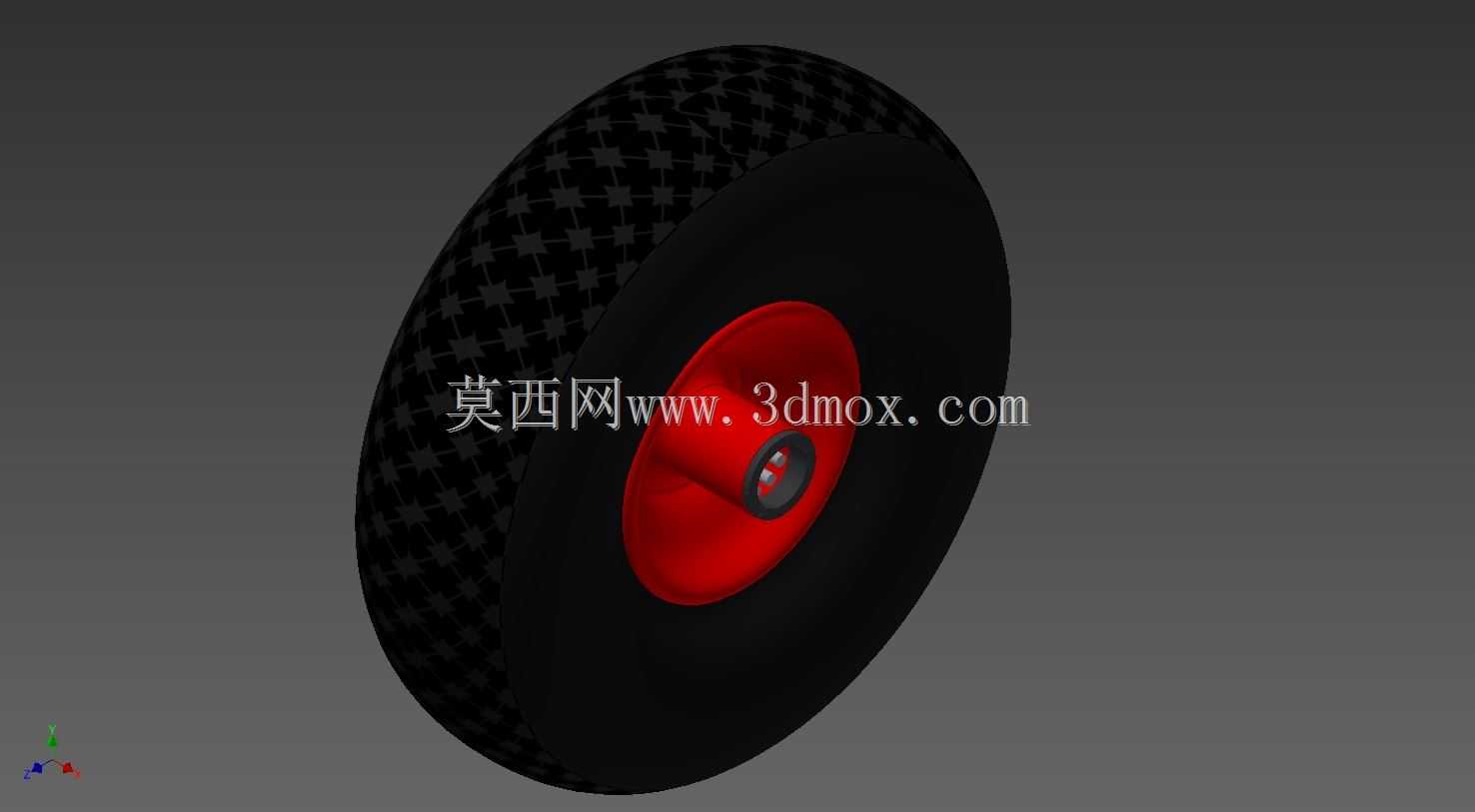

　　这类橡胶行走轮主要适配厂区周转推车、园林作业小车、短途物料转运设备的行走端使用，在厂区硬化路面、园区碎石步道、车间环氧地坪等场景下都能保持稳定的行走表现，不会像硬质尼龙轮那样在颠簸路面产生过大震动，也能避免金属轮对地面造成的压痕损伤。从结构设计来看，外层采用带防滑纹理的橡胶胎体，胎面的交错格纹纹路可以在轻微湿滑的路面提供足够抓地力，同时橡胶材质本身具备一定的形变缓冲能力，在经过路面小凸起、接缝位置时，能吸收大部分冲击载荷，减少轮轴位置受到的刚性冲击，延长轮组整体的使用寿命。轮毂部分采用冲压金属板成型结构，相比一体铸造成型的轮毂，冲压结构在保证结构强度的前提下能有效降低整体重量，轮辐的弧形过渡设计可以均匀分散承载时的径向载荷，

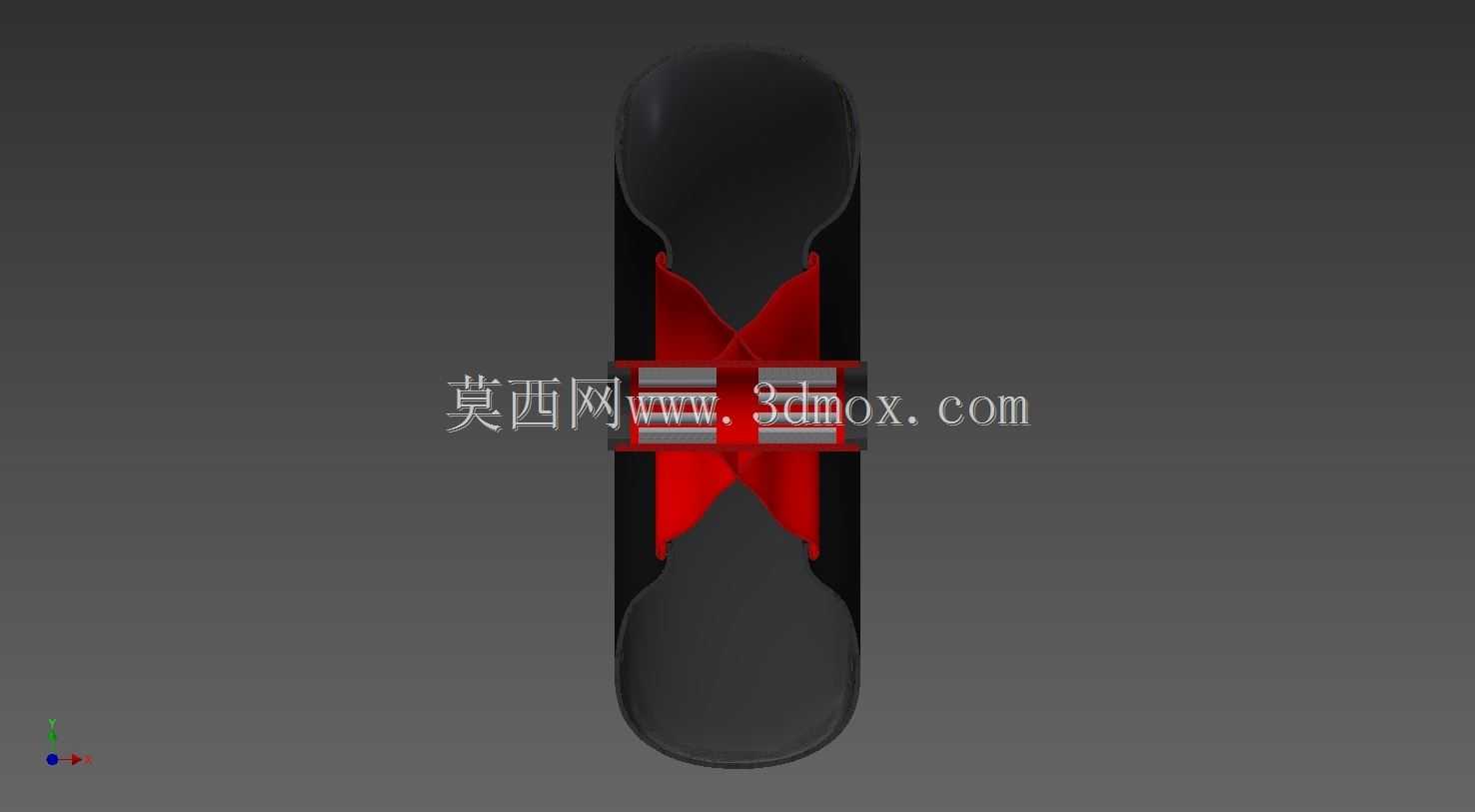

　　避免应力集中在轮毂与轮轴的连接位置。中心安装位预留了标准轴承安装腔，适配10x4in规格的轴承组件，安装时轴承外圈与轮毂腔过盈配合，内圈与轮轴过渡配合，能保证轮体转动时的同轴度，减少转动过程中的径向跳动。轮体的整体外径为280mm，胎面宽度为100mm，安装轴的适配直径为20mm，选型时需要注意安装支架的开档尺寸要匹配胎面宽度，轮轴的固定孔位要对应安装位的尺寸，避免出现安装干涉。设计过程中需要重点考虑胎体与轮毂的结合强度，橡胶胎体硫化过程中要与金属轮毂的结合面充分贴合，避免重载使用时出现胎体与轮毂脱层的问题；同时轮毂中心的轴承安装位要保证足够的加工精度，同轴度公差控制在合理范围内，否则会导致轮体转动卡滞、轴承偏磨等问题。

　　这类轮组的额定承载能力需要结合橡胶硬度、轮毂板材厚度来匹配，日常使用中要避免长时间超载，同时注意避免尖锐硬物划伤胎面，防止胎体破损后影响缓冲性能。在三维建模过程中，需要准确还原胎面的防滑纹理特征、轮毂的曲面过渡结构、中心轴承腔的安装尺寸，确保模型导入装配环境后可以直接完成与轮架、轮轴的虚拟装配，验证安装边界是否存在干涉，为后续的结构优化、选型适配提供准确的三维数据参考。
