52毫米孔径分体式主轴电机安装固定夹座

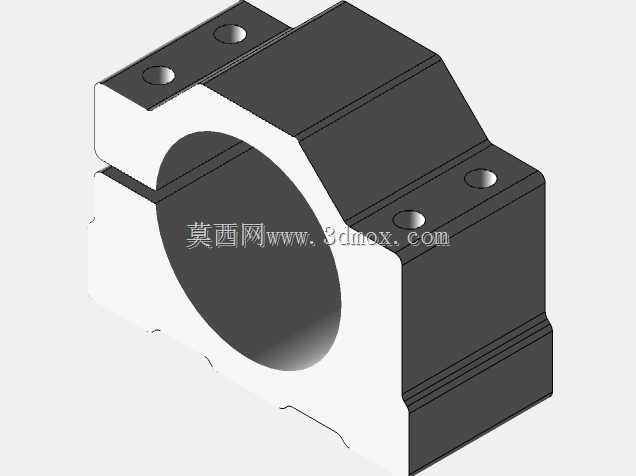

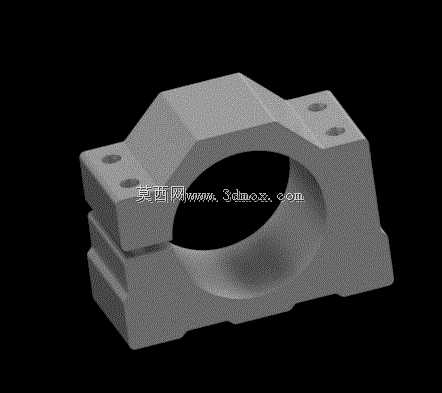

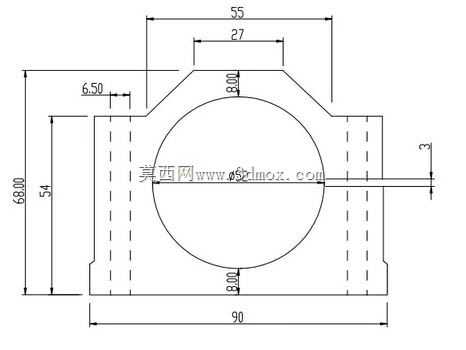

　　这款52毫米孔径的主轴电机夹座，是小型数控加工设备、桌面级雕刻机、精密钻铣主轴配套的核心固定连接件，主要承担主轴电机与设备机架之间的刚性连接、定位锁紧功能，在高速运转工况下抵消主轴切削产生的径向跳动与轴向反作用力，保障加工过程中主轴的同轴度稳定性。从结构设计来看，采用分体式抱紧结构，夹座主体分为上下两个半环夹持段，中间预留锁紧间隙，通过侧边安装孔位穿入锁紧螺栓后，可根据主轴外壳的实际尺寸公差微调抱紧力度，既避免过紧夹伤电机外壳导致定子变形，也能防止抱紧力不足出现主轴打滑、移位的问题。夹座底部设计有带安装孔的延展支撑翼，四个对称分布的沉头安装孔可直接通过螺栓固定在设备的滑移工作台或立板安装面上，支撑翼与夹座主体之间做了加厚过渡处理，

　　避免高速切削时连接部位出现应力集中断裂的问题。在实际应用场景中，这类夹座常配套外径52毫米的风冷高速主轴电机使用，常见于小型广告雕刻机、PCB线路板钻孔机、首饰精雕设备以及非标自动化检测设备的动力主轴安装工位，相比一体式轴套，分体式夹座的安装调试更便捷，不需要将主轴从传动端整体穿入，可在设备装配后期直接从侧部扣合安装，也方便后期维护时快速拆卸主轴更换轴承或做动平衡校准。设计过程中充分考虑了安装边界的适配性，夹座整体的外轮廓尺寸做了紧凑化处理，支撑翼的外延长度控制在合理范围，既保证足够的支撑刚性，也不会在Z轴滑移过程中与设备的其他走线、防护结构产生运动干涉，夹持内孔的粗糙度做了控制，避免粗糙表面刮花电机外壳的散热筋结构，

　　同时内孔与安装底面的垂直度公差控制在合理区间，保证主轴安装后与工作台面的垂直度满足精密加工的要求。夹座的受力结构经过优化，抱紧受力点均匀分布在整个圆周接触面上，不会出现局部应力集中导致的夹座开裂问题，在长时间高速运转的振动工况下，连接可靠性远优于单侧顶丝固定的简易轴座结构，能有效降低主轴运转时的共振幅度，提升加工表面的光洁度。
