可多角度调节回转式分度头结构设计

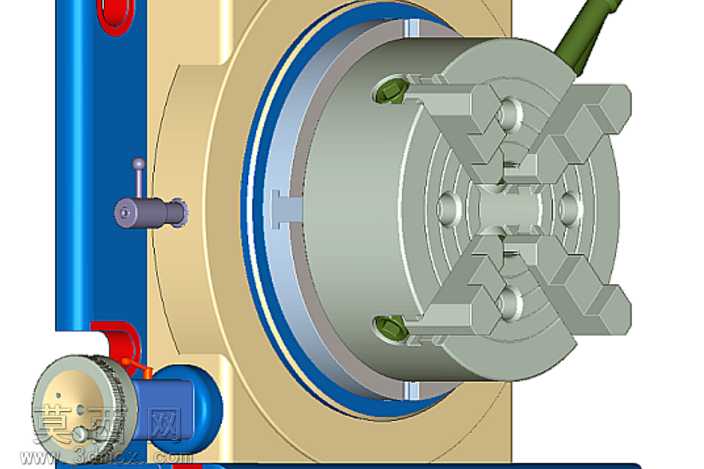

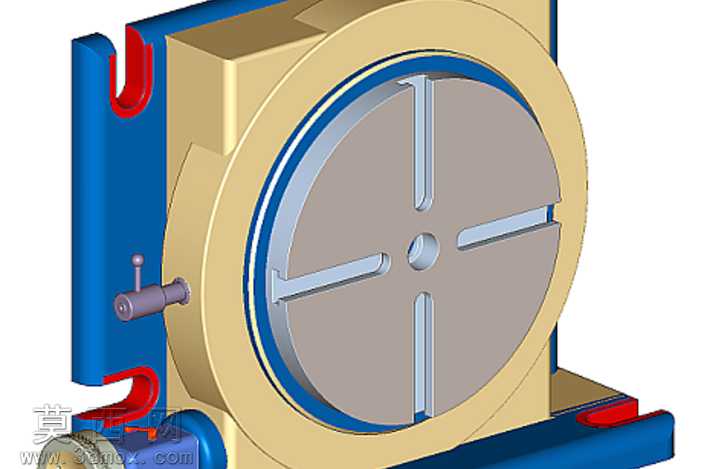

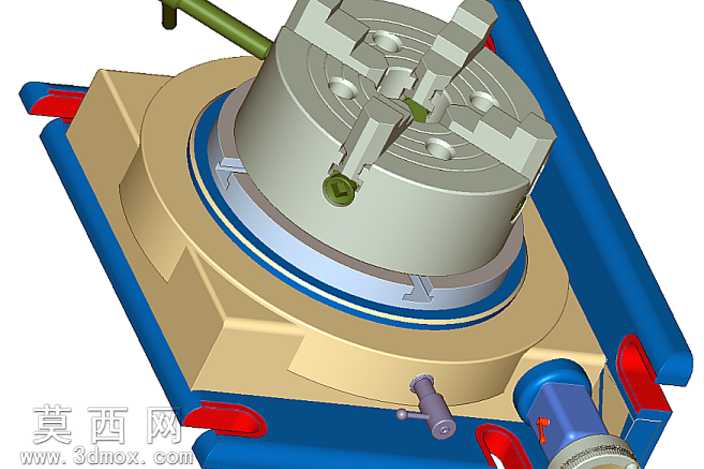

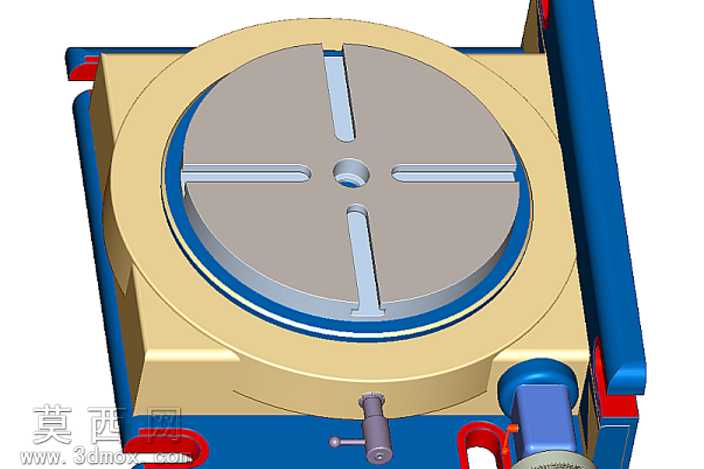

本款分度头采用三维参数化建模完成整体结构设计，建模过程中严格遵循机械加工工装的精度设计规范，对每一处配合公差、装配间隙都做了对应参数化约束，确保模型可直接导出用于工程参考。模型渲染阶段针对不同零部件做了差异化材质赋值：底座主体采用铸铁哑光材质还原机床附件的厚重质感，转动盘面采用精磨金属材质体现加工面的光洁度，操作手柄、锁紧旋钮等操作件做了防滑纹理与金属镀铬质感区分，侧边的锁紧扳手、调节手轮也分别做了对应材质表现，整体渲染效果清晰区分各功能部件，直观展示装配关系。结构设计上，该分度头可实现完整360度圆周回转，同时支持水平、垂直两个方向的工位设置，能够适配不同角度的加工装夹需求；盘面设置四个标准T型槽，可配合T型螺栓快速装夹不同外形的工件，中心设置圆锥孔用于安装顶尖或工具轴，保证工件装夹的同轴度精度。设计过程中重点优化了回转锁紧机构，侧边设置的操作手柄可实现回转角度的快速锁紧与释放，调节手轮可实现精细角度微调，底座的支撑结构做了加强筋设计，保证大负载装夹下的结构刚性，避免加工过程中出现形变影响精度。整体结构兼顾通用性与操作便捷性，可作为铣床、钻床等机加工设备的配套附件，用于完成等分钻孔、圆周铣削、角度分度等加工工序，各部件的装配逻辑符合实际工装的拆装顺序，模型内部无冗余特征，各运动部件可实现对应动作模拟，能够直观展示分度头的工作原理与操作方式，为同类工装的设计优化提供直观的三维参考。
