按动式圆珠笔外观结构三维设计

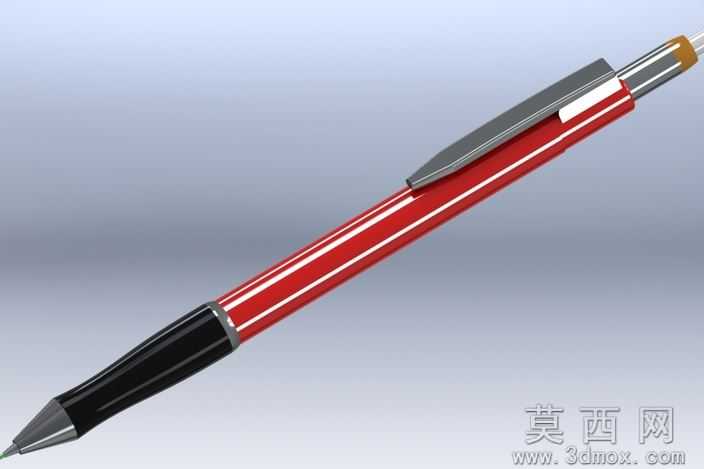

本作品为按动式圆珠笔的全参数化三维建模成果，建模过程以真实量产圆珠笔的实物尺寸为基准，在三维建模环境中完成了所有零部件的1:1比例还原。建模阶段首先梳理圆珠笔的整体装配逻辑，将整体结构拆分为笔杆主体、笔夹组件、按动顶帽、笔尖护套、金属笔尖头、内部笔芯限位结构等独立模块，每个模块均采用草图驱动的特征建模方式，先绘制各部件的截面轮廓草图，通过拉伸、旋转、扫掠等基础特征完成主体形态构建，再对细节位置进行倒角、圆角、抽壳等精细化处理，保证各部件的装配间隙符合实际生产的公差要求。材质与渲染阶段针对不同部件的物理属性分别配置材质参数：红色笔杆部分采用高光ABS塑料材质，调整材质的漫反射颜色为正红色，设置适中的高光反射强度与轻微的表面粗糙度，模拟亮面塑料的温润光泽；笔夹部分采用深灰色哑光塑料材质，降低高光反射等级，添加细微的颗粒质感还原磨砂塑料的触感；笔尖护套为黑色软质橡胶材质，设置较低的硬度参数与半哑光的表面属性，还原橡胶握柄的防滑质感；金属笔尖与笔夹上的装饰条采用抛光金属材质，调高反射强度与金属度参数，模拟镀铬金属的亮面反光效果；顶部按动帽采用半透明琥珀色塑料材质，添加次表面散射参数还原半透塑料的透光质感。渲染阶段采用三点布光方案，主光源从侧上方投射形成主要明暗关系，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒笔身的边缘线条，搭配浅灰色渐变背景突出产品主体，最终渲染效果完整呈现了圆珠笔的外观质感与结构细节。设计过程中充分考虑了各部件的装配合理性，笔夹与笔杆的卡扣结构、按动结构的滑动行程、笔尖与护套的配合位置都经过反复校验，确保模型既具备外观展示效果，也可用于后续的结构验证与开模参考。
