工业棘轮扭力扳手结构三维设计

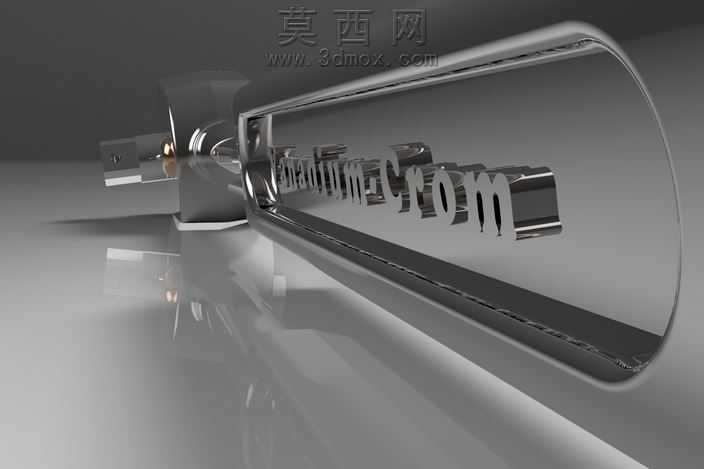

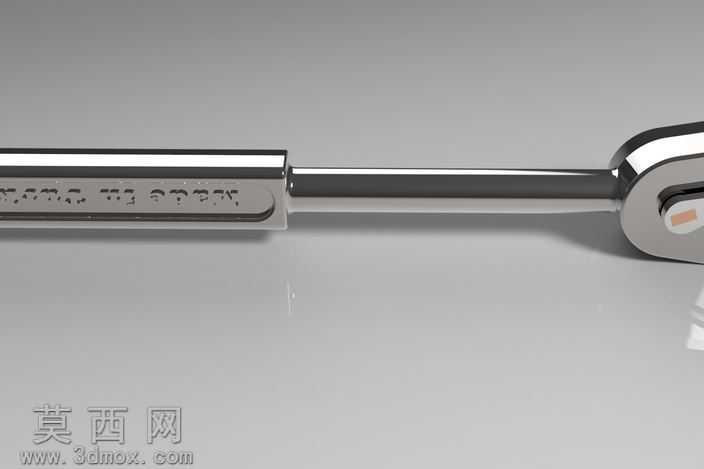

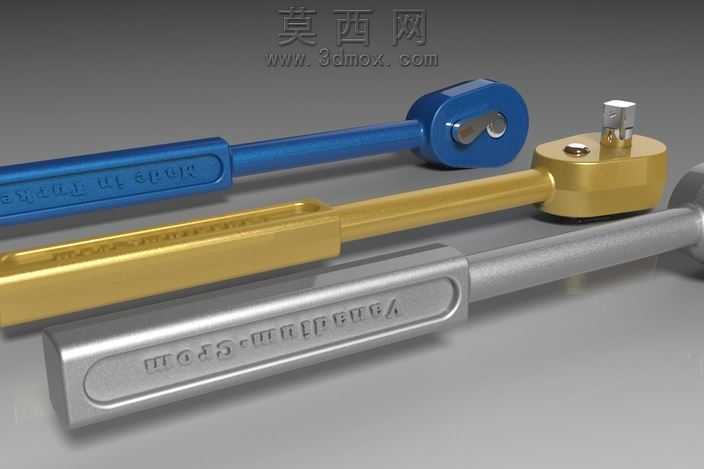

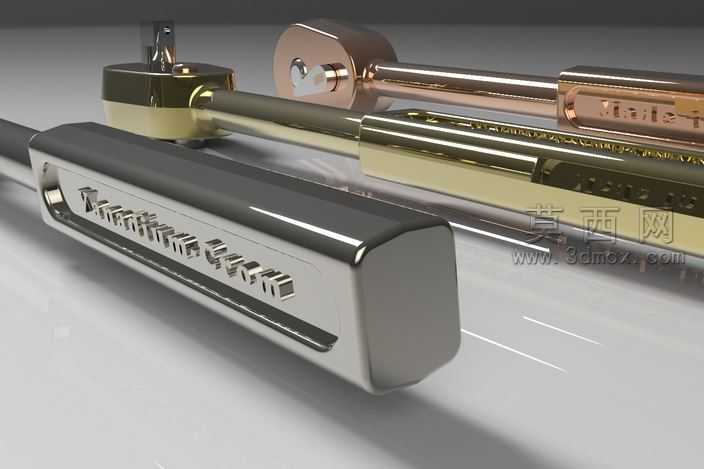

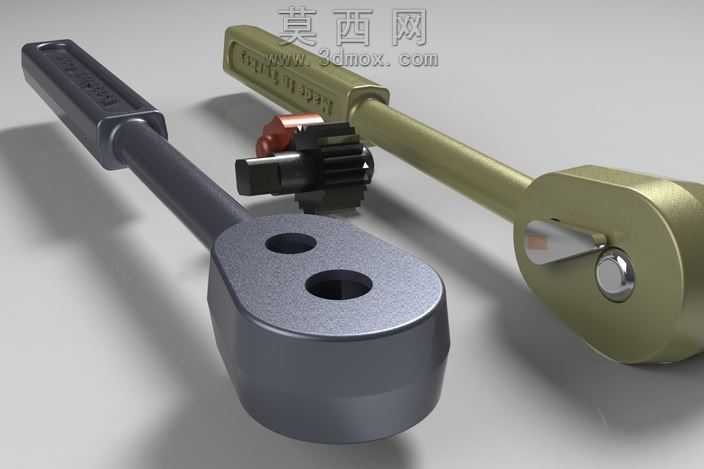

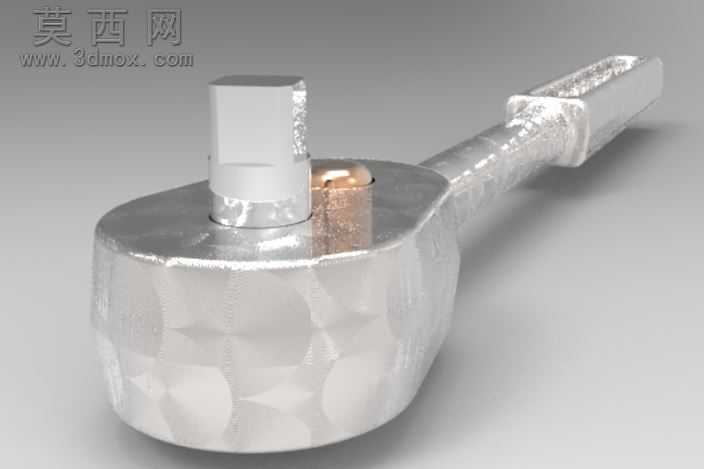

本作品为工业级棘轮扭力扳手的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构的特征化构建，首先对扳手的核心功能部件进行拆解设计：包含棘轮驱动头、扭力传递杆身、换向锁止机构、尾部握持段四大核心模块，建模过程中严格遵循机械装配的公差配合标准，对棘轮棘爪的啮合齿形进行了渐开线齿廓的精准绘制，保证传动过程中的卡合精度与承载强度，同时对换向拨片的转动行程、锁止钢珠的定位槽尺寸进行了参数化约束，确保换向操作时的档位清晰、锁止可靠。杆身部分根据不同扭力等级设计了差异化的截面结构，三款不同配色的杆身分别对应不同的扭力量程，建模时对杆身表面的防滑凹槽、品牌标识区域做了浮雕式特征处理，既还原了实物的外观细节，也为后续的结构力学仿真预留了分析基础。渲染阶段采用Keyshot完成材质与场景的搭建，金属部件分别赋予了镀铬亮面、镀锌哑光、阳极氧化蓝三种工业常用表面处理材质，对金属表面的细微划痕、反光粗糙度进行了参数调整，还原真实工业工具的使用质感，场景采用中性灰色摄影棚背景，搭配柔和的三点布光方案，突出扳手各部件的结构轮廓与材质差异，同时对棘轮头的透明视窗部分赋予了高透亚克力材质，可直观展示内部棘爪的啮合状态。设计过程中充分考虑了工具的人机工程学需求，杆身的握持直径、长度比例均参考了手动工具的行业设计标准，尾部的圆弧过渡处理可减少长时间操作时的硌手感，棘轮头的驱动方头尺寸符合通用套筒的配合标准，可兼容市面主流规格的套筒配件，整体结构设计兼顾了功能实用性与外观工艺性，可用于工业工具的产品展示、装配工艺指导、力学性能仿真分析等场景，完整还原了工业棘轮扭力扳手从内部结构到外部细节的全部设计特征。
