汽车用链接式轴承固定板结构设计

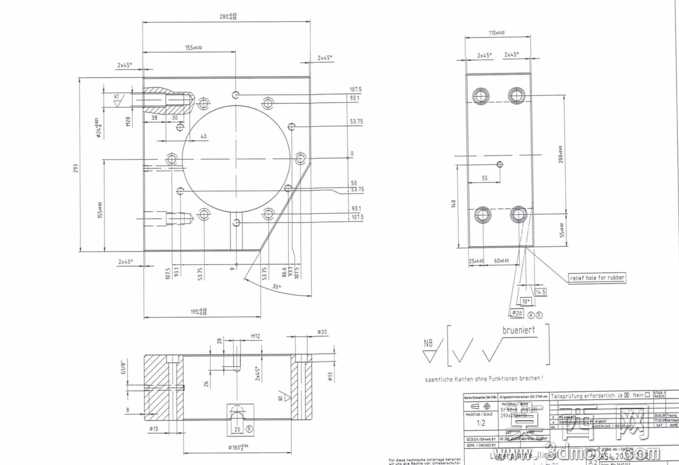

本作品为适配汽车传动系统的链接式轴承固定板三维模型，建模阶段以机械加工图纸的尺寸标注为核心依据，采用SolidWorks软件完成全参数化建模，全程遵循机械设计公差配合规范，确保各安装孔位、轴承容纳腔、链接铰接位的尺寸精度符合实际生产要求。建模过程中首先绘制主体板件的二维草图，以中心轴承安装圆孔为定位基准，依次排布四角的固定通孔、侧边的链接铰接槽、加强筋的轮廓线，通过拉伸凸台命令生成板件基础实体，再对孔位进行拉伸切除、对边缘进行倒角处理，针对链接部位的铰接结构单独建模后完成装配配合，验证铰接活动行程无干涉。材质配置上根据汽车零部件的使用工况，主体板件选用45号钢材质参数，表面设置发黑处理的哑光金属质感，铰接销轴部位设置调质处理的亮面金属材质，渲染阶段添加工业环境光照，清晰呈现板件的厚度变化、孔位的沉头结构、链接部位的铰接间隙，多角度视图完整展示零件的正视图、侧视图、剖视图结构。设计思路围绕轴承的稳定固定与链接传动的灵活性展开，中心大尺寸圆孔用于容纳轴承外圈，孔位周边设置的环形凸台提升轴承安装的接触面积，分散传动过程中的径向载荷；四角的固定通孔用于将板件整体锁紧在汽车底盘的安装基座上，孔位周边的加厚处理避免锁紧时板件发生形变；侧边的链接结构采用带圆弧过渡的铰接槽设计，既保证与相邻传动构件的活动连接余量，又通过圆弧过渡降低应力集中风险，板件背面设置的交叉加强筋在不增加整体厚度的前提下提升板件的结构刚性，降低整车的零部件重量。模型完成后经过干涉检查、质量属性核算，确认整体结构符合汽车零部件的轻量化、高强度设计要求，可直接用于装配验证、工艺拆解以及生产加工的参考。
