天然气调压撬集成管路设备三维设计

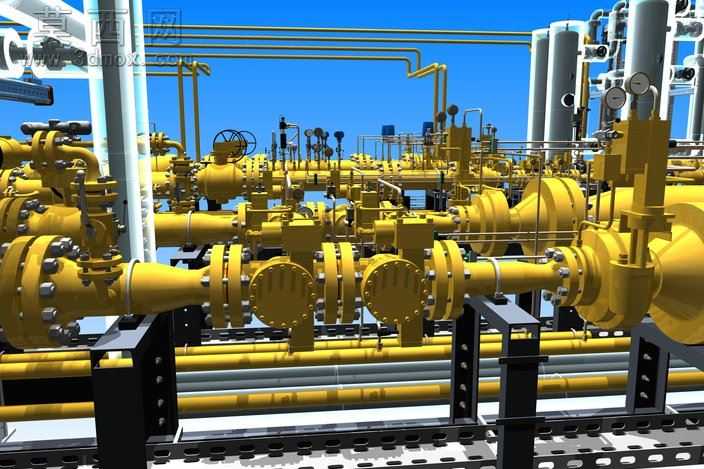

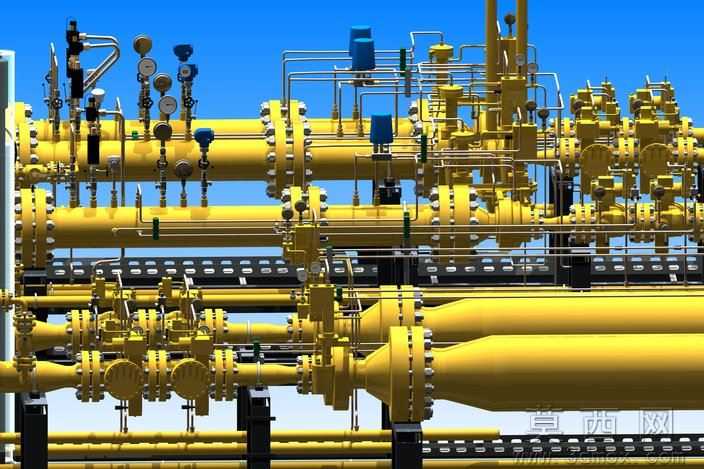

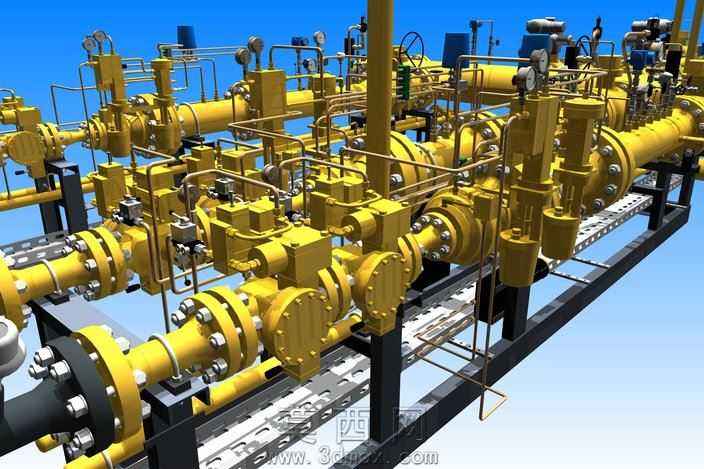

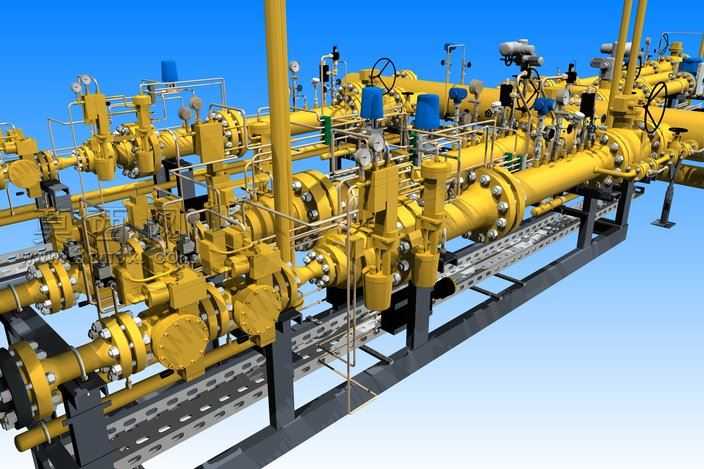

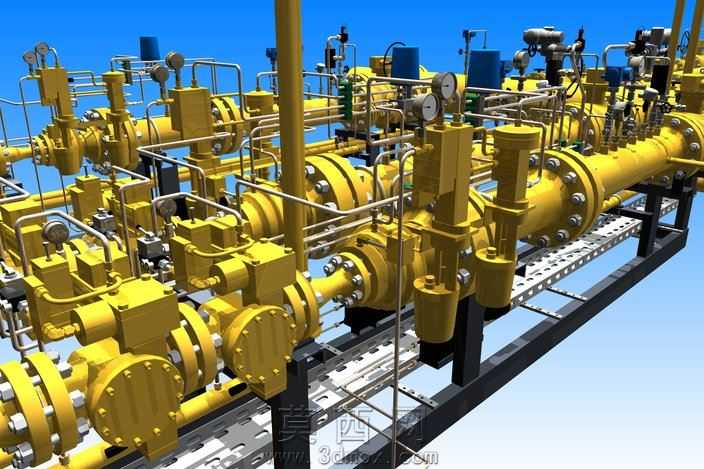

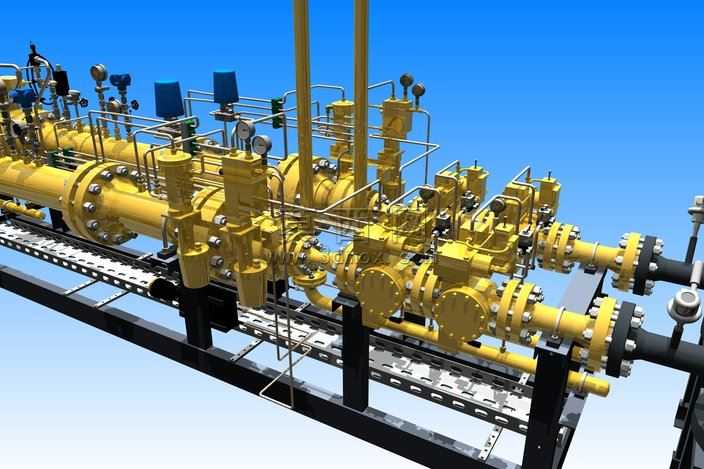

本作品为天然气调压站核心调压撬段的三维建模设计，整体采用撬装集成化布局思路，将调压、计量、安全截断、过滤分离等功能模块整合在统一的钢制框架底座上，便于现场整体吊装运输与快速安装部署。建模过程中严格遵循燃气输配设备的工程设计规范，对每一处管路走向、法兰连接点位、阀门操作空间都做了精准还原：主体工艺管路采用大口径厚壁无缝钢管结构，表面做醒目的黄色防腐涂装处理，所有法兰连接面的螺栓孔位、密封垫片结构都按照行业标准参数建模，保证模型可直接用于工程方案展示与施工交底。模型对撬装内的各类功能部件做了精细化还原：包括带执行机构的安全切断阀、压力调节阀、高精度计量仪表组、就地显示压力表、差压变送器、过滤洗涤装置、排污管路以及配套的仪表信号管线，每一类部件的结构比例、安装位置都参考真实调压撬的排布逻辑，仪表引压管采用小直径不锈钢管建模，沿主管道与支架有序排布，还原了现场管线错落但规整的布局特点。材质渲染阶段，针对不同部件做了差异化材质区分：主工艺管道采用哑光黄色工业防腐漆材质，金属阀门、法兰、螺栓采用镀锌钢的金属质感材质，仪表表盘采用玻璃与工程塑料组合材质，框架底座采用深色碳钢防锈漆材质，背景搭配简洁的浅蓝色渐变环境，通过光影调整突出设备的立体结构与部件层次，让整体渲染效果既符合工业设备的真实质感，又能清晰展示各模块的装配关系。设计过程中充分考虑了撬装设备的操作维护需求，预留了足够的阀门操作空间、仪表检修通道，底部框架的支撑结构、安装固定点位也都做了完整建模，整体模型结构严谨，细节丰富，可用于燃气调压站的方案演示、运维培训、工程教学等多个场景，完整还原了天然气调压撬核心段的结构特征与功能布局。
