DN20口径手动安全球阀三维结构设计

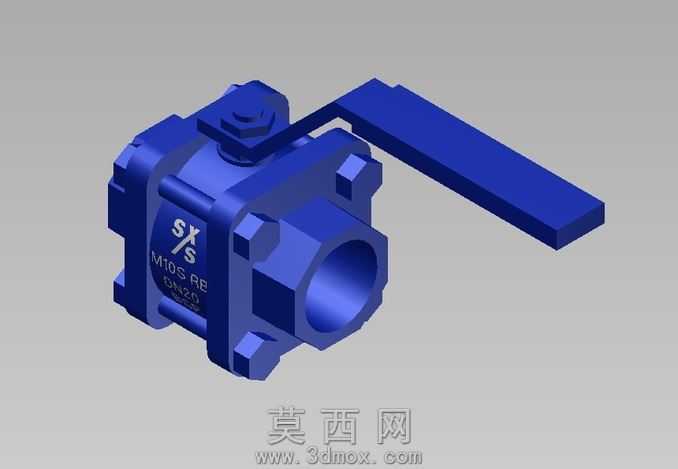

本作品为DN20通径的手动安全球阀三维建模成果，建模过程中严格遵循阀门行业通用设计规范，对阀体、阀芯、操作手柄、连接端等核心部件进行了1:1等比例还原，整体结构完整无缺失，各部件间的装配关系清晰合理，可直接用于装配干涉检查、运动仿真验证以及工程图纸导出。建模阶段采用参数化设计思路，对阀体的承插连接端口、阀芯的密封配合面、手柄的操作力矩传递结构都做了精准的尺寸约束，确保模型参数符合DN20公称通径的压力等级要求。材质渲染部分，阀体采用工业常用的铸钢蓝漆材质效果，表面做了细微的磨砂质感处理，还原工业阀门真实的涂装外观；操作手柄采用同色系硬质工程塑料材质，边缘做了倒角过渡处理，既符合实际生产中的工艺要求，也提升了模型的视觉真实度；阀体表面的标识字符采用浮雕式建模处理，字符清晰可辨，还原了实物阀门的铭牌标注细节。结构设计上，该球阀采用一体式阀体结构，减少了外泄漏点，提升了阀门的安全性能，手柄与阀芯的连接采用扁榫结构，保证操作时扭矩传递稳定无松动，阀芯的通孔与管路通径完全匹配，流道无突变，可有效降低管路介质流动阻力。模型整体布线规整，无冗余几何特征，曲面过渡顺滑，所有配合面都预留了合理的装配间隙，符合实际加工装配的公差要求，既可以作为教学演示的三维案例，也可为同类型阀门的改型设计提供参考基础，帮助设计人员快速验证结构合理性，缩短产品开发周期。
