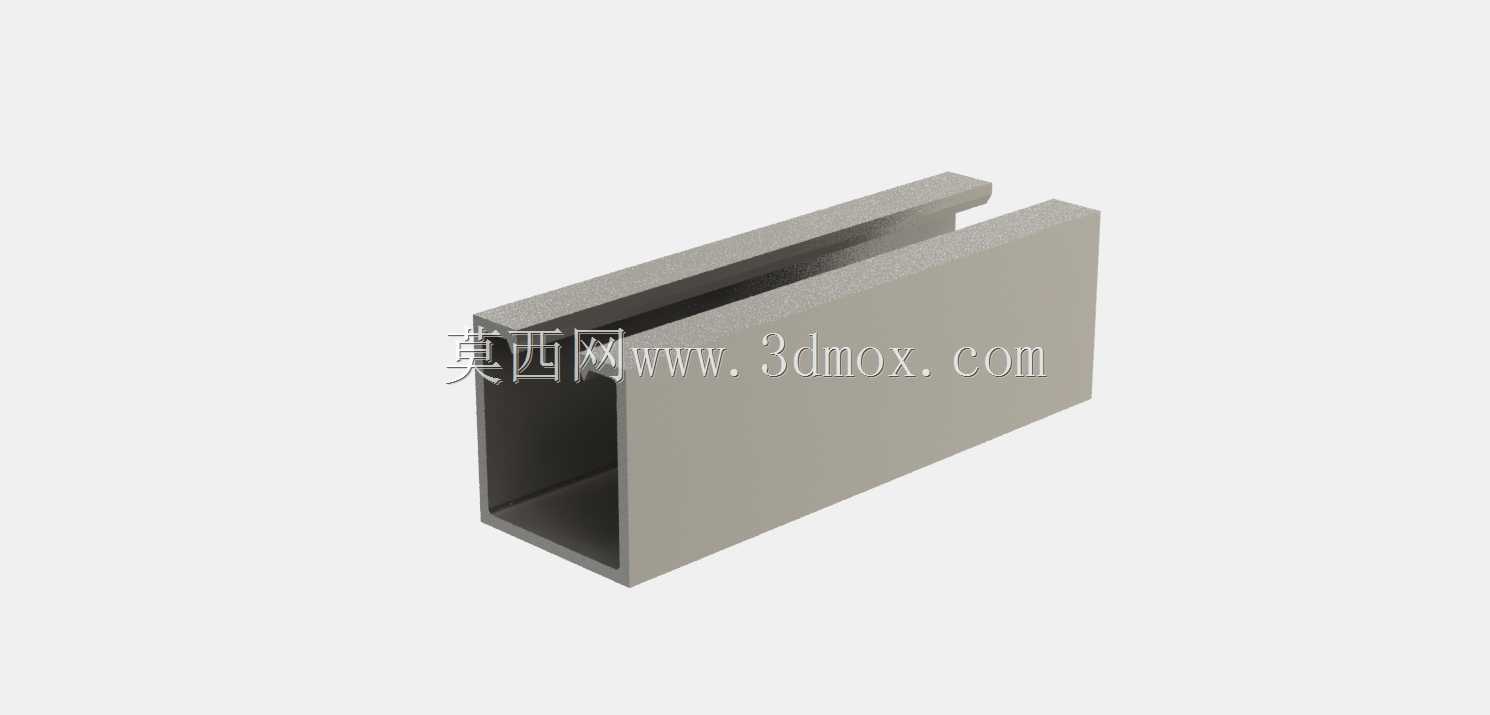

工业框架用A1000槽型钢结构构件

　　这类槽型截面的型钢构件，在工业设备机架、输送线支撑框架、防护栏立柱、设备外罩承重骨架场景中应用十分广泛，区别于常规标准型材，该构件的槽口尺寸、壁厚、截面高度都做了适配性调整，能满足特定安装场景下的嵌装需求。从实际使用角度看，这类带单侧开口槽的型钢，既可以作为主承力梁承担垂直方向的静载荷与设备运行产生的动载荷，也能利用槽口空间嵌装直线导轨、传感器安装座、走线槽、密封胶条等配套部件，无需额外焊接安装支座，能大幅减少现场装配的加工工序。设计这类构件时，首先要明确安装边界的限制：构件的外截面宽度要匹配框架立柱的对接尺寸，槽口的内宽要保证嵌装部件能顺利滑入，同时槽底的壁厚要满足螺栓贯穿连接的强度要求，避免锁紧时出现型材变形。

　　构件的端部做了平齐处理，能直接和相邻的型材端面通过角码、内置连接件完成拼接，不需要额外做坡口或者裁切适配，长度方向可以根据实际框架的跨度需求做参数化调整，适配不同的机架尺寸。从受力特性来看，这种矩形槽型的截面惯性矩分布合理，垂直方向的抗弯能力足以支撑常规中小型工业设备的自重，槽口两侧的翼缘能承担侧向的扭力，避免设备运行振动时出现框架侧向偏移。实际选型应用时，要注意槽口的安装间隙预留，嵌装部件的外形尺寸要比槽内净尺寸小0.2到0.5毫米，保证部件能顺畅滑入同时不会出现过大的旷量，连接用的T型螺栓头部尺寸要和槽内空腔匹配，能卡入槽内后旋转锁紧，不会出现滑转脱出的问题。这类构件的表面没有做额外的安装孔预设，

　　能给设计人员留出足够的自定义加工空间，根据实际走线、附件安装的位置在现场钻孔或者攻丝，适配不同的设备布局需求，相比成品标准型材，这种可配置的槽型钢更适合非标准自动化设备的定制化框架搭建，能减少标准型材选型时出现的尺寸冗余或者强度不足问题。在三维建模过程中，这类构件的参数化特征要做全关联，调整截面高度、槽宽、壁厚参数时，整个构件的实体能同步更新，不需要重复绘制草图，能提升非标设备框架设计的建模效率，装配时可以直接通过槽口的配合面和相邻部件做约束，快速完成框架的整体拼接，检查装配干涉时也能直观看到槽内空间的占用情况，避免后期装配时出现部件和槽壁碰撞的问题。
