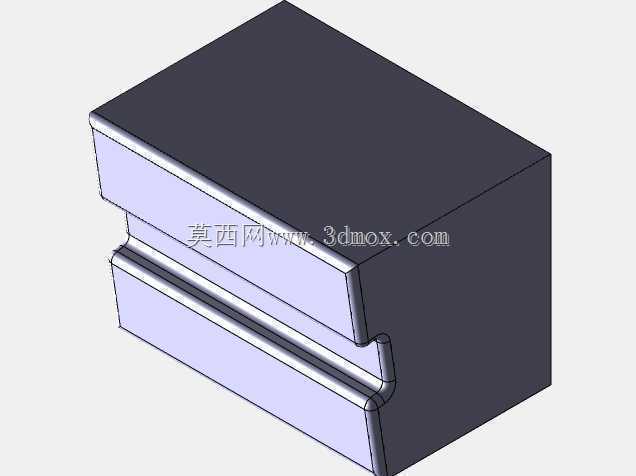

带侧部卡槽的块状支撑连接构件

　　在非标自动化产线的工位定位、工装夹具的基座搭建以及小型设备的内部支撑场景中，这类带侧部卡槽的块状构件是十分常见的结构单元，它不需要复杂的外部连接件，就能实现相邻部件的快速卡接定位，大幅减少装配环节的紧固件使用量，降低后期维护的拆装难度。从结构设计逻辑来看，主体采用实心方块构型，核心是保证自身的结构刚性，在承受垂直方向的静载荷时不会出现明显形变，侧部开设的通长卡槽并非简单的开槽处理，槽口边缘做了圆弧过渡，一方面是为了避免装配过程中锐边划伤操作人员或对接零件的表面，另一方面也能在卡接时引导对接部件滑入槽位，降低对位难度，卡槽的深度与宽度经过匹配设计，既保证卡接后不会出现横向窜动，又不会因为槽深过大削弱主体的结构强度，

　　槽体与主体的衔接处做了圆角处理，分散应力集中点，避免长期受载后在衔接位置出现开裂问题。这类构件的安装边界十分灵活，主体的平整端面可以直接通过螺栓固定在型材基座或者设备安装板上，不需要额外加工复杂的安装位，侧部的卡槽可以直接与对应厚度的板件、导轨条或者其他带凸榫的零件配合，实现无紧固件的快速拼接，在一些需要频繁调整工位布局的柔性产线中，这种设计能大幅缩短工位调整的时间，不需要反复打孔攻丝，只需要松开端面的固定螺栓，调整好位置后重新卡入对接部件即可。从实际使用场景出发，这类构件常被用作小型料道的侧部支撑、传感器安装支架的基座、工装夹具的定位挡块，在电子组装产线的PCB板载具定位工位，它可以配合卡槽内的弹性垫片实现载具的快速装夹，

　　不需要额外设计复杂的夹紧机构；在小型输送设备的侧边，它可以作为护栏的安装基座，卡槽直接卡入护栏的侧边型材，通过端面的固定螺栓锁死在输送架体上，安装效率比传统的角码连接提升近四成。设计这类构件时，首先要明确使用场景的载荷要求，如果是用作重载支撑，主体的壁厚要对应加厚，卡槽的配合公差要选过渡配合，避免受载后出现松脱，如果是用作轻载定位，卡槽可以选小间隙配合，提升拆装的便捷性，同时要注意卡槽的位置精度，槽体的平行度要控制在合理范围内，否则卡接后对接部件会出现倾斜，影响整体的装配精度，主体的上下端面要保证平面度，避免固定后出现翘曲，导致支撑不稳。这类构件的外形尺寸没有统一的固定规格，都是根据实际的安装空间和对接零件的尺寸做适配，

　　核心的尺寸约束是主体的长宽高要满足安装空间的边界要求，不能与周边的运动部件产生干涉，卡槽的尺寸要与对接零件的厚度匹配，同时要预留一定的公差余量，考虑加工误差和材料的热胀冷缩影响，在一些有耐腐蚀要求的使用场景，这类构件可以选用工程塑料或者不锈钢材质加工，普通工况下采用45号钢做表面发黑处理即可满足使用要求，加工时优先采用铣削工艺一次成型，保证卡槽与主体的位置精度，减少二次装夹带来的误差。
