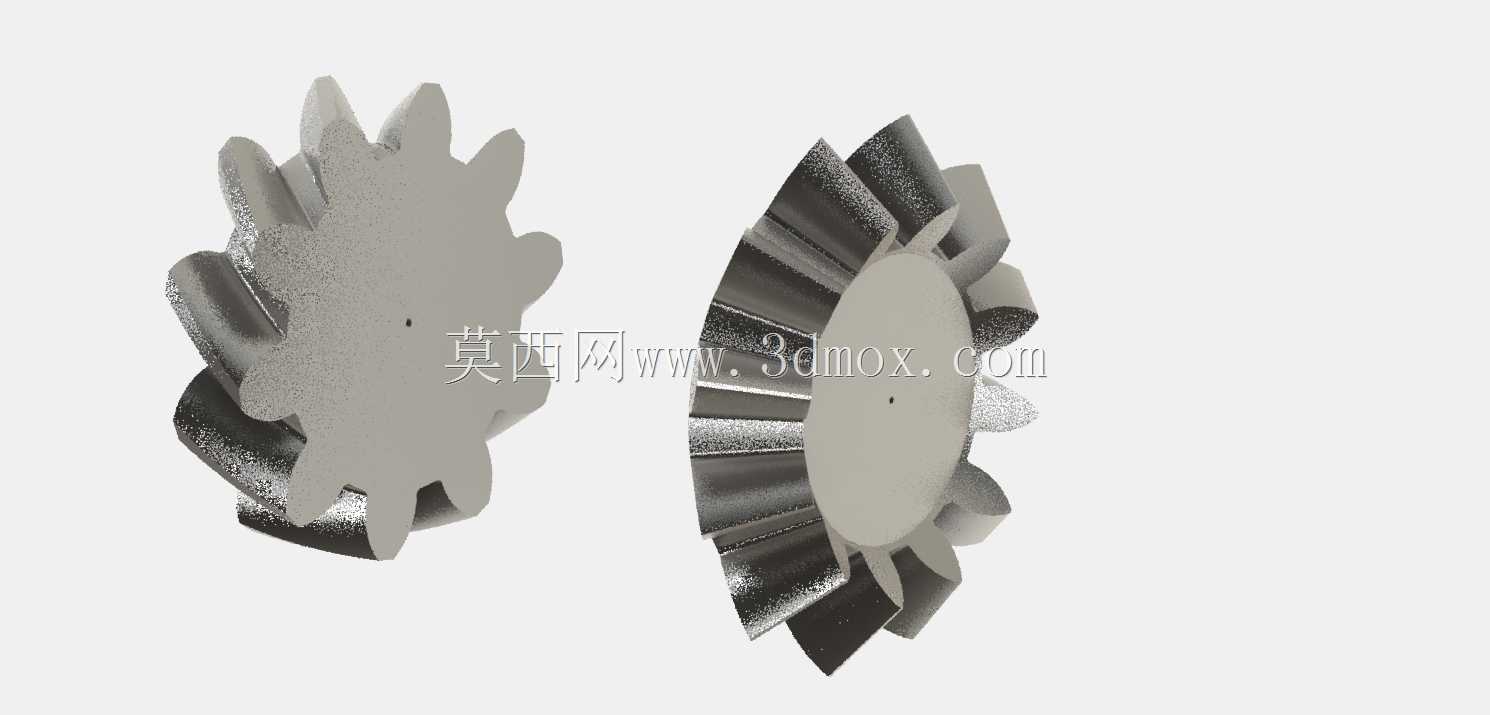

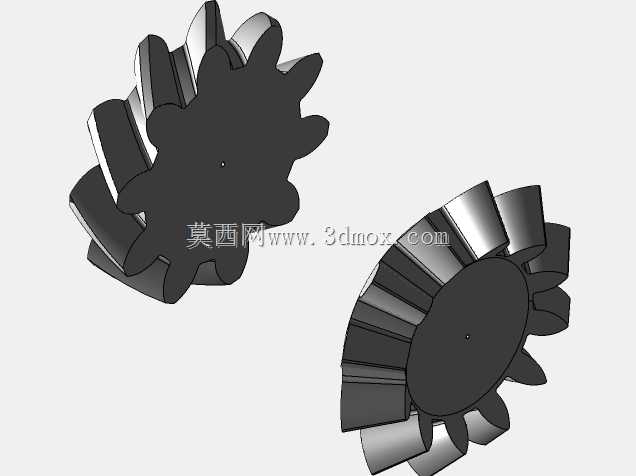

可参数化配置的锥面传动齿轮结构

　　这类可配置锥齿轮常应用在相交轴动力传递场景中，比如小型自动化设备的转角传动模块、仪器仪表内部的动力换向机构、精密传动装置的变速单元里，核心作用是在两轴呈一定夹角的安装空间内完成旋转动力的稳定传递，适配不同传动比、安装距的使用需求。从设计思路来看，这款齿轮采用直齿锥齿的齿形结构，齿向沿锥面母线方向排布，相比螺旋锥齿轮加工难度更低，装配时的轴向定位要求更宽松，适合中小载荷、中低转速的传动工况，在传感器配套的精密调节机构、小型工装的动力转向单元里应用十分广泛。设计时首先确定了分锥角的可调范围，可根据实际安装的轴交角调整齿坯的锥度参数，齿顶高、齿根高按照标准短齿制取值，避免小齿数情况下出现根切问题，

　　同时保证轮齿的抗弯强度满足常规传动载荷要求。齿轮中心设置有定位安装孔，孔位与齿坯的同轴度公差控制在0.02mm以内，装配时可通过轴孔配合完成周向定位，也可根据实际安装需求在端面增设定位销孔或者键槽结构，适配不同的连接固定方式。从安装边界来看，这款齿轮的轴向安装尺寸可根据配置参数调整，齿面的啮合接触区经过预设调整，装配时只需要保证两齿轮的分锥顶点重合，即可获得理想的齿面接触痕迹，不需要反复调整安装距，能大幅降低现场装配的调试难度。齿部的端面边缘做了小倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能减少齿轮啮合起始阶段的冲击，让传动过程更平稳。轮齿的厚度参数可根据传递扭矩的大小做适配调整，

　　在载荷较小的仪器仪表场景中可选用较薄的齿坯降低整体重量，在载荷稍大的通用传动场景中可增加齿厚提升轮齿的抗冲击能力。实际应用中，这类可配置齿轮不需要单独开模定制，只需要调整参数即可生成适配不同安装空间的型号，能大幅缩短非标设备的设计周期，减少传动件的选型备货成本，在小批量定制化的设备研发场景中优势十分明显。齿面的粗糙度按照传动件通用要求设计，常规机加工即可达到要求，不需要额外做磨齿处理，能兼顾传动精度与加工成本，适配大多数民用工业设备、教学实验装置、小型自动化模组的传动需求。
