C型开口支撑固定连接构件

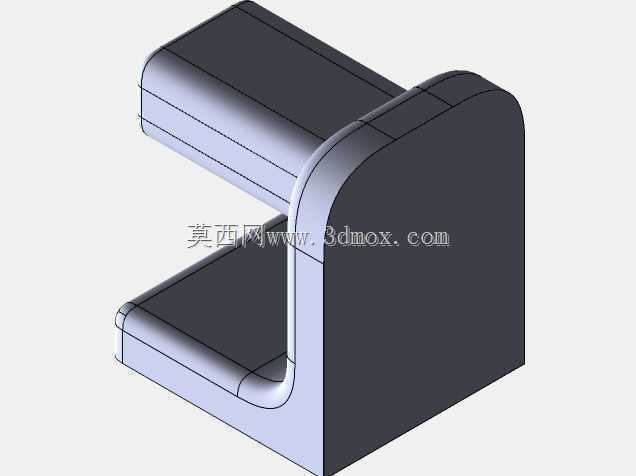

　　该C型开口构件在各类工装夹具、小型设备机架、输送线侧边定位结构中应用十分广泛，日常做结构设计时，这类构件常用来做两个垂直方向部件的过渡连接，或是作为悬臂类部件的根部支撑座，也可在检测治具中作为工件的侧向定位支撑块使用，开口槽的结构设计可以直接卡入对应厚度的板件，无需额外做避让开槽，装配时能快速实现对位，减少现场装配的调整工作量。从结构设计逻辑来看，整体采用一体化弯折加圆角过渡的构型，外侧转角处做了大R角处理，并非直角结构，这一设计首先是规避了应力集中问题，在承受悬臂载荷时，转角位置不会因为尖锐直角产生应力突变导致开裂，同时大圆角的结构在加工时无论是采用铣削成型还是钣金折弯成型，都能减少加工应力残留，提升构件整体的结构强度。

　　内侧的两个平行支撑面做了等厚设计，两个支撑面的平面度要求控制在0.1mm以内，平行度公差不超过0.08mm，保证卡入对应板件后不会出现倾斜偏摆，支撑面的边缘做了微小的倒角处理，避免装配时刮伤配合件的表面，也能引导配合件顺利滑入开口槽内。构件的背部安装面为整面平面结构，设计时预留了足够的安装孔位布置空间，可根据实际安装需求布置沉头孔或是螺纹孔，安装边界的尺寸适配常用的40系列、50系列铝型材安装间距，也可直接固定在钢板焊接的机架立面上，安装时背部整面贴合能保证支撑的稳定性，不会因为接触面过小产生局部压溃的问题。开口的深度尺寸设计兼顾了连接强度与装配便利性，槽深过浅会导致配合件卡入后连接刚性不足，受侧向力时容易脱出，

　　槽深过深则会增加构件整体的材料用量，同时装配时需要更长的对位行程，该构件的槽深与整体高度比例控制在0.4左右，既保证了足够的咬合长度，也不会造成材料的浪费。构件的壁厚设计均匀，整体壁厚差不超过1mm，若采用金属切削加工，均匀壁厚可以减少加工时的变形量，若采用注塑或是铸造成型，均匀壁厚也能避免成型时出现缩痕、气孔等缺陷，提升成品率。在实际选型使用时，需要根据所承受的载荷大小匹配对应材质，轻载场景下可选用铝合金材质做阳极氧化处理，兼顾重量与防锈性能，中载场景可选用45号钢做调质发黑处理，重载场景则可选用合金钢做淬火处理提升结构强度。这类C型支撑构件相比直角拼接的双件连接结构，一体化的结构省去了两个零件拼接的装配工序，

　　也消除了拼接处的连接间隙，整体刚性更好，在小型自动化设备的料道侧边挡边、传感器安装支架的根部固定、小型操作工作台的边角支撑等场景都能适配，设计时可根据实际安装空间调整整体的长宽高尺寸，核心的开口槽结构、圆角过渡、等厚支撑面的设计逻辑可通用，在三维建模过程中，需要重点注意内侧支撑面与背部安装面的垂直度公差，这一公差直接影响装配后配合件的位置精度，若垂直度超差，会导致卡入的板件出现倾斜，影响后续工位的定位精度，同时转角处的圆角需要与壁厚匹配，内R角的大小通常取壁厚的0.5-0.8倍，避免内R角过小导致加工时刀具损耗过大，或是成型时出现应力集中的问题。
