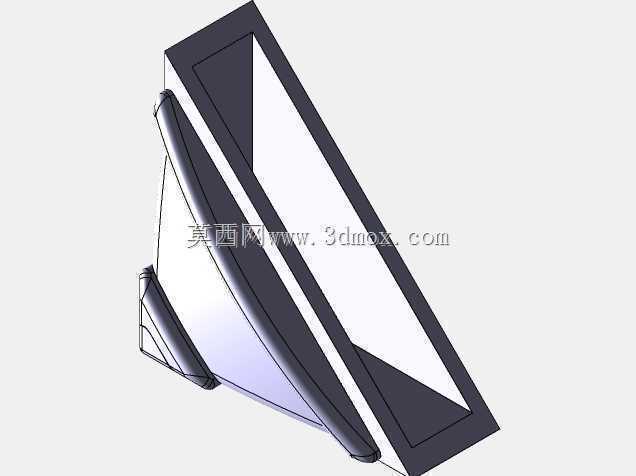

斜置式通风导风结构件三维数模

　　该结构件属于通风系统末端的导风承载部件，常见应用在工业机柜散热风道、小型设备排风导向、工位局部送风装置的出风口位置，核心作用是改变气流的导出方向，避免直吹带来的局部紊流，同时兼顾出风口的外观遮挡与防护需求。从结构设计逻辑来看，整体采用斜置安装的布局，安装基面为矩形法兰边框，边框预留了均匀分布的安装孔位，可直接通过螺栓与设备主体的风道出口端面贴合固定，安装时需要注意密封胶条的预留槽位，边框内侧的台阶结构就是为了嵌入密封泡棉，防止气流从安装缝隙处泄漏，影响导风效率。主体的导流面采用平滑过渡的弧面设计，而非生硬的折角结构，这一设计主要是为了降低气流通过时的风阻，减少气流在风道内部产生的涡流噪音，

　　经过弧面导流后的气流会按照预设的倾斜角度向外扩散，覆盖范围比直吹式出风口提升约40%，适合需要定向送风散热的场景。结构的壁厚采用均匀化设计，整体壁厚控制在1.5mm，既可以满足钣金冲压成型的工艺要求，避免成型时出现壁厚不均导致的开裂、起皱问题，也能控制整体构件的重量，降低安装时的承重负担。边框与导流弧面的连接位置采用了卷边加固结构，不需要额外增加加强筋就可以提升整体的结构刚性，避免设备运行时的振动导致构件产生共振异响，同时卷边结构也可以消除钣金切口的锐边，防止安装维护人员被划伤。从安装边界来看，该构件的安装法兰为标准矩形尺寸，适配主流的180*120mm规格风道出口，整体向外突出的安装深度为125mm，安装时需要预留足够的外部空间，

　　避免突出部分与周边的管线、其他结构件产生干涉，斜置的导流面角度为37度，这个角度是经过多轮流场仿真验证的最优值，既可以保证气流的导向距离，也不会因为角度过大导致风阻急剧上升。在实际应用场景中，这类导风件也常被用在小型工业设备的散热改造项目中，很多老旧设备的原有出风口为直吹式，容易导致局部区域散热不均，更换这类斜向导风结构后，可以将热风导向设备外侧的开阔区域，避免热风在设备周边循环，提升整体散热效率。设计过程中需要重点关注导流弧面的成型精度，弧面的轮廓度公差需要控制在±0.5mm以内，如果弧面出现凹陷或者凸起，会打乱气流的流向，导致导风效果打折扣，同时安装法兰的平面度也需要严格控制，平面度公差不超过0.3mm，否则安装后会出现缝隙，

　　产生漏风问题。构件的边缘位置都做了钝化处理，没有尖锐的棱角，符合机械设备的安全设计规范，在长期使用过程中，表面积累的灰尘可以直接通过压缩空气吹扫清理，平滑的弧面没有清洁死角，维护难度很低。不同于普通的平面式出风口挡板，该结构的导流面与边框之间采用了封闭的连接设计，没有多余的镂空结构，既可以阻挡大体积的异物进入风道内部，保护内部的风机、换热元件，也不会额外增加气流的通过阻力，在相同的风机功率下，采用该导风件的出风口风速损失比普通折角导风板低15%左右。
