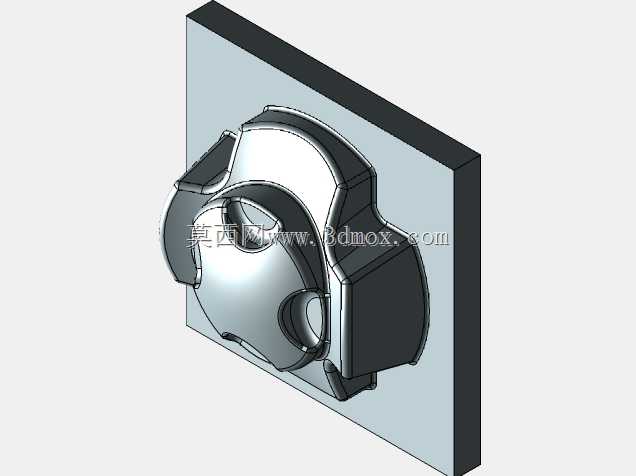

铣削加工用3D模具型腔结构设计

　　这套模具结构主要面向金属铣削加工场景下的工件成型工序，适配立式加工中心的装夹工位，安装时可直接通过背部的基准板贴合机床工作台面，依靠侧边的定位销孔完成快速找正，无需额外制作过渡垫板，能有效缩短单件加工的准备周期。从实际加工逻辑来看，该结构的成型曲面完全匹配目标工件的外轮廓特征，所有过渡圆角均按照铣刀切削半径做了同步优化，避免加工过程中出现刀具干涉、清角残留的问题，曲面衔接处的拔模斜度控制在1.5度，既保证成型后工件顺利脱模，也不会因为斜度过大导致成型尺寸偏差。设计阶段优先考虑了加工时的受力分布，背部基准板厚度设置为成型区域最大深度的1.2倍，在高速铣削进给时不会因为切削力产生共振颤纹，成型区域的壁厚均匀过渡，

　　最薄处保留了足够的刚性余量，避免粗加工走刀时出现结构变形。型腔周边的避让槽深度与宽度完全匹配常用立铣刀的刀杆直径，精加工走刀时可以一次性完成侧壁与底面的衔接加工，减少接刀痕迹对成型面精度的影响。安装边界上，背部基准板的四个角预留了标准T型槽螺栓的穿装孔位，孔位间距符合常见加工中心工作台的T型槽间距规格，装夹时不需要重新调整工作台螺栓位置，适配性较强。成型区域的流道与排气槽布局顺着铣削走刀路径设置，粗加工时可以顺着流道方向分层下刀，减少刀具垂直扎入的切削负载，精加工时排气槽位置可以避开刀具的主要切削路径，不会在成型面上留下多余的加工痕迹。整体结构没有多余的冗余设计，所有非成型面都做了轻量化挖槽处理，

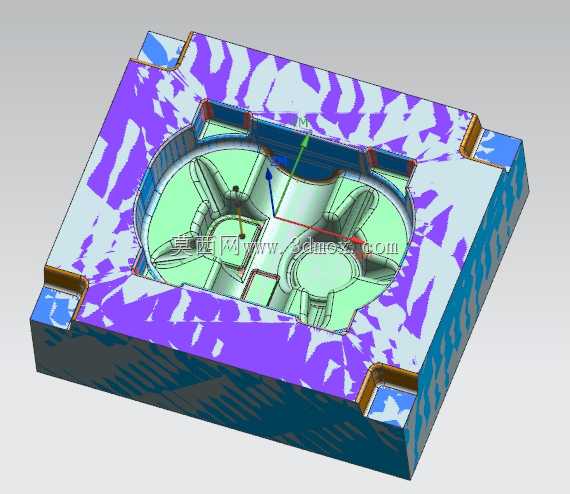

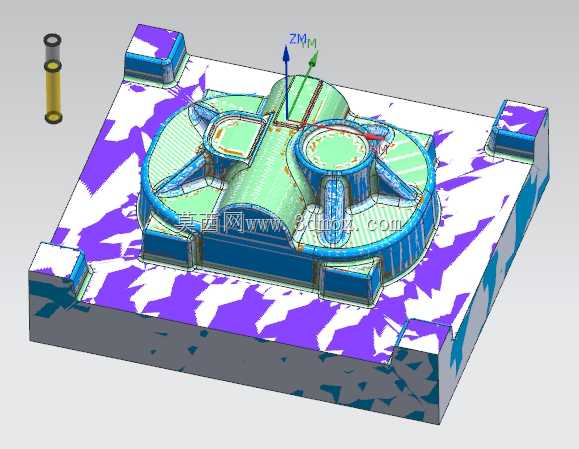

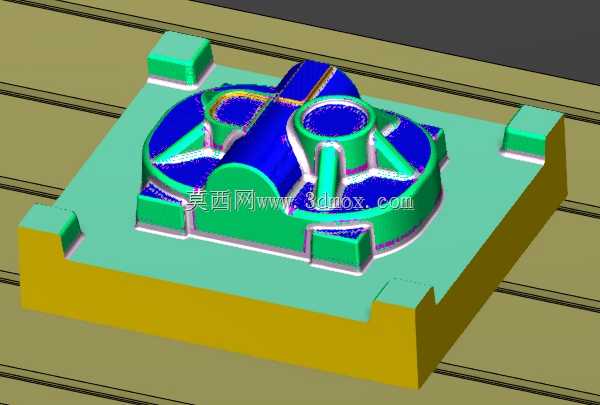

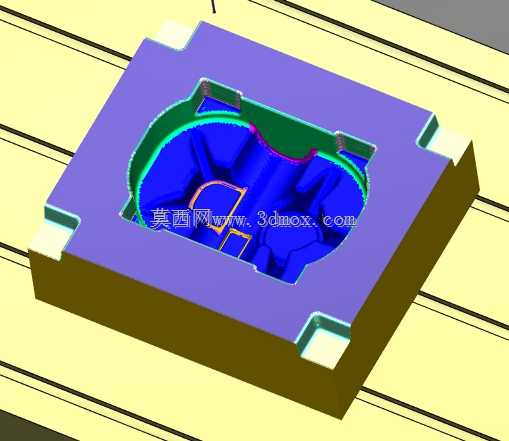

　　在保证整体刚性的前提下降低了模具自身重量，方便人工吊装与工位转序，挖槽位置的圆角也做了统一处理，避免应力集中导致的结构开裂问题。实际应用中，这套结构可以直接配合Vericut仿真完成加工路径的前置验证，提前排查过切、撞机风险，导入NX CAM环境后可以直接识别所有加工特征，不需要重新做特征识别与曲面修补，能大幅缩短编程准备时间。
