柴油发动机VE分配式燃油喷射泵结构

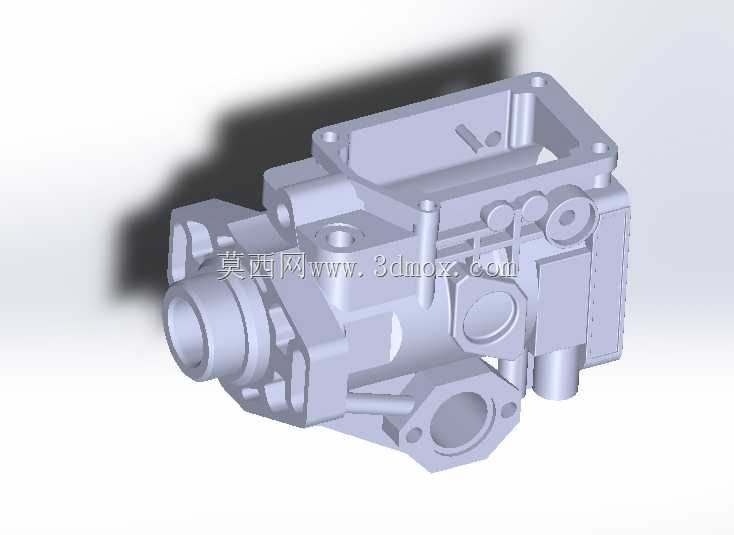

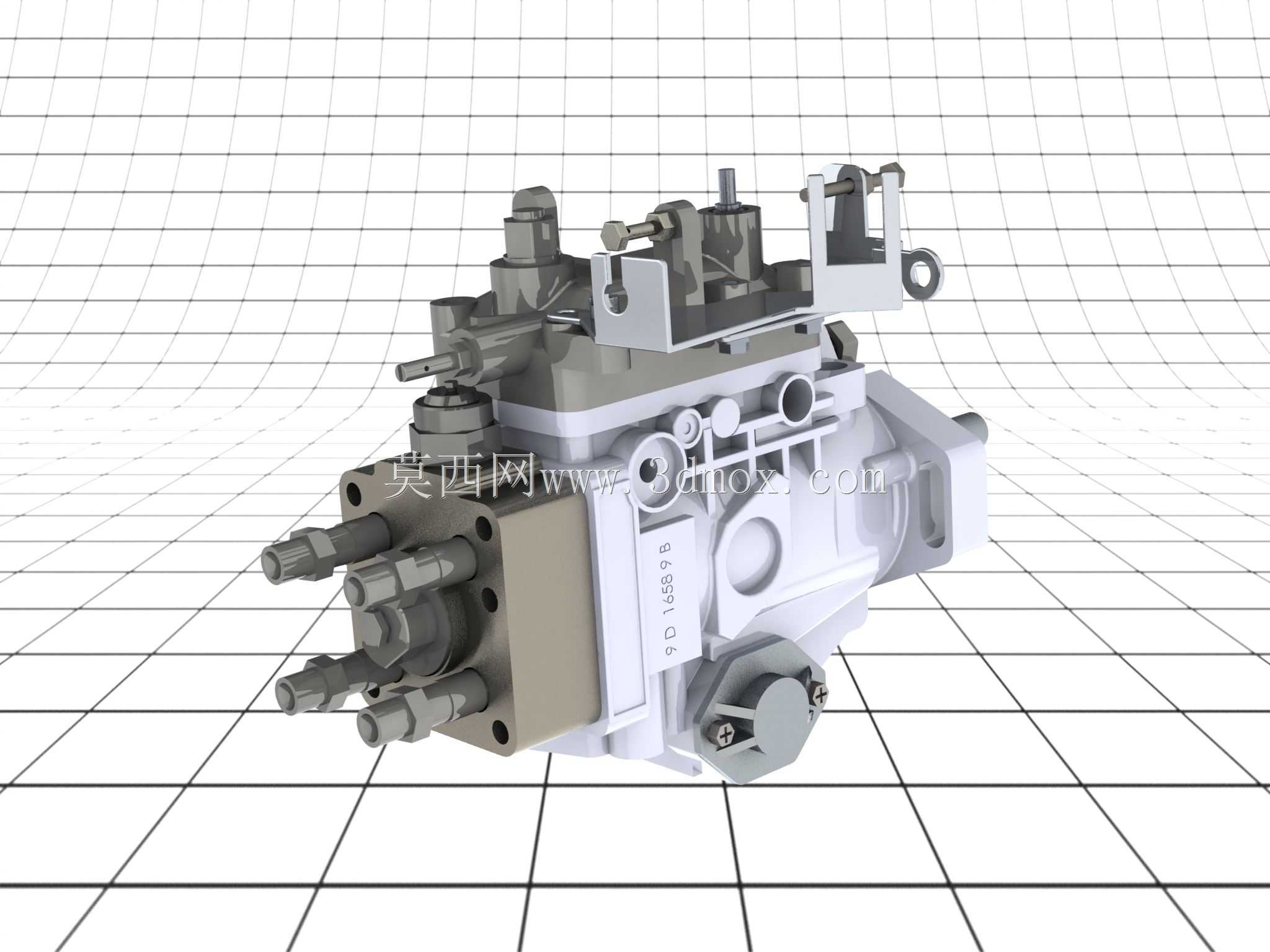

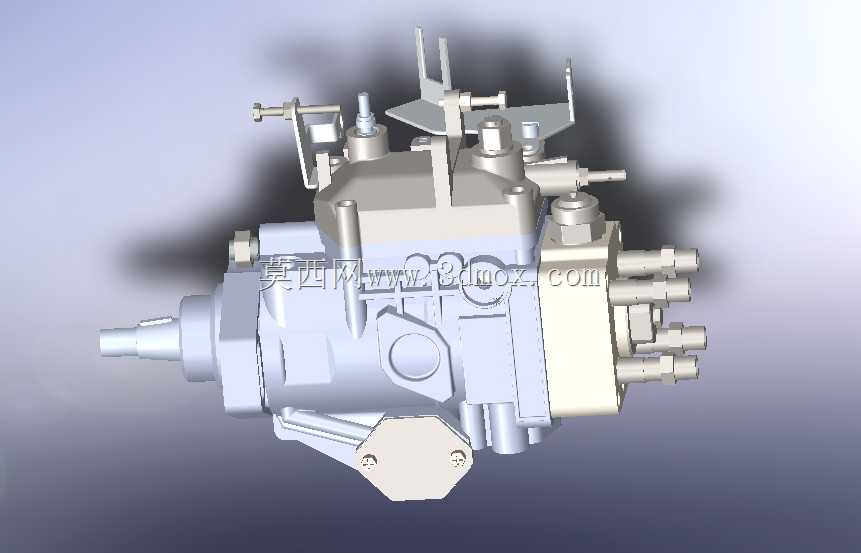

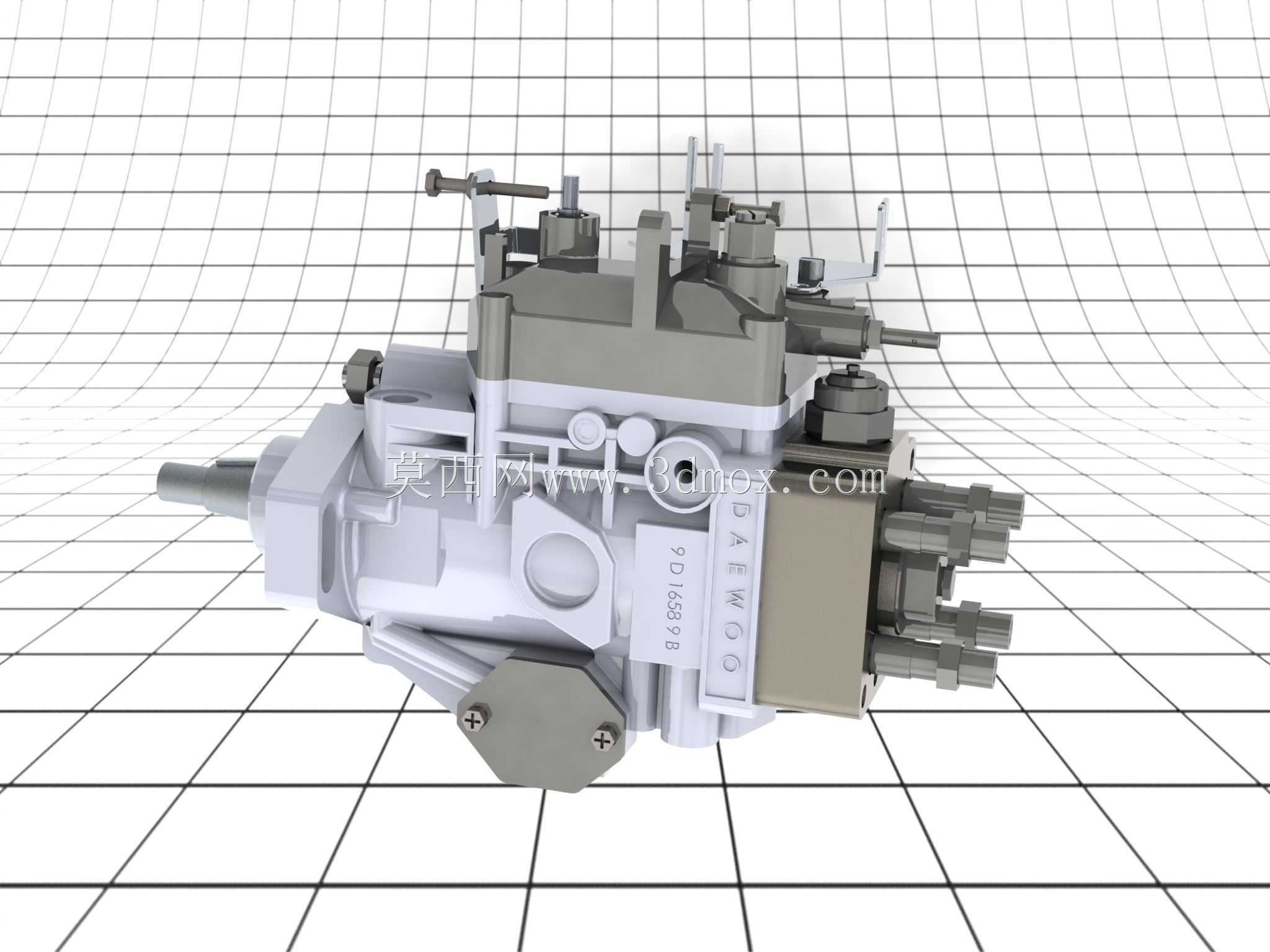

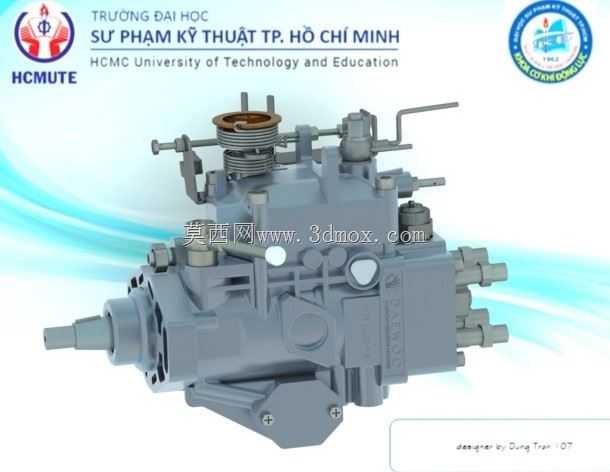

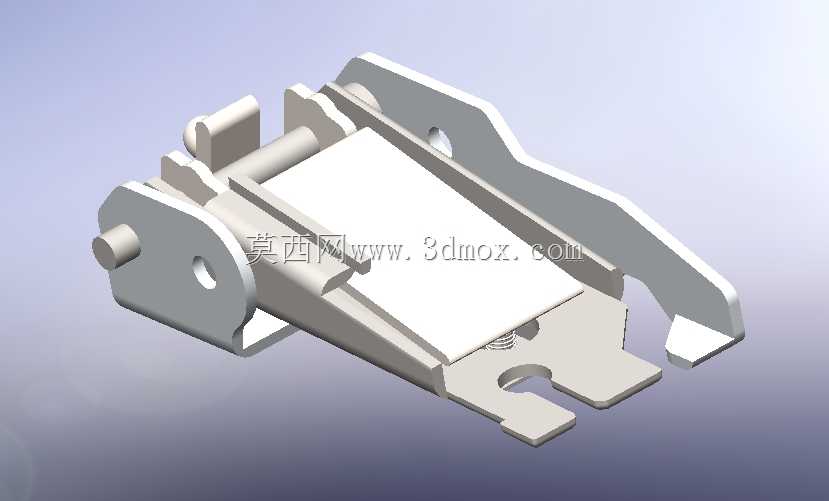

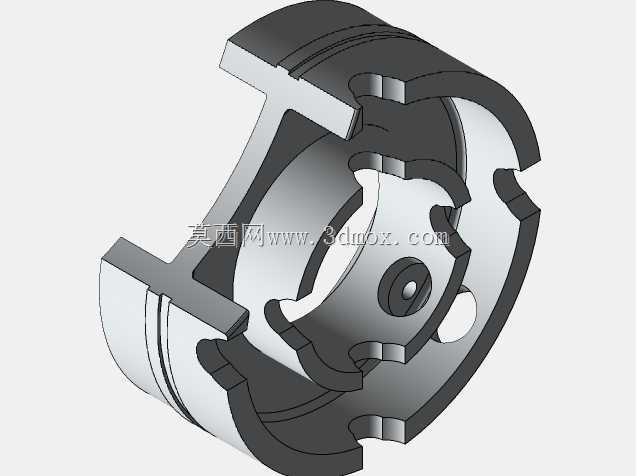

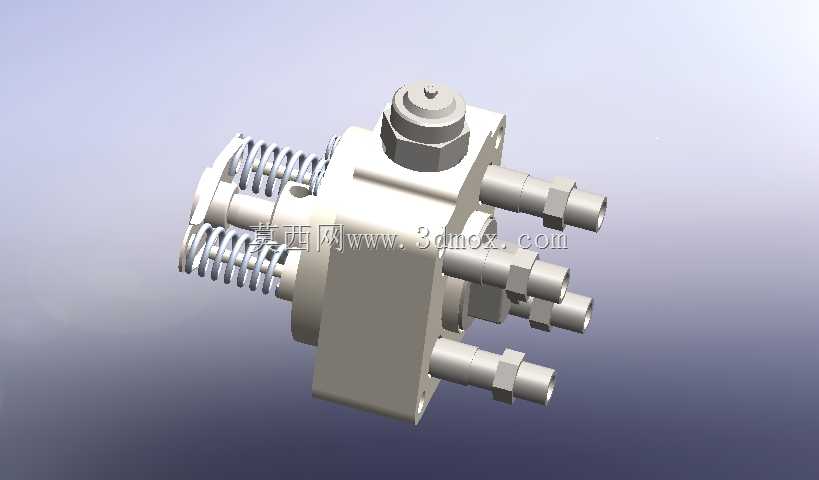

　　这款VE分配式喷油泵是小型高速柴油发动机燃油供给系统的核心部件，目前广泛配套在轻卡、乘用车柴油机、小型工程机械动力、农用机械动力等排量在4L以下的柴油机上，承担着燃油增压、定时定量分配、喷油压力调节的核心作用，相比传统直列柱塞泵，它结构集成度更高，体积更小，调速响应速度更快，更适合高转速小排量柴油机的配套需求。从结构设计来看，这款泵采用单柱塞分配式结构，通过单个柱塞的往复运动完成燃油增压，同时配合柱塞的旋转动作将高压燃油按做功顺序分配到各个气缸的出油口，泵体集成了机械调速器、供油提前角自动调节机构、输油泵、溢流阀等部件，所有功能组件都集成在同一个铸铝壳体内，外部仅需要连接进油管、出油管、油门操纵杆、熄火手柄即可完成安装，

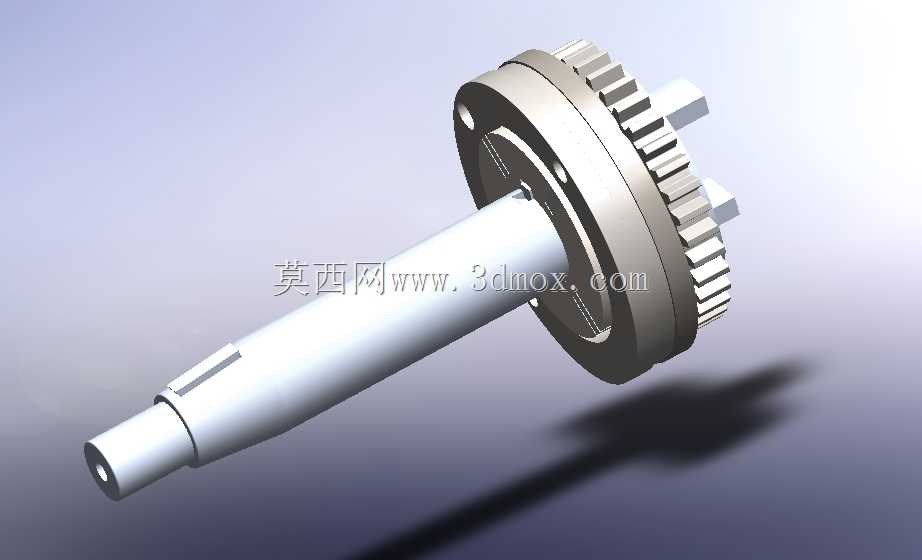

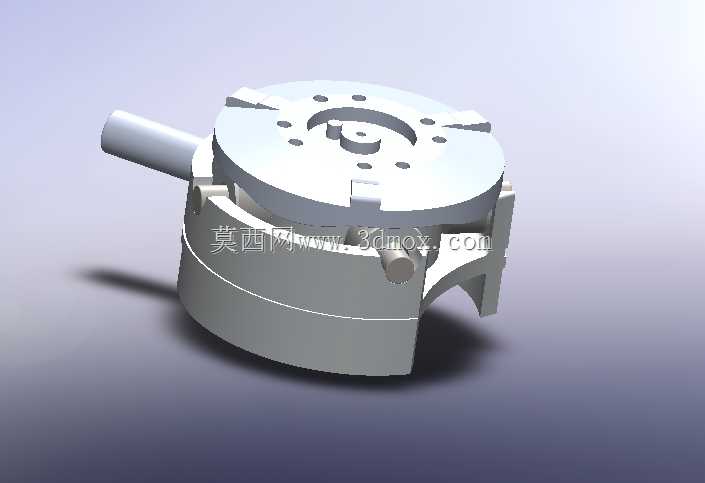

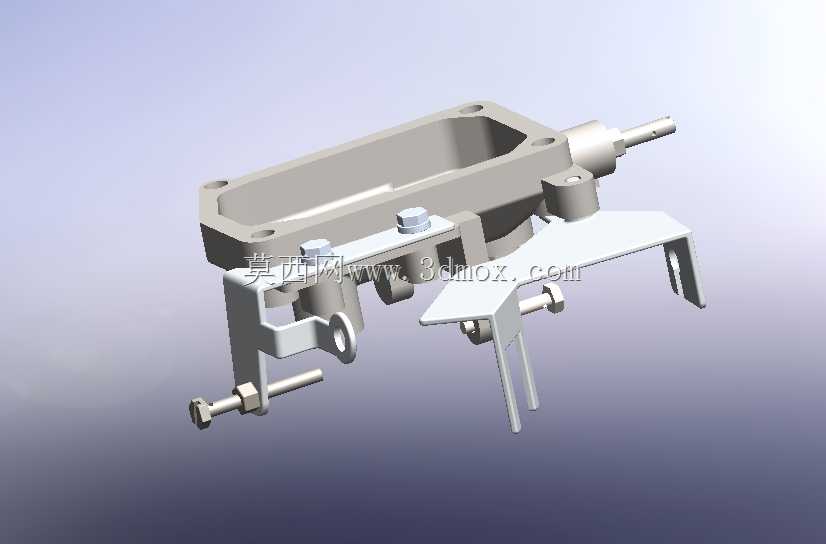

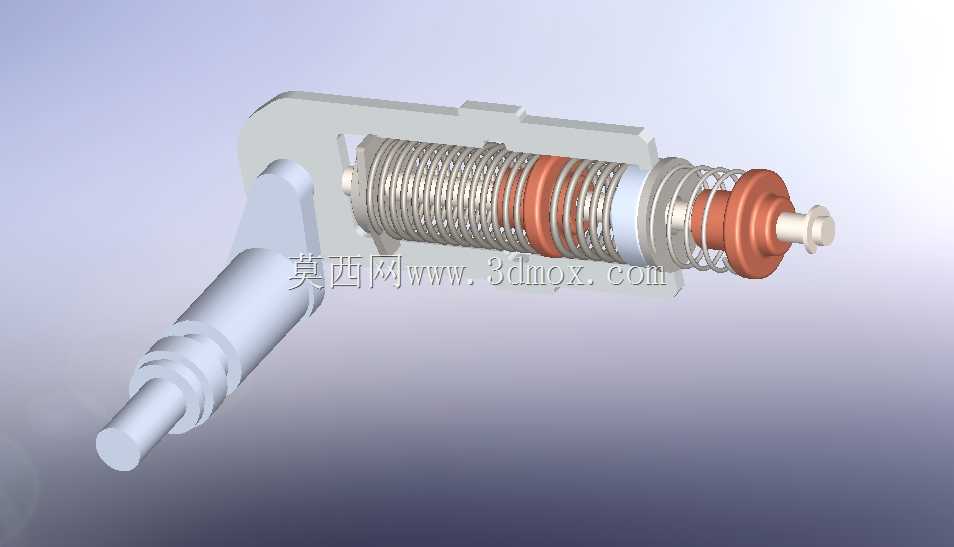

　　相比分体式的燃油供给系统，外部管路减少了60%以上，大幅降低了管路泄漏的故障概率。在安装边界上，这款泵采用法兰式安装结构，安装止口直径为标准的80mm，通过三个M8螺栓固定在发动机齿轮室的安装面上，泵轴通过十字滑块联轴器与发动机提前器连接，整体轴向安装长度控制在220mm以内，最大径向轮廓尺寸不超过160mm，不需要额外预留过大的发动机舱安装空间，适配横置、纵置等多种发动机布置形式。功能特性方面，这款泵的机械调速器支持全程调速与两极调速两种配置可选，能够满足车用动力与工程机械动力不同的调速需求，供油提前角调节机构可以根据发动机转速变化自动调整喷油提前角，在低转速工况下减小提前角降低燃烧噪声，高转速工况下增大提前角优化燃烧效率，

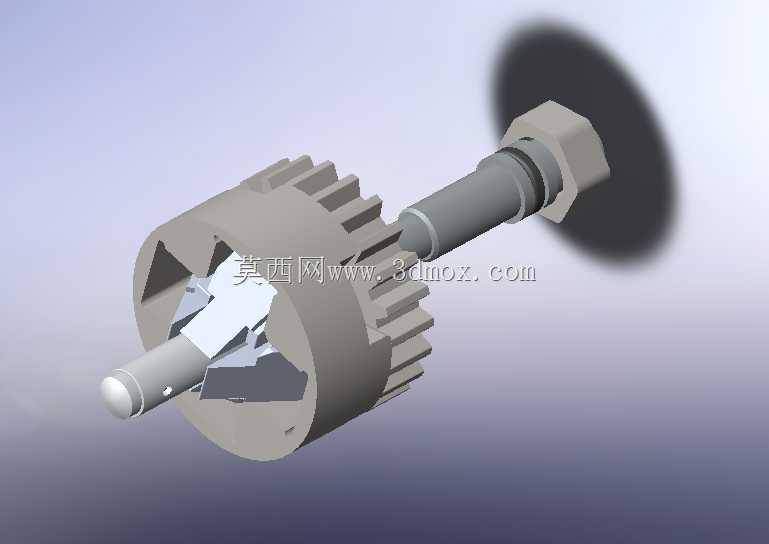

　　内置的滑片式输油泵可以将油箱内的燃油以0.3-0.5bar的压力输送到柱塞腔，保证高转速下的燃油供给充足，同时溢流阀可以稳定泵腔内部压力，避免压力波动导致的喷油量偏差。在建模细节上，所有内部配合面都按照实际装配公差做了间隙预留，柱塞与分配套的配合间隙控制在0.002mm以内，调速器飞锤的运动行程、油门拉杆的转动角度都和实物保持一致，既可以用于燃油系统的结构教学演示，也可以作为发动机整机布置时的配套参考模型，帮助设计人员校核安装空间、连接管路走向，避免在整机设计阶段出现干涉问题。实际使用中，这类VE泵对燃油清洁度要求较高，建模时也还原了泵体上的燃油滤清器安装位，提醒配套设计时需要在进油侧加装过滤精度不低于2μm的柴油滤清器，避免杂质进入柱塞配合面导致的卡滞、磨损问题，同时泵体上的回油口位置、安装螺纹尺寸都按照行业通用标准设计，可以直接对接常规的柴油机回油管路，不需要额外设计转换接头。
