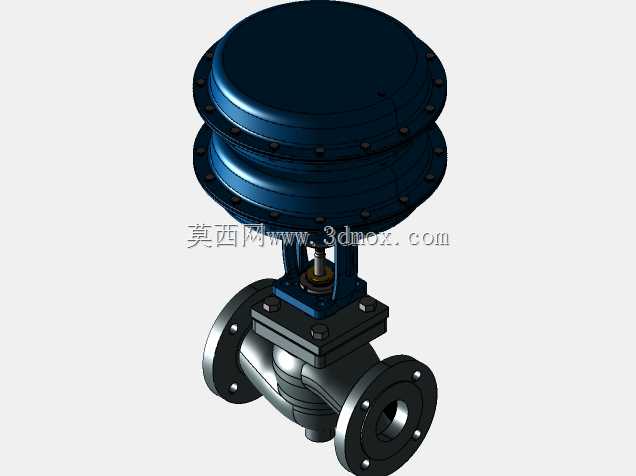

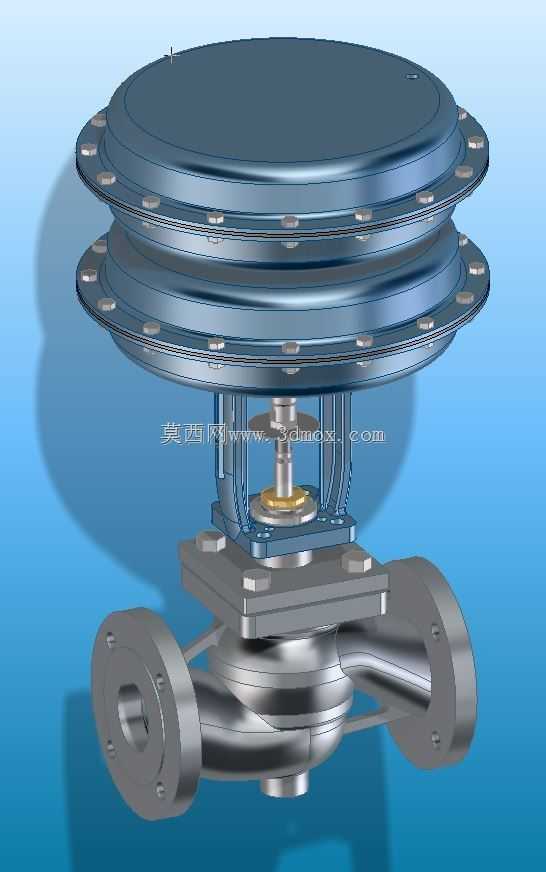

DN65双路气动薄膜调节阀结构设计

　　这款DN65规格的双通气动调节阀，常配套在蒸汽输送管网、化工流体配料管线、暖通换热机组的介质通断与压力调节回路中，作为管路系统的核心执行部件，它依靠顶部薄膜执行机构接收的气压信号驱动阀杆升降，改变阀芯与阀座的流通截面积，从而精准控制管路内介质的流量、压力参数，适配6-30PSI的标准控制气压区间，双路通径的结构设计可同时实现主路调节与旁路平衡的功能，减少单阀布置带来的管路冗余。从结构设计逻辑来看，顶部的双层薄膜气室采用多螺栓周向紧固结构，保证气室密封性能的同时，能均匀承受气压作用在膜片上的推力，避免膜片局部受力不均导致的行程偏差；膜片下方的弹簧复位组件可在气压信号消失时自动推动阀杆回到初始关闭位置，满足故障安全的设计要求。

　　中部的阀杆密封段采用填料函结构，搭配压盖螺栓的预紧力调节，可适配蒸汽、弱腐蚀性流体等不同介质的密封需求，避免介质沿阀杆泄漏。下部的阀体采用直通式流道设计，流通阻力小，介质流向平顺，能减少高速流体对阀体内腔的冲蚀，两端采用标准DN65法兰连接结构，法兰螺栓孔的位置度、密封面的平面度都严格遵循管路法兰的安装规范，可直接与同规格的工业管路对接，不需要额外制作过渡连接件。执行机构的360度安装设计，允许现场根据管路周边的操作空间调整气室的朝向，方便控制气管的接驳与后期维护操作。在建模过程中，阀体部分的流道曲面做了平滑过渡处理，避免出现应力集中的锐角结构，法兰与阀体的衔接处做了圆弧过渡，保证铸件的工艺可行性；

　　薄膜气室的上下壳体采用冲压成型的曲面结构，既保证壳体的结构强度，又能降低整体重量；阀杆与阀芯的连接位置做了防转结构设计，避免阀杆升降过程中阀芯转动导致的密封面磨损。该模型完整还原了阀门的所有装配关系，包括螺栓、螺母、填料压盖、膜片压板等细小零件的结构尺寸，可直接用于管路系统的装配干涉检查、操作空间校核，也可作为阀门选型阶段的结构参考，帮助设计人员直观判断阀门在整体管路布局中的安装边界，避免后期施工时出现阀门与周边管线、设备的碰撞问题。
