卧式多接口工业承压罐体结构设计

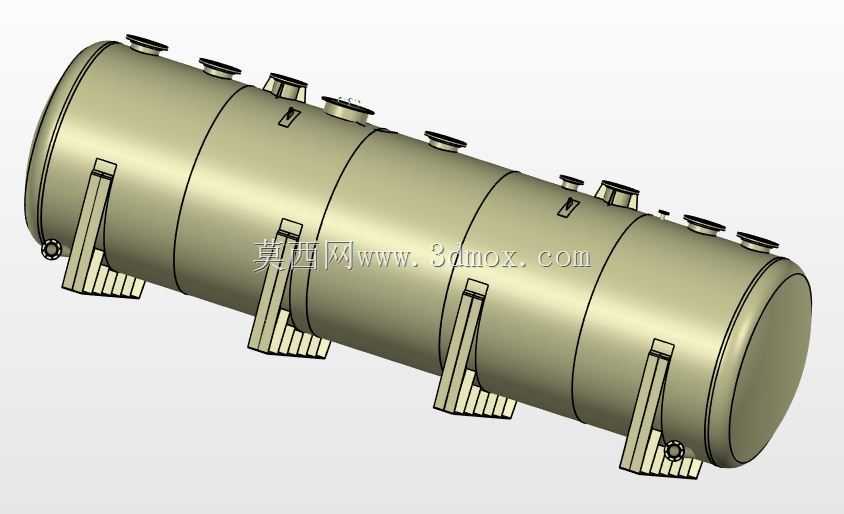

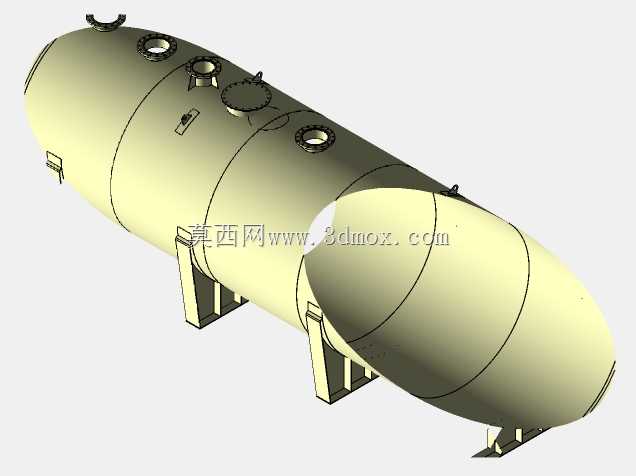

　　该卧式承压罐体的三维结构设计，首先围绕石油化工、精细化工领域的多相介质分离、中间缓冲存储场景展开，在化工生产装置的管廊衔接区域、装置区中层平台布置场景中，这类罐体需要同时满足多股工艺介质的进出、内部构件安装检修、现场鞍座承重匹配的多重需求。从结构设计思路来看，筒体采用等直径分段卷制组焊的形式，每段筒节的环缝位置避开了接管开孔区域，减少开孔对筒体焊缝强度的削弱，筒身上分布的多组径向接管，分别对应介质进料、出料、排气、排液、仪表检测的不同工艺接口，接管的伸出长度统一匹配现场保温层厚度与法兰安装的操作空间，避免后期配管时出现干涉。鞍式支座的设计充分考虑了卧式容器的承重分布，五组鞍座沿筒体轴向均匀排布，其中两端支座设置为固定支座，

　　中间支座预留热胀冷缩的滑动余量，支座的筋板结构采用变厚度设计，在支座与筒体接触的弧面位置增设了加强垫板，分散筒体局部的承重应力，避免长期承压运行出现局部凹陷变形。从安装边界来看，罐体的轴向总长度、筒体外径尺寸匹配常规化工装置的设备吊装通道宽度，鞍座的底板预留了地脚螺栓安装的长圆孔，可适配土建基础的施工误差，筒体两端的封头采用标准椭圆形封头，封头的曲面过渡段预留了内部丝网除沫器、液位计组件的安装空间，筒身上开设的两个人孔分别布置在罐体两端的上侧位置，满足检修人员进入内部清理、更换内件的操作需求。在细节结构处理上，每处接管与筒体的连接位置都做了圆滑过渡的坡口设计，减少焊接应力集中，筒体底部的排净口设置在相邻两鞍座的中间最低点位置，

　　确保停车时内部残液可以完全排空，顶部的排气口则沿筒体轴向均匀分布，匹配不同工况下的气相排出需求，整体结构完全贴合现场实际安装、操作、检修的全流程需求，没有冗余的结构设计，每一处尺寸设定都对应实际生产中的具体使用要求。
