实验火箭航空电子系统结构设计

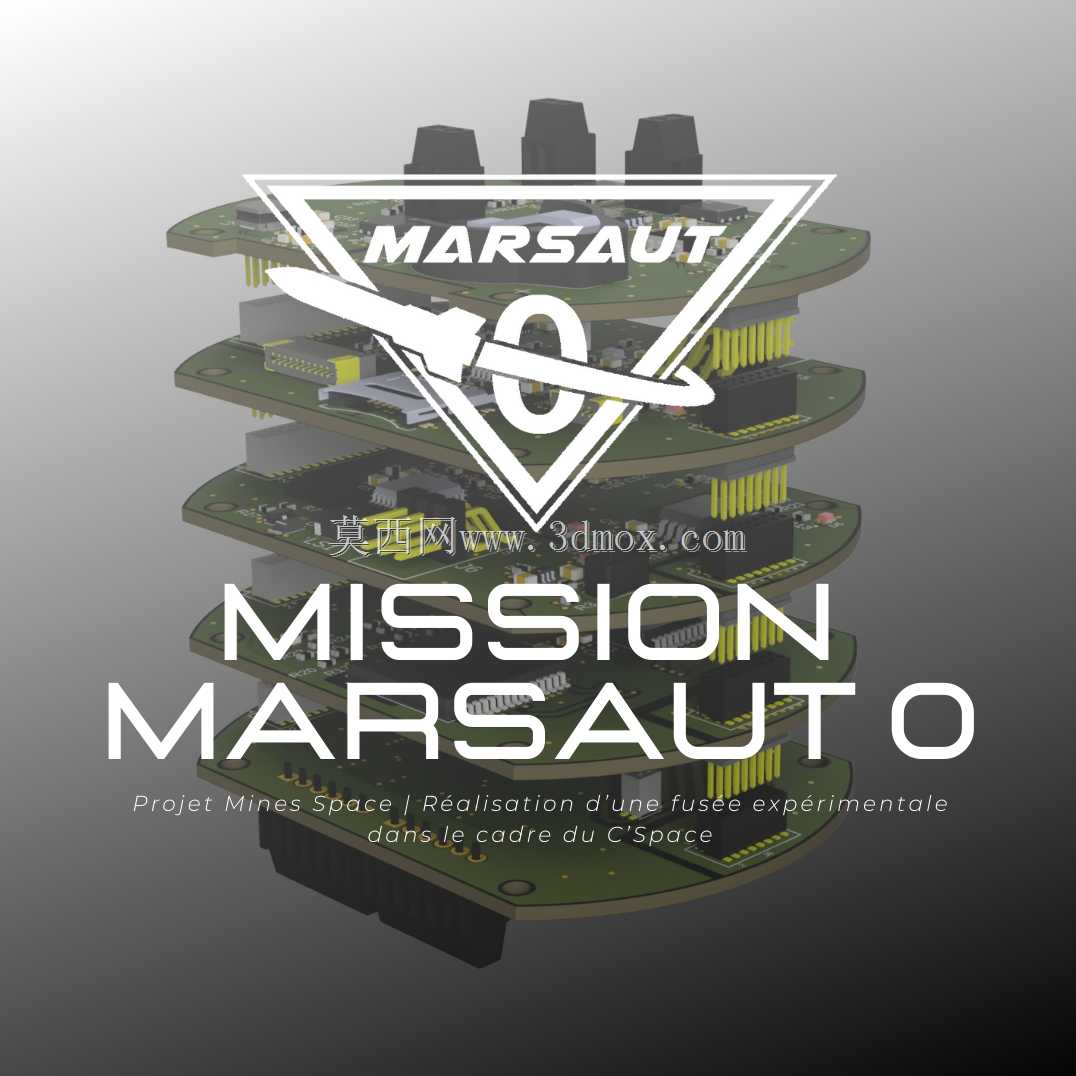

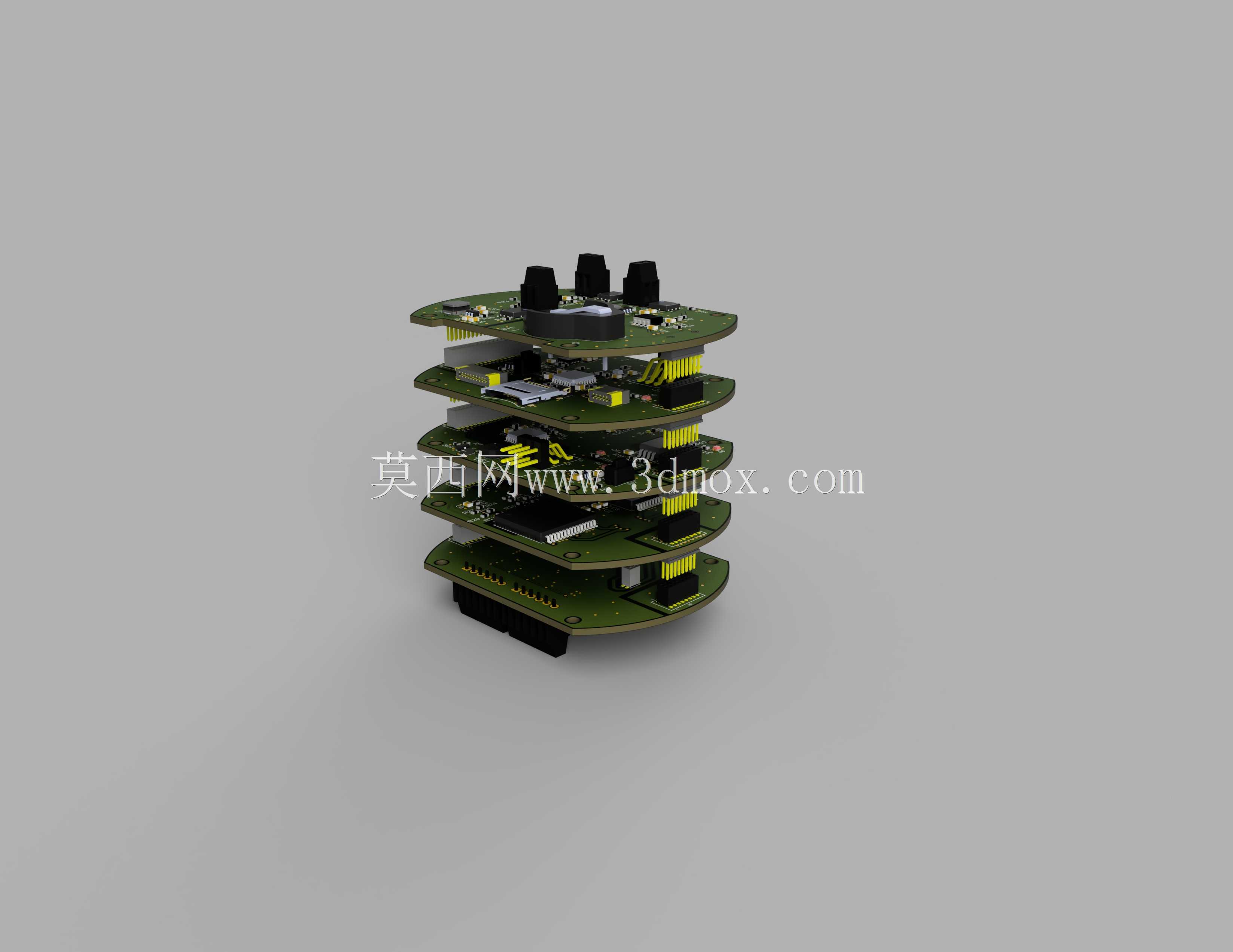

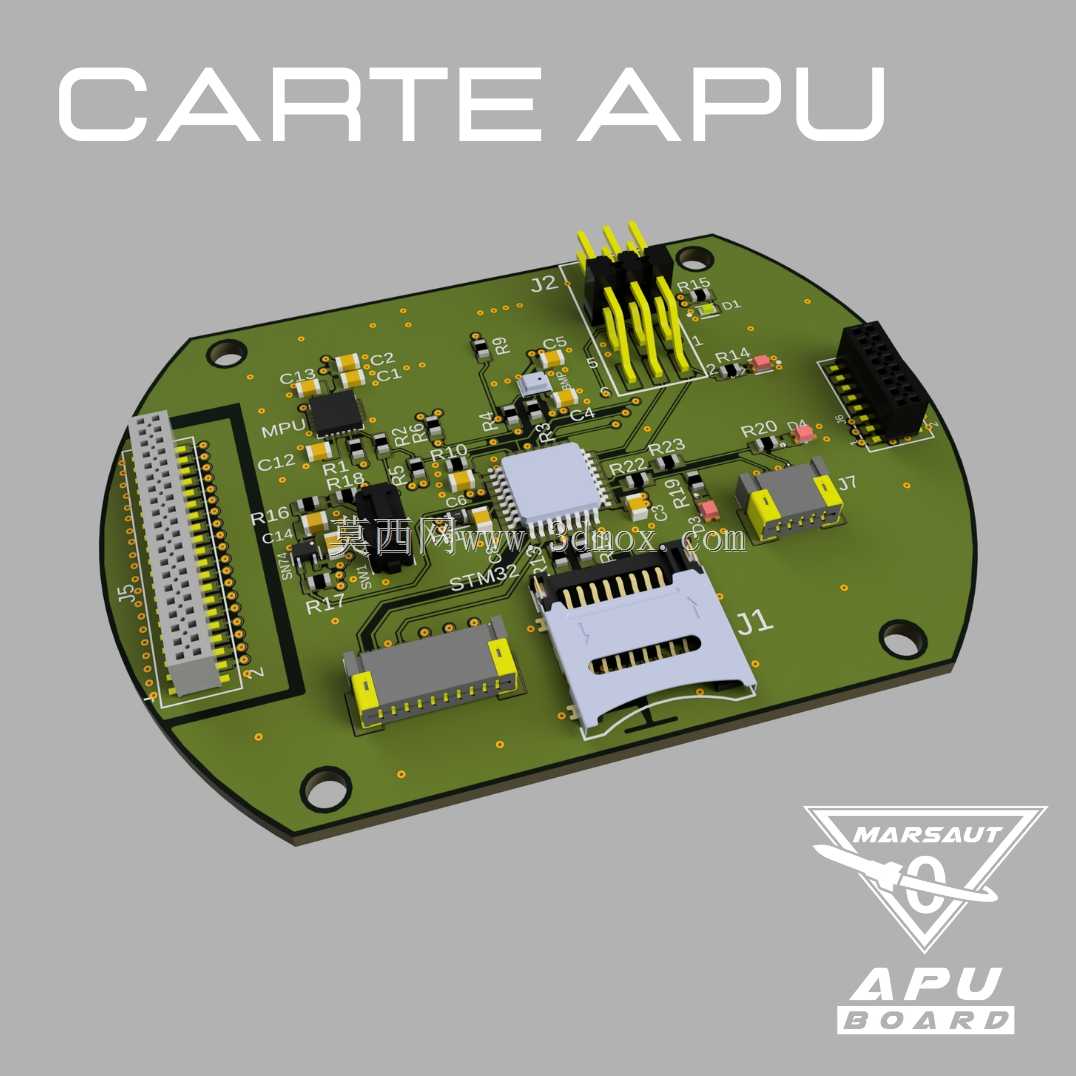

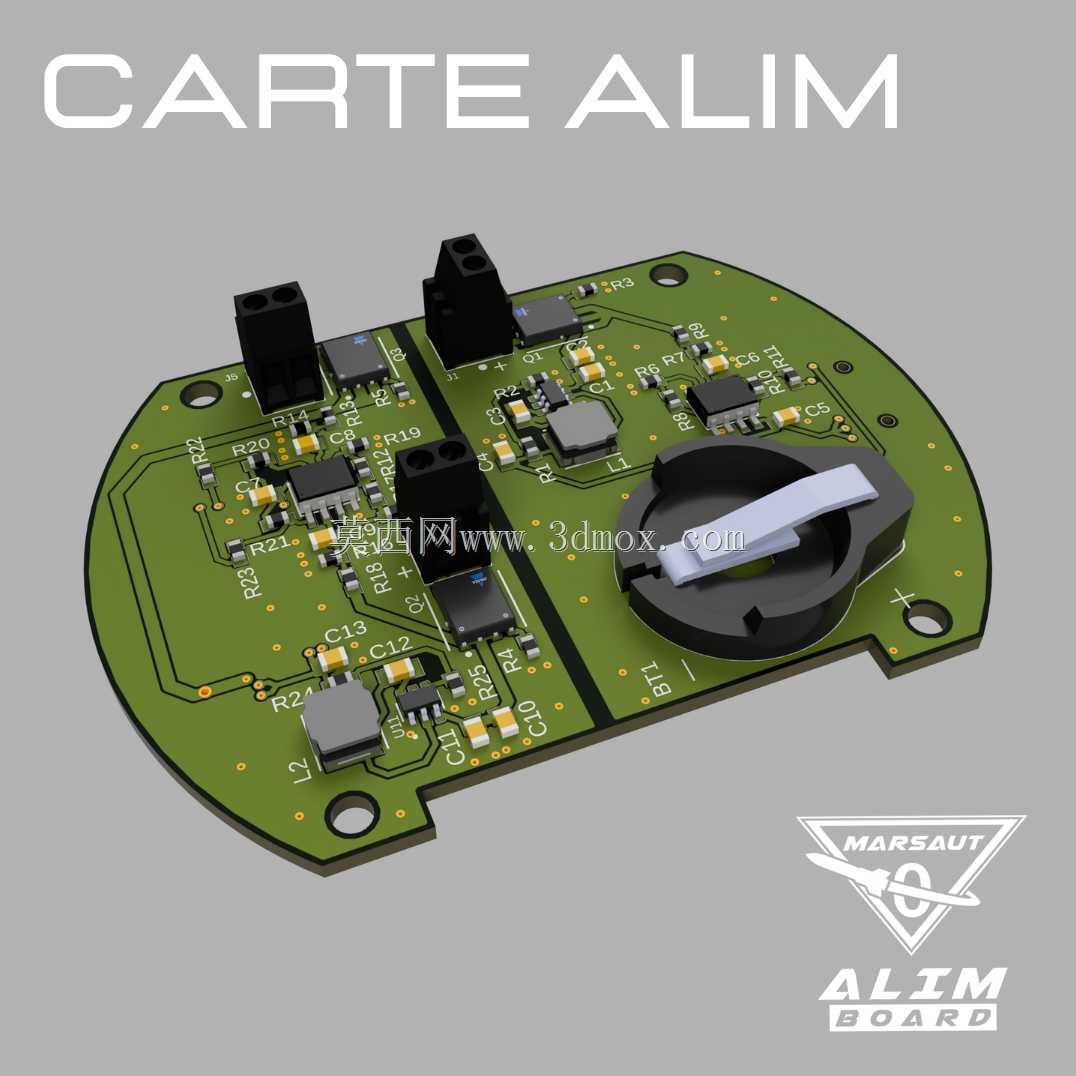

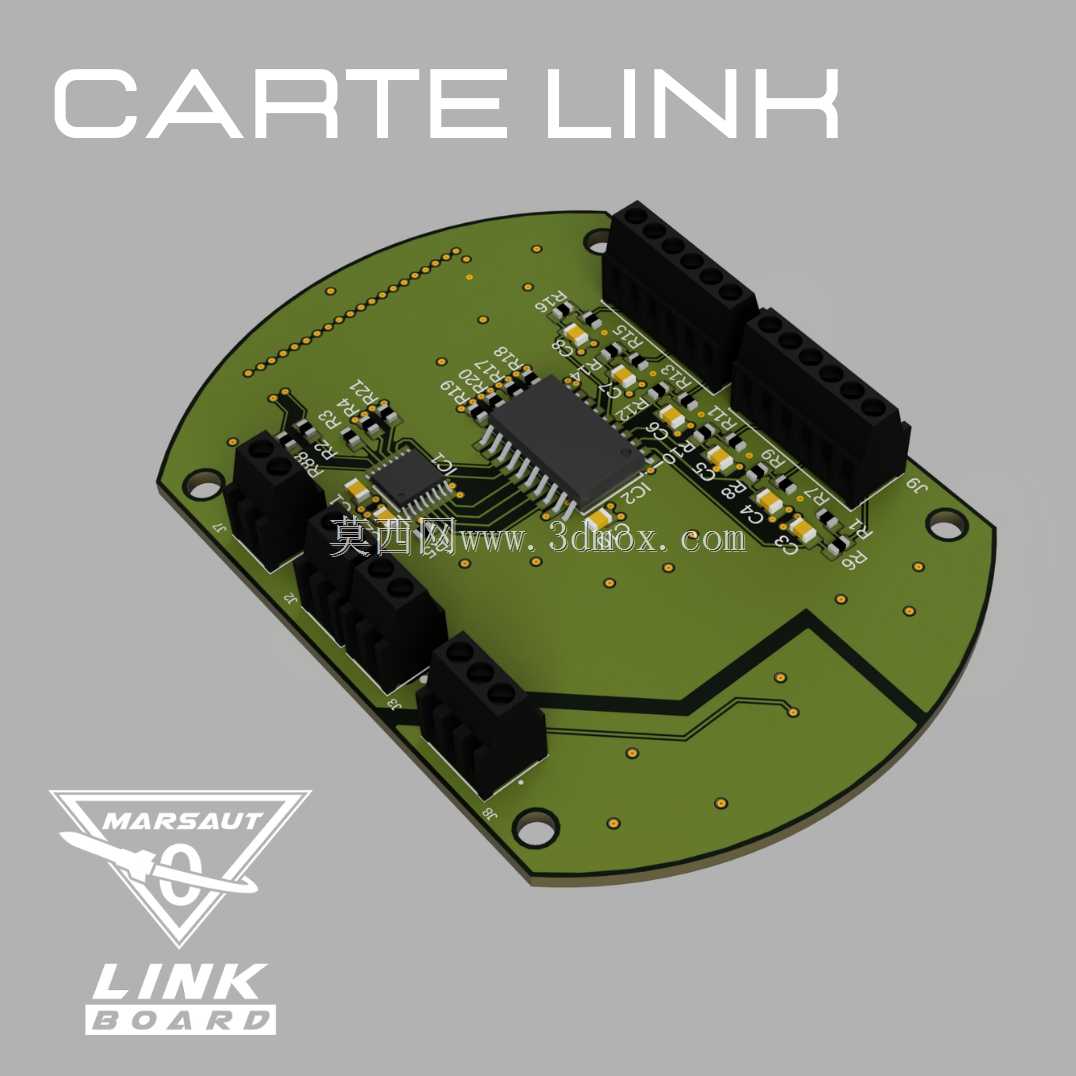

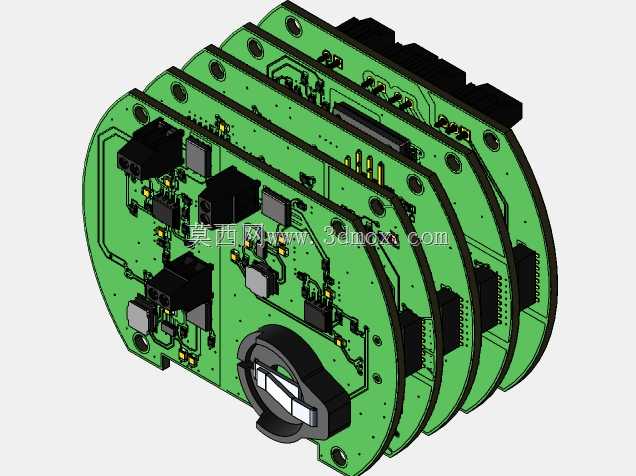

　　这套实验火箭的航空电子系统采用层叠式堆叠架构设计，核心适配小型探空实验火箭的机载控制需求，整体结构围绕箭体内部有限安装空间做紧凑化布局，每层电路板通过定位铜柱与锁紧螺钉完成层间固定，层间距预留足够的接插件插拔空间与散热间隙，避免飞行过程中振动导致的接插件松脱、板件形变问题。从实际应用场景来看，该系统承担实验火箭从发射点火、升空姿态采集、飞行数据回传、降落伞开伞触发全流程的控制与数据处理功能，所有功能模块按照信号流向分层排布：最上层布置电源管理模块与外部通信接口，负责箭上供电分配、地面站数据链路交互；中间层集成惯性测量单元、气压高度采集模块与核心主控单元，完成飞行过程中的姿态解算、高度测算与动作指令输出；

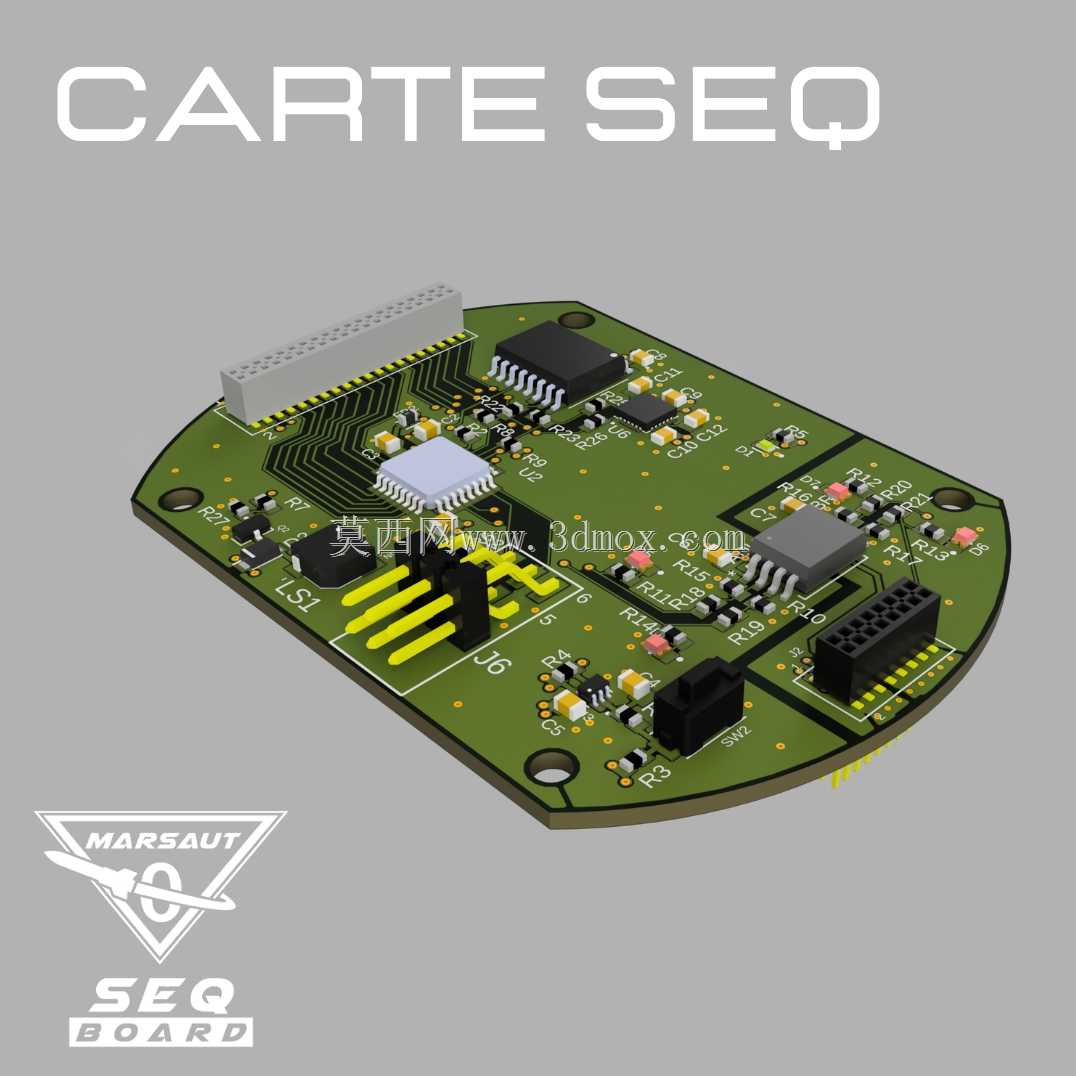

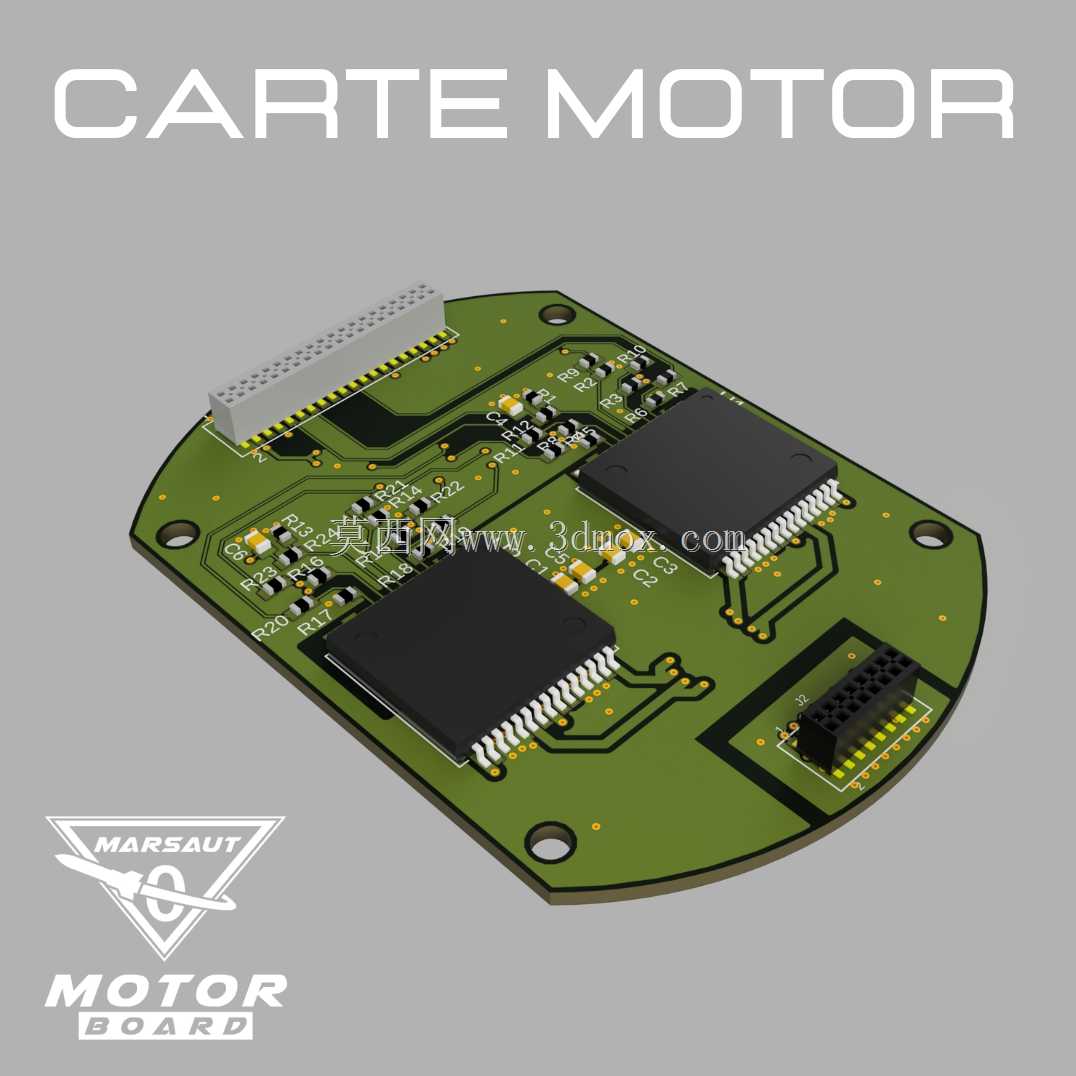

　　最下层布置点火驱动模块与舵机控制接口，直接对接发动机点火头与气动舵面执行机构，减少长距离走线带来的信号干扰问题。设计过程中充分考虑箭体安装边界，整体外轮廓匹配箭体内部圆柱型腔体的安装尺寸，板件边缘做倒角处理避免装配时剐蹭箭体内壁，所有外接接口统一朝向箭体侧壁的检修口方向，方便总装阶段的接线调试与后期故障排查。板件上的元器件布局遵循强弱电分离原则，电源回路与信号回路之间预留足够的隔离距离，大功率元器件布置在板件边缘靠近箭体壁面的位置，利用箭体金属壳体辅助散热，避免长时间工作导致的元器件温升过高影响测量精度。层叠结构的固定点均匀分布在板件四角，每个固定点都设计有绝缘衬套，避免不同层电路板之间通过固定铜柱形成不必要的电气连接，

　　同时缓冲发射阶段的冲击载荷，降低板件受冲击开裂的风险。整套系统的结构设计完全服务于实验火箭的飞行任务需求，在有限的箭体空间内实现了全部航电功能的集成，既保证了各功能模块的独立工作互不干扰，又通过紧凑化布局控制了整体重量，适配小型实验火箭的载重限制，安装接口采用标准化设计，可根据不同实验任务需求快速更换对应功能的板件，无需改动整体堆叠结构，降低了迭代改型的设计成本。
