曲柄滑块式间歇运动传动机构

　　这套传动结构常应用在轻工送料、工位转位、检测设备的间歇进给场景中，核心是通过曲柄与滑块的配合，将连续回转输入转化为带停歇的往复摆动输出，适配需要周期性停顿完成工序动作的工位，比如包装线的推料工位、检测设备的探头进给工位，不需要额外配置复杂的电控间歇程序，纯机械结构就能实现稳定的动作节拍，在高速轻载工况下的动作可靠性远高于普通连杆机构。

　　设计时优先考虑了安装边界的适配性，回转输入轴采用圆柱轴段设计，轴径公差取h7配合等级，可直接对接标准输出轴的驱动端，不需要额外加工转接套；滑块部分采用方块式安装基座，基座底面预留两个沉头安装孔，孔距符合通用型材安装的孔位标准，可直接固定在设备安装板或者铝型材框架上，不需要额外设计转接支架，整体安装占用的平面尺寸不超过120mm*80mm，垂直方向的突出高度不超过60mm，在紧凑型设备的内部布局中不会占用过多走线或其他组件的安装空间。

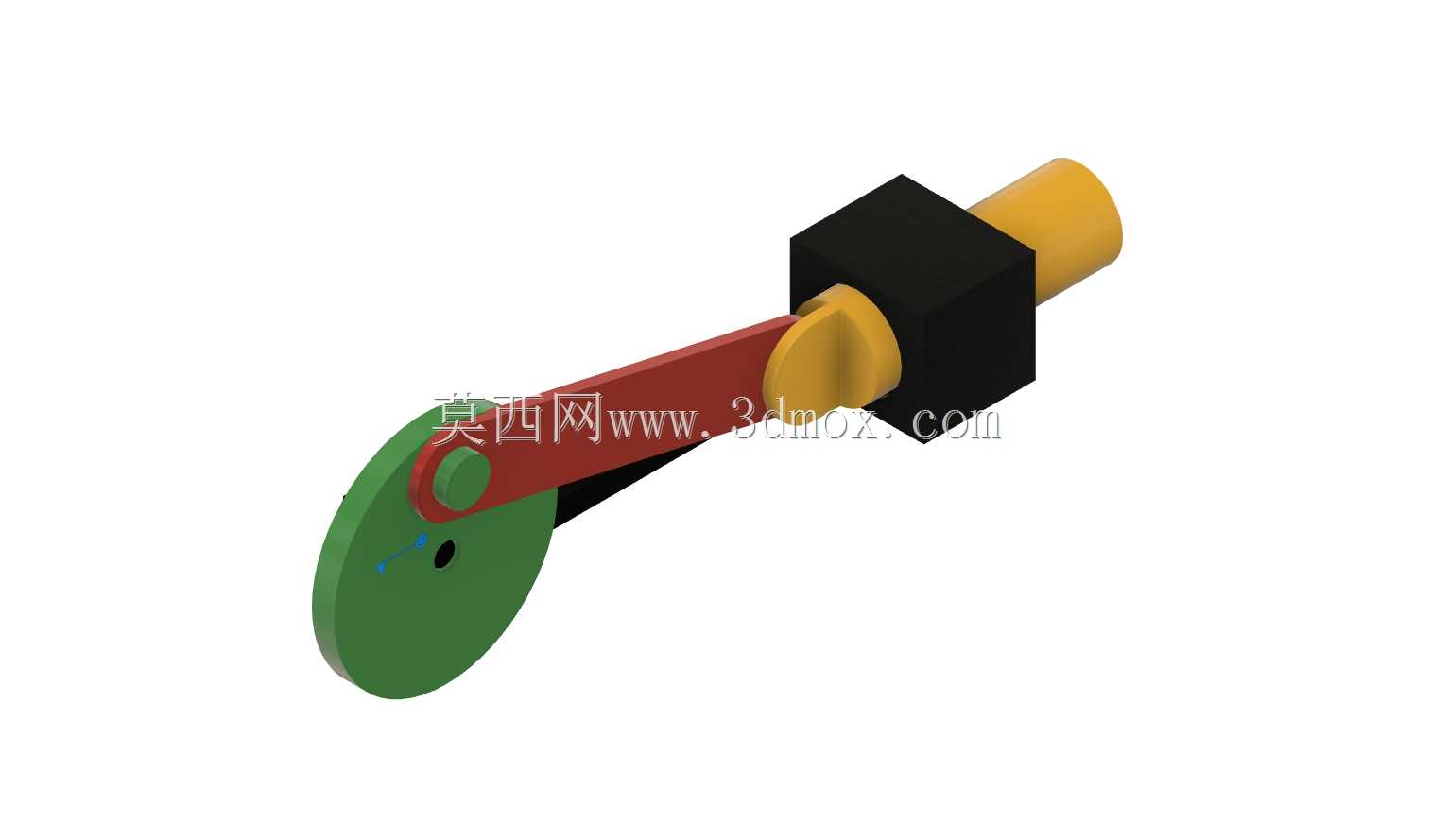

　　结构功能上，红色连杆作为动力传递的核心部件，两端分别铰接在绿色圆盘的偏心销与黄色拨块上，当绿色圆盘随输入轴连续回转时，偏心销带动连杆做平面运动，推动黄色拨块带动黑色滑块做直线往复运动，同时圆盘上的弧形缺口在转动到对应角度时，会让拨块进入短暂停歇状态，实现输出端的间歇动作，停歇时长可通过调整偏心销的安装位置、圆盘缺口的弧长来适配不同的工序节拍需求，不需要更换整套结构，仅调整局部零件参数就能覆盖0.2s到1s的停歇时长需求。

　　从建模细节来看，所有铰接位置都预留了标准轴承的安装位，铰接销的直径统一取6mm，适配市场通用的微型深沟球轴承，装配时不需要定制特殊规格的铰接件，后期维护更换配件的成本极低；圆盘边缘做了1mm的倒角处理，避免装配和调试过程中锐边划伤操作人员，滑块与基座的配合面预留了0.02mm的间隙，可填充润滑脂降低长期运行的磨损量，整套结构的运动副没有冗余设计，所有零件都承担明确的传动或支撑作用，没有多余的装饰性结构，完全面向工业实际使用场景设计。
