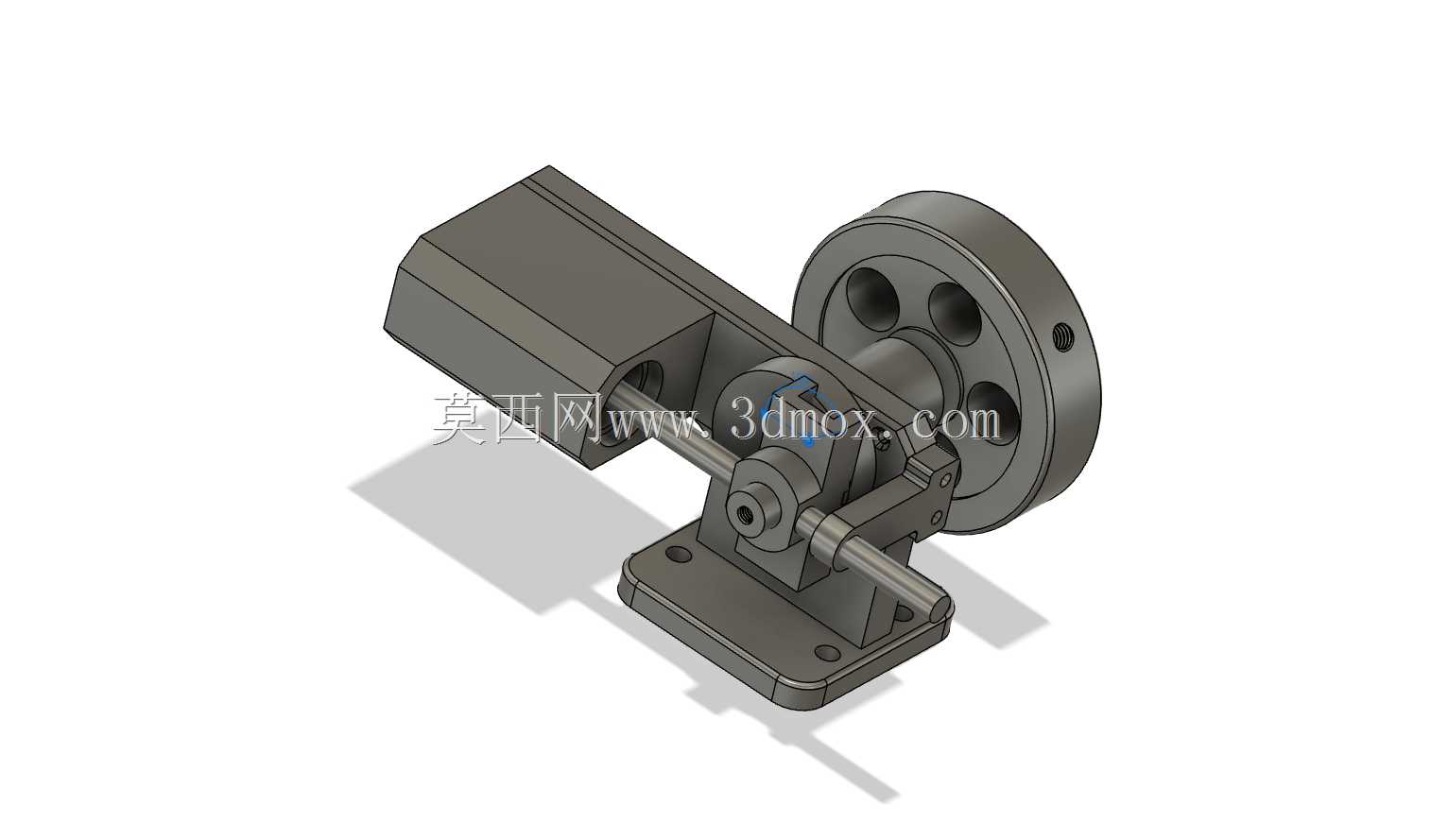

卧式曲柄滑块汽缸传动结构

　　这套卧式布置的曲柄滑块汽缸传动结构，常被集成在小型自动化送料工位、轻载间歇往复推送机构中，作为直线往复动作的执行端使用，相比直连汽缸的直推方案，带轮侧的曲柄结构可以通过调整曲柄销的偏心距，灵活调整滑块的输出行程，适配不同推送距离的工位需求，无需更换不同行程规格的汽缸，能大幅降低产线换型的硬件调整成本。从结构布局来看，整体采用底座一体式安装设计，底部安装板预留了四个沉头固定孔，安装时可直接通过内六角螺栓固定在设备型材台面或工装基板上，安装边界规整，侧向突出的带轮结构在布局时需要预留足够的转动避让空间，避免与周边走线、其他机构部件发生运动干涉。设计时将汽缸的直线输出通过铰接的连杆结构传递到曲柄轴端，带轮侧既可以作为手动调试的操作端，

　　在设备断电、气路断开的状态下手动转动带轮即可带动整个机构完成全行程动作，方便调试阶段的位置校准、卡滞排查，也可以额外接驳同步带传动结构，接入电机驱动回路，实现气电双驱动的冗余设计，应对气路压力波动时的动作稳定性需求。结构上的铰接位置都预留了销轴润滑注油空间，长期运行时可以定期加注润滑脂降低铰接副的磨损，延长整套机构的无故障运行周期。汽缸本体通过侧面的锁紧块固定在底座的滑移槽内，调整锁紧块的固定位置即可微调汽缸的初始安装位置，补偿零件加工带来的尺寸累积误差，降低单个零件的加工精度要求，控制整套结构的加工制造成本。输出端的滑块部位可以根据实际使用需求加装不同的执行端头，比如推块、吸盘安装座、夹具连接座等，适配不同的作业场景，

　　不管是小件的工位间推送、工装夹具的松紧驱动，还是检测工位的探头进给动作，都能通过这套结构稳定实现。整套结构的运动副设计都做了防松处理，曲柄轴与带轮之间采用平键连接传递扭矩，避免频繁正反转时出现连接松动的问题，连杆两端的铰接轴都加装了轴向挡圈限位，防止高速往复运动时销轴窜动脱出，提升运行可靠性。
