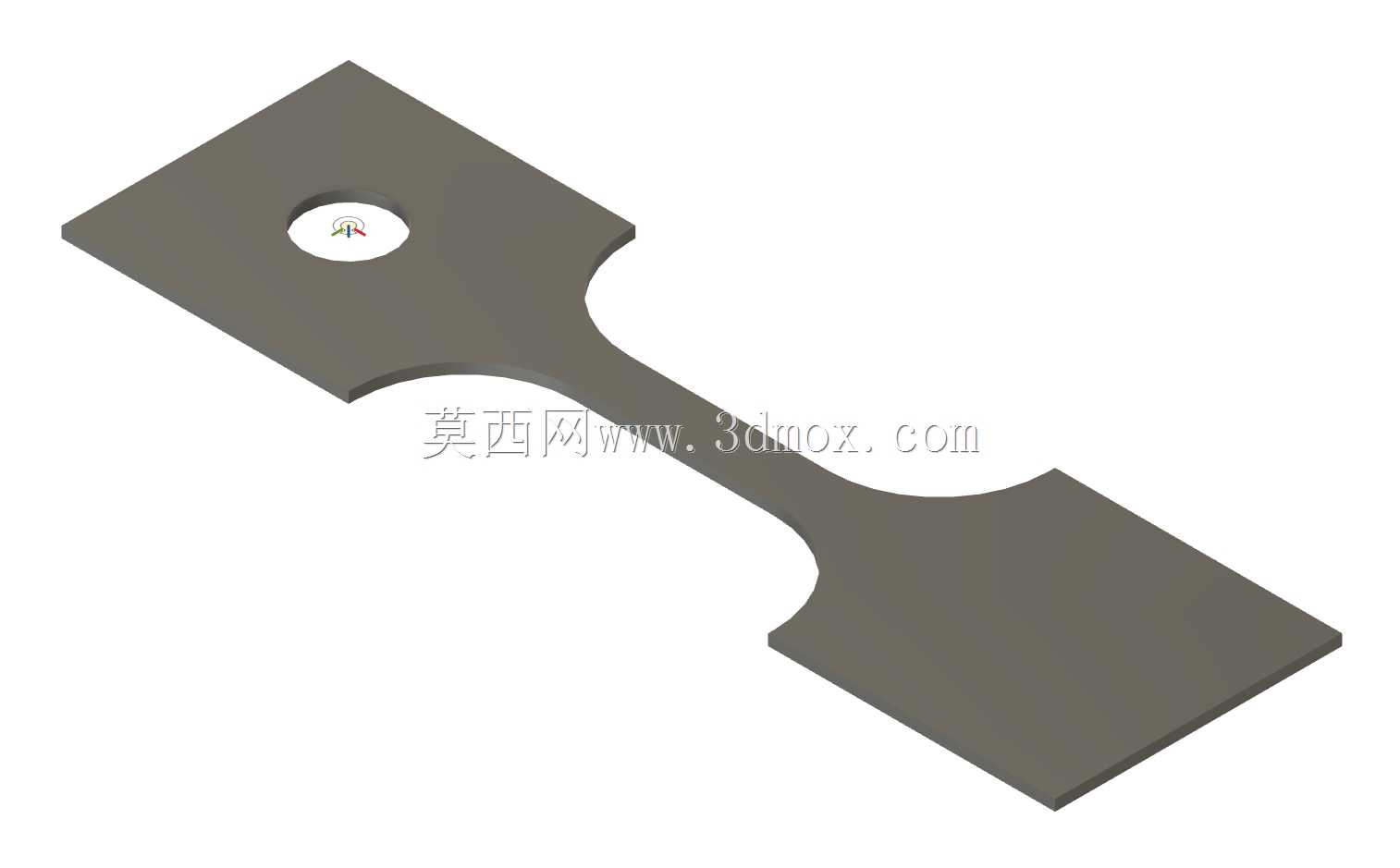

拉伸试验用哑铃状金属试样结构

　　这类哑铃状平板试样是材料力学性能测试环节的核心配套构件，主要适配各类拉力试验机、材料拉伸检测工位的装夹需求，用于获取金属、非金属板材类材料的屈服强度、抗拉强度、断后伸长率、断面收缩率等关键力学参数，广泛应用于冶金厂材质入厂检验、高校材料实验室性能测试、制造业零部件来料质检、新材料研发性能验证等场景。从结构设计逻辑来看，试样两端采用加宽矩形结构，核心目的是匹配拉力试验机的楔形夹头装夹尺寸，避免装夹过程中应力集中在夹持端导致试样提前断裂，保证断裂位置出现在中间平行测试段，确保测试数据的有效性。两端预留的定位圆孔，可适配部分带定位销的专用试验夹具，装夹时能快速对齐试样中心轴线，避免装夹偏斜带来的附加弯曲应力，减少测试数据的离散性。

　　中间过渡段采用大圆弧平滑过渡设计，圆弧曲率经过反复校核，能有效分散截面变化处的应力集中，避免过渡位置出现应力突变导致的非正常断裂，保证测试段受力均匀。中间平行段的截面尺寸严格遵循材料测试相关标准要求，平行段长度满足引伸计的装夹空间需求，可适配接触式引伸计、视频引伸计等多种应变测量装置的安装要求，能够精准采集试样拉伸过程中的应变数据。在实际建模过程中，需要严格控制各段的尺寸公差，平行段的宽度公差、厚度公差需控制在标准允许范围内，过渡圆弧与两端矩形、中间平行段的衔接要做到曲率连续无拐点，避免建模时出现的棱角、台阶带来的应力集中点，影响后续有限元仿真分析或者实际试样加工后的测试结果。安装使用时，需将试样两端完全送入夹头夹持区域，

　　保证两端夹持长度一致，定位销穿过预留孔后锁紧夹头，确保试样轴线与拉力机施力轴线完全重合，测试前需检查试样表面无划痕、凹坑等加工缺陷，避免缺陷位置成为断裂起始点干扰测试结果。这类试样的三维模型可直接用于拉伸试验夹具的适配设计、测试过程的有限元仿真分析、试样加工的数控编程参考，也可作为材料力学教学环节的演示模型，帮助从业者理解拉伸试样的设计原理与装夹要求。
