六缸径向活塞式动力机构结构展示模型

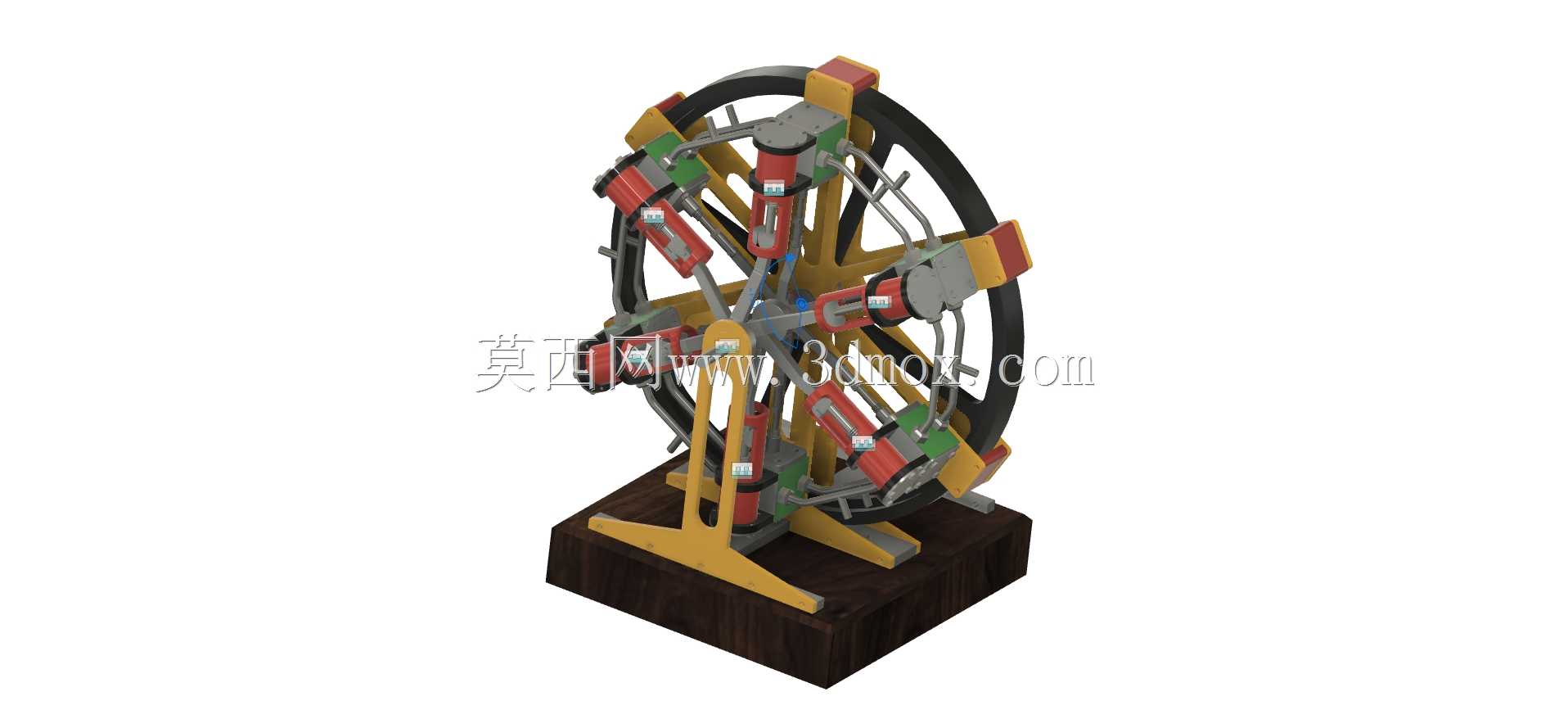

　　这款六缸径向排布的动力机构模型，还原了径向多缸动力单元的核心传动逻辑，这类结构最早广泛应用于航空星形活塞发动机、小型固定式动力机组，在部分需要紧凑径向动力输出的工业传动场景中也能看到同类结构的身影。从结构设计来看，六个缸体沿中心曲轴的回转圆周均匀径向排布，相比直列排布的同缸数动力单元，径向结构能够大幅缩短整机轴向尺寸，让动力单元的安装边界更适配狭小的舱体空间，同时六个缸体交替做功的模式，能让输出轴的扭矩波动更小，运转平顺性优于少缸径向结构。模型完整还原了缸套、活塞、连杆、中心曲轴、配气支架、支撑底座的全部装配关系，每个活塞通过铰接连杆与中心曲轴的偏心轴颈连接，当曲轴回转时，六个活塞依次在缸套内完成往复直线运动，

　　将活塞的直线推力转化为曲轴的旋转扭矩输出。设计过程中需要重点关注连杆与曲轴偏心轴颈的铰接间隙，以及活塞与缸套内壁的配合公差，间隙过大会导致做功过程中出现冲击异响，间隙过小则会增大运动阻力甚至出现卡滞，径向排布的缸体需要保证每个缸的轴线都精准交汇于曲轴的回转中心，否则会出现偏磨问题，大幅缩短部件使用寿命。从安装边界来看，整个机构通过底部的厚重支撑底座固定，底座预留了与安装基面连接的固定点位，支撑支架将主回转轮架抬离底座平面，预留出曲轴输出端的连接空间，方便后续与负载端的传动部件对接。这类径向多缸结构除了传统的内燃机应用场景，在部分径向柱塞泵、径向柱塞液压马达中也采用了完全一致的传动逻辑，

　　只是将做功端的燃油爆燃推力替换为液压油的压力驱动，反过来驱动曲轴旋转输出扭矩，模型的结构比例完全按照实际传动关系缩放，能够直观展示径向多缸机构的运动原理，帮助结构设计人员理解这类排布方式的空间优势与装配要点，在进行同类紧凑动力单元、液压执行元件的方案设计时，可参考其缸体排布角度、支撑结构的受力设计，优化自身方案的空间利用率与结构刚性。
