工业等离子切割加工设备三维结构

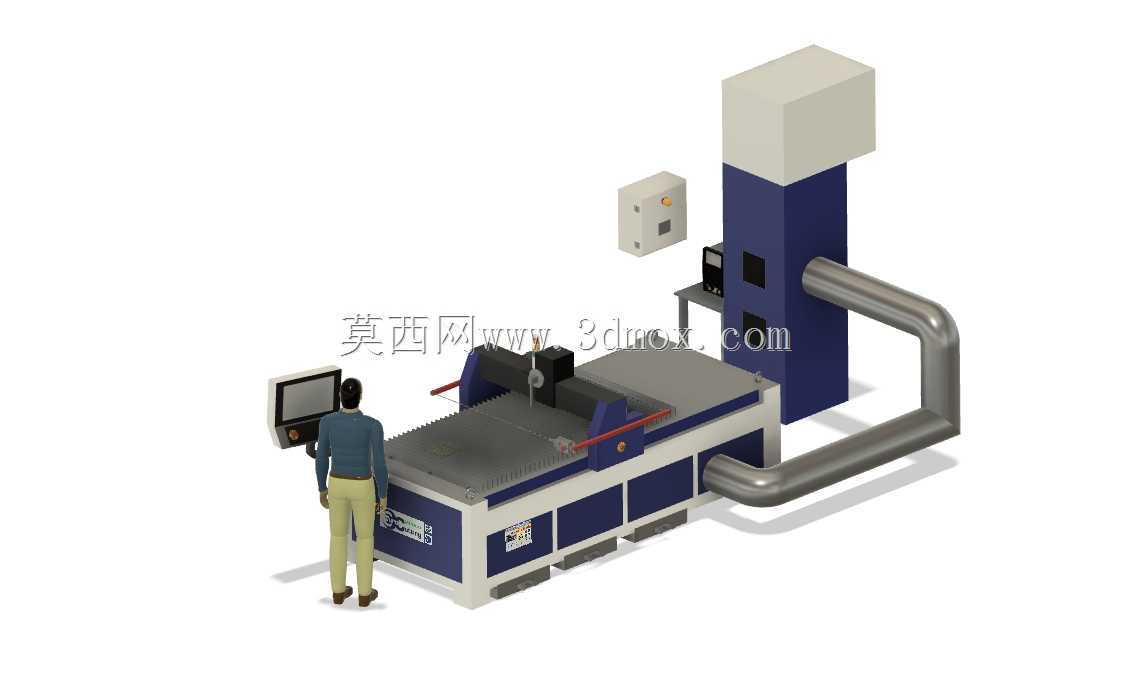

　　这款等离子切割设备主要面向钣金加工、钢结构预制、五金件下料等生产场景，可完成碳钢、不锈钢、铝合金等多种导电金属板材的异形轮廓切割作业，相比传统火焰切割，其切割薄板时变形量更小、切口挂渣更少，加工精度能满足多数通用结构件的下料公差要求，在中小型金属加工车间、成套设备制造厂的下料工段应用十分普遍。设备整体采用龙门式布局，床身作为承载基础采用箱型焊接结构设计，内部布置有横向加强筋，可承载大尺寸板材的同时避免长期使用后的形变，工作台面采用栅格状承料结构，切割过程中产生的熔渣可直接落入下方集渣区域，栅格条采用耐磨耐热材质制作，损耗后可单独更换，降低后期维护成本。横向移动的切割头搭载在纵向导轨的溜板上，纵向导轨布置在床身两侧，

　　采用直线导轨配合齿轮齿条的传动结构，可保证长行程移动的定位精度，切割头自带高度跟踪机构，能在板材存在小幅形变时自动调整割嘴与板面的距离，避免撞枪同时保证切割弧长稳定，保障切口质量。设备侧方布置有立式的除尘风道，切割产生的烟尘可通过风道直接接入车间除尘系统，大幅减少作业区域的烟尘扩散，改善一线操作环境，操作工位布置在床身前端，配备可调整角度的触控操作屏，操作人员可站在工位上完成程序调用、参数调整、加工启停等全部操作，人机交互位置符合站立作业的人体工程学要求，无需频繁弯腰或抬手操作。从安装边界来看，设备整体占地需预留床身本体、侧方除尘管路、前端操作空间以及后侧维护通道，地面需做基础找平，保证导轨安装面的平面度公差满足装配要求，外接气源、

　　电源的接口均布置在设备侧后方，布线布管时需避开溜板的移动行程范围，避免运行过程中出现管线拉扯干涉。设计过程中优先考虑了加工过程的结构刚性，切割头的移动部件采用轻量化设计，在保证结构强度的前提下降低移动惯量，提升高速走位时的动态响应速度，床身底部设置有可调垫铁，可在安装时调整整体水平，无需复杂的混凝土基础浇筑，适配多数中小型车间的安装条件。
